联想消费级笔记本电脑外观结构三维建模

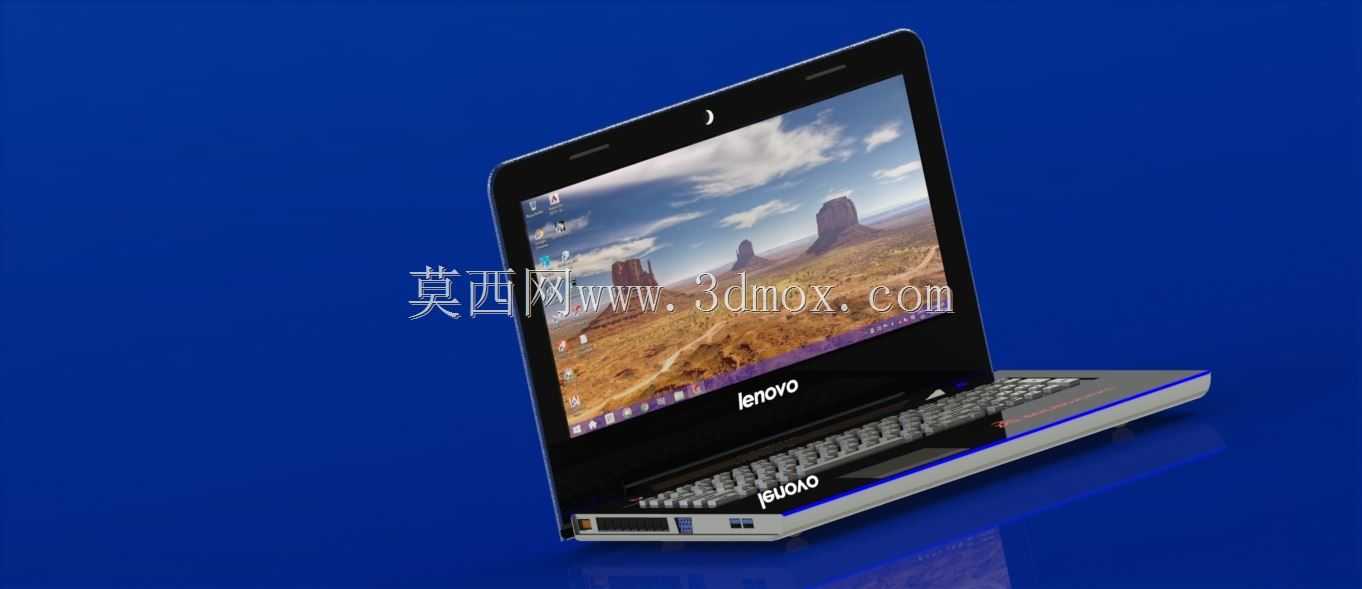

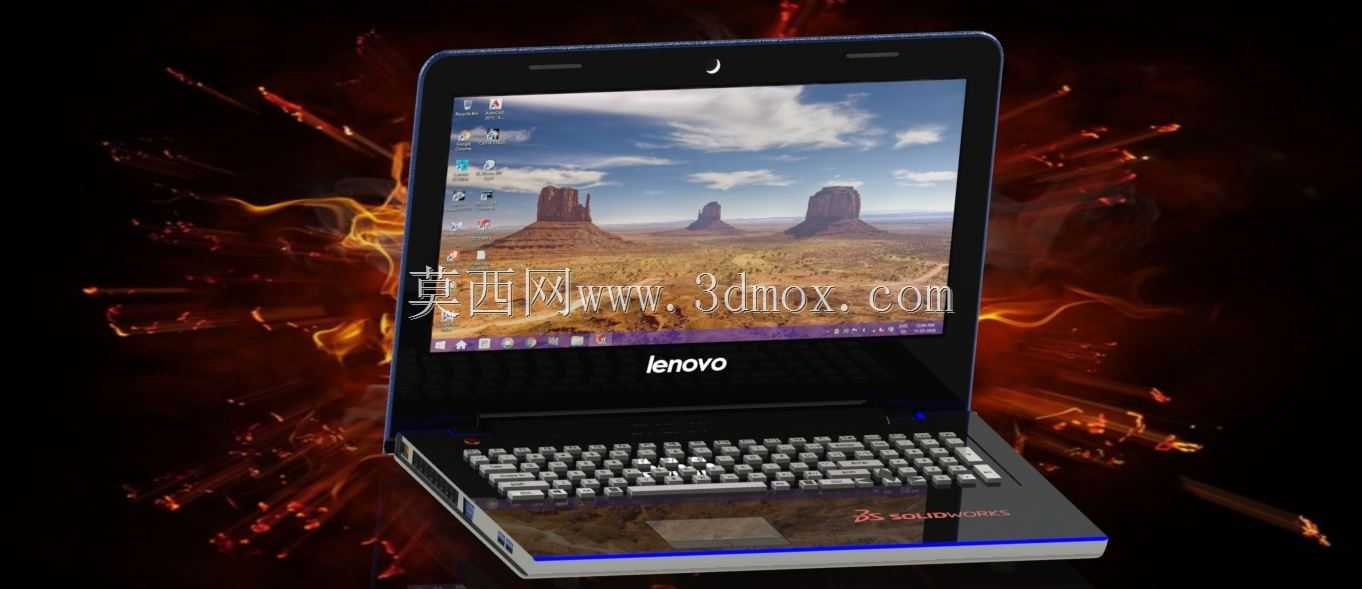

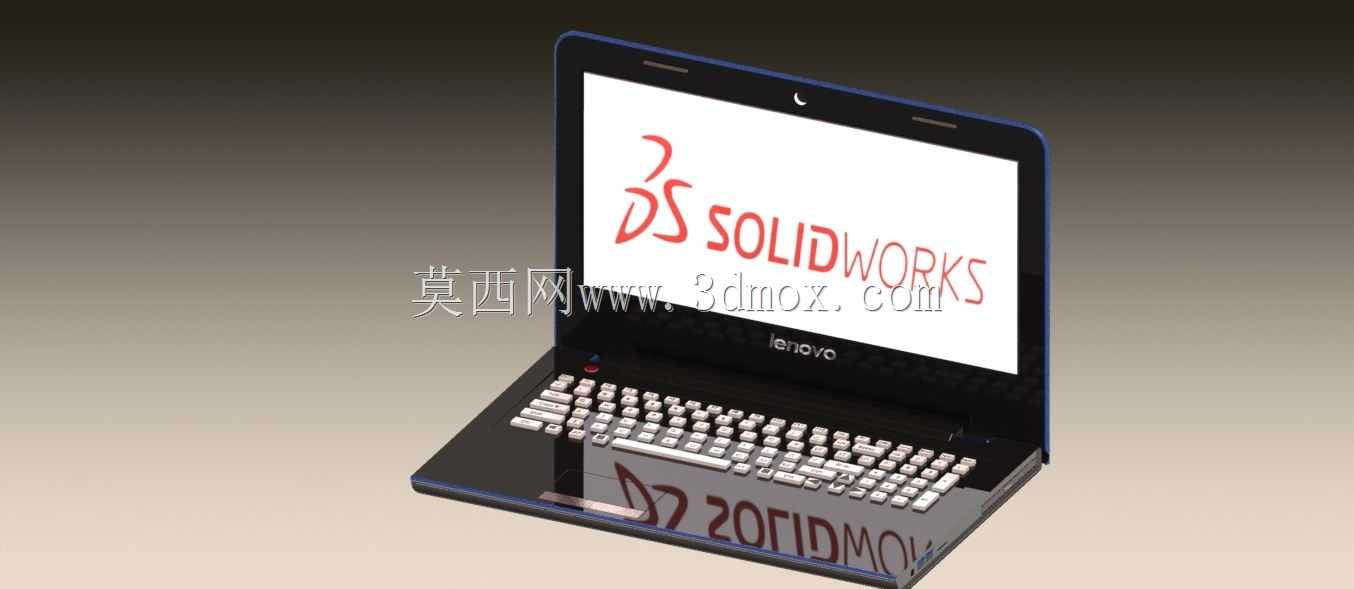

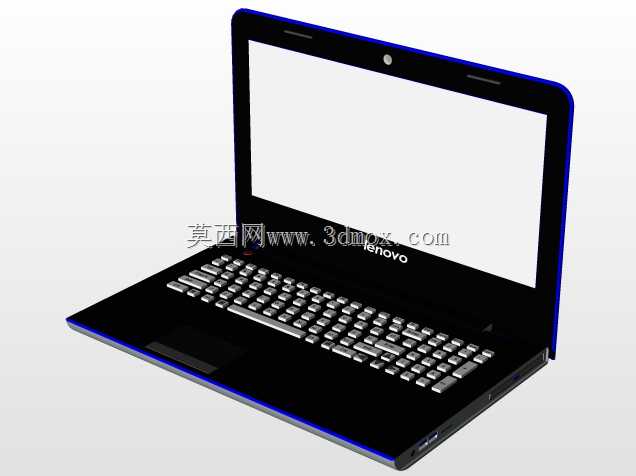

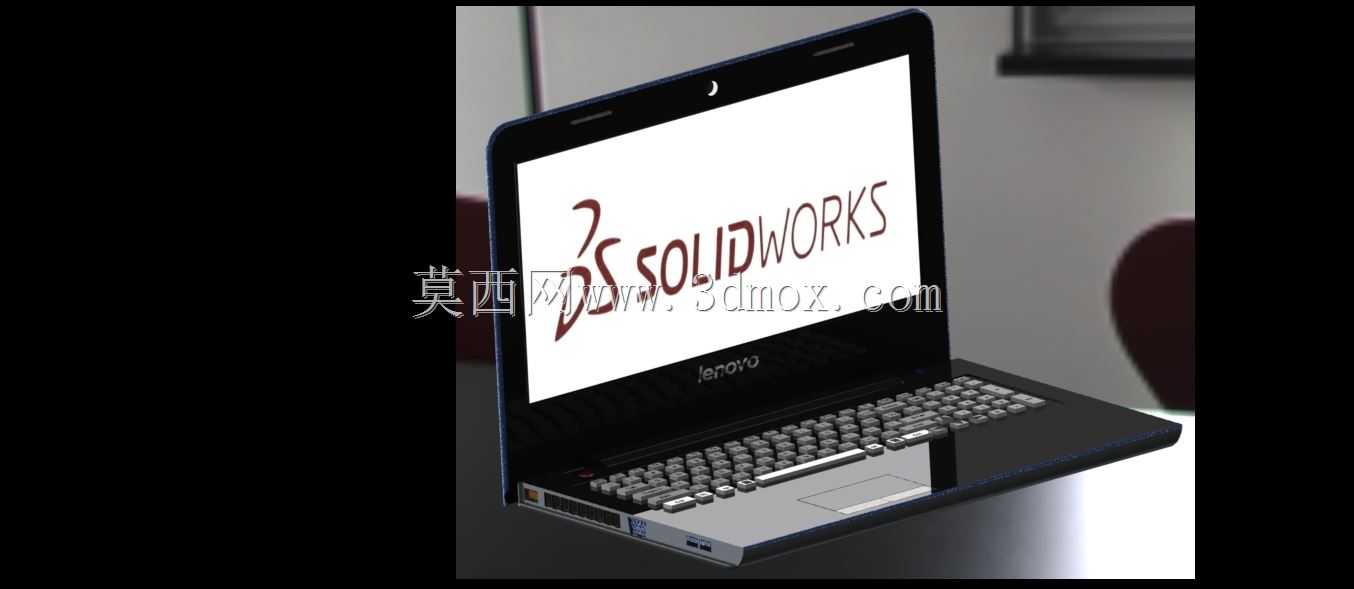

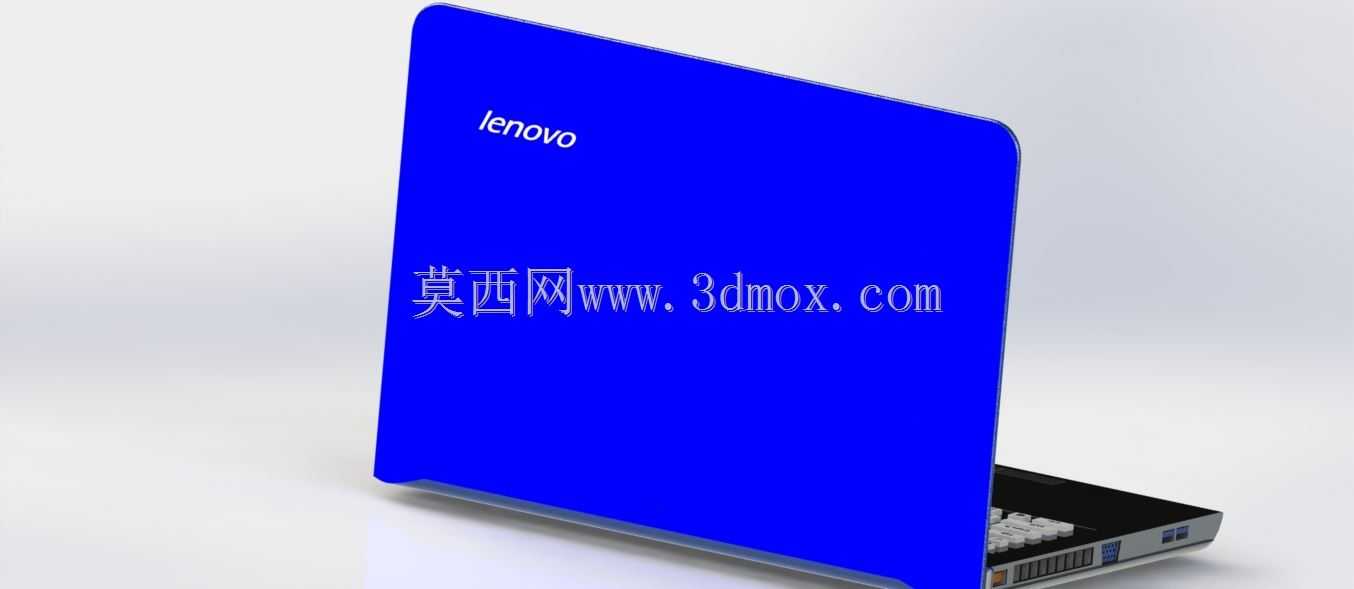

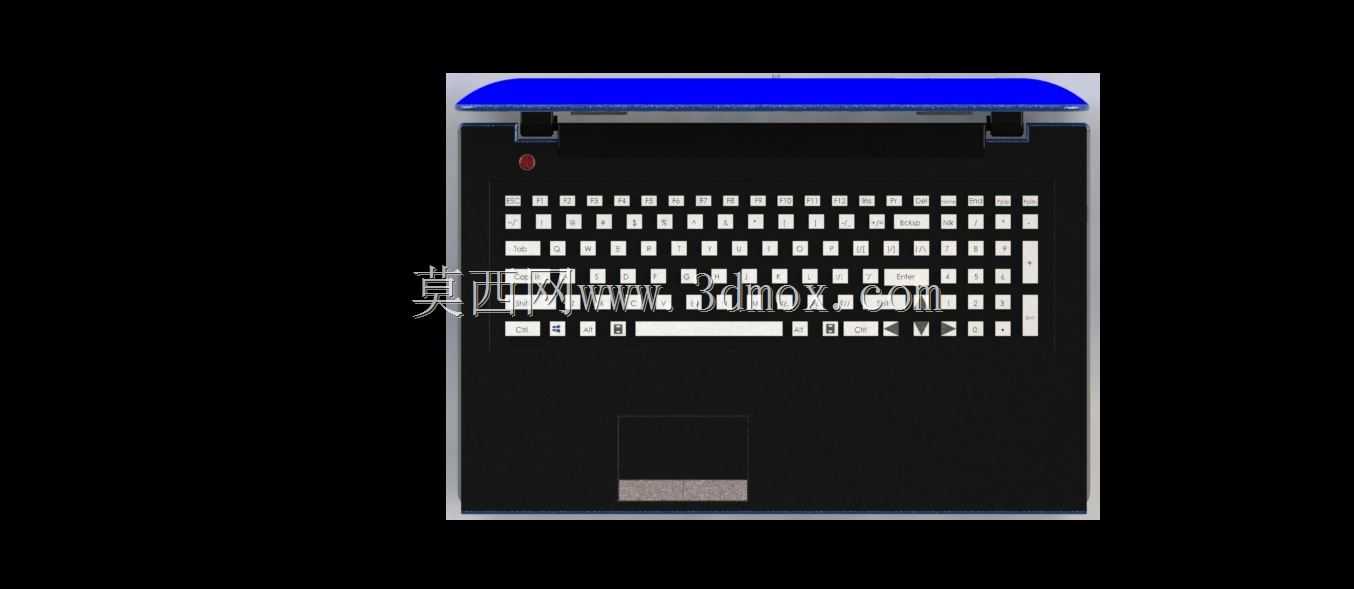

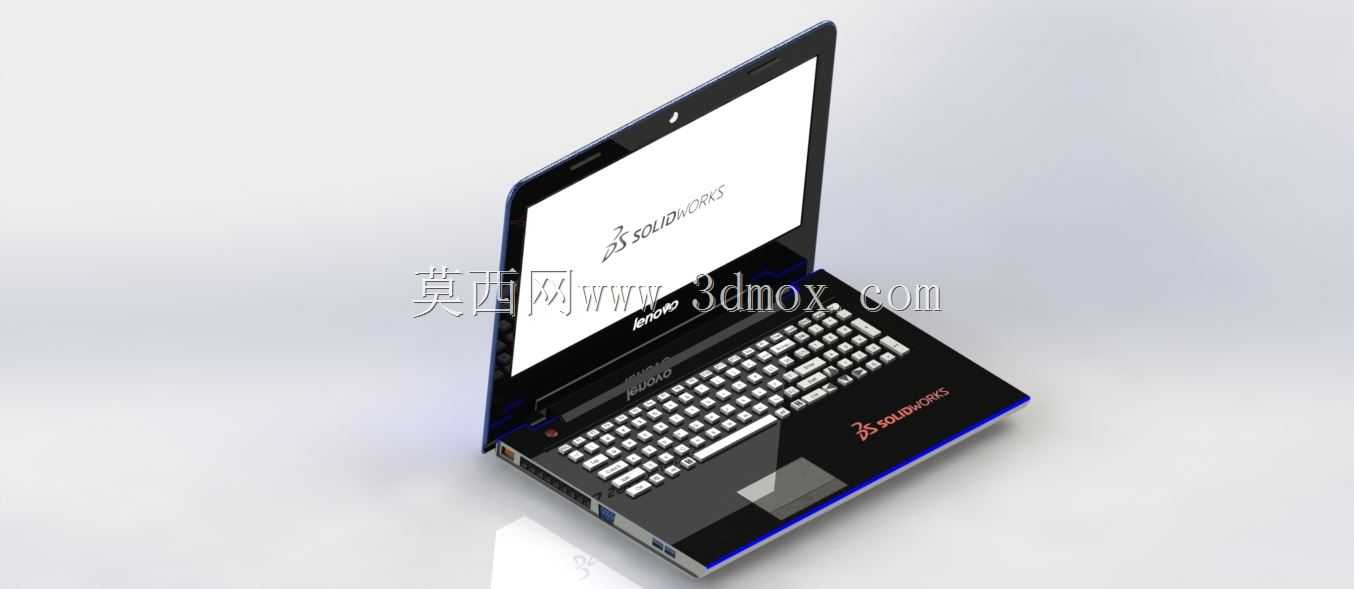

本次建模还原的是面向日常办公与家用场景的14英寸消费级笔记本，这类设备目前广泛覆盖个人居家办公、学生课业学习、中小企业外勤人员移动作业等场景，区别于厚重的游戏本与性能取向的移动工作站，该类机型核心设计逻辑是在性能够用的前提下，尽可能控制整机重量与厚度，平衡便携性与使用体验。从结构设计层面来看，建模过程中首先明确了整机的安装边界：闭合状态下整机长宽尺寸控制在340mm*240mm区间，最厚处不超过25mm，这个尺寸边界是为了适配绝大多数常规电脑包的内胆尺寸，同时兼顾14英寸IPS屏幕的可视面积，避免屏幕过小导致长时间办公的视觉疲劳，也不会因为尺寸过大提升携带负担。机身主体分为屏幕上盖与键盘底座两大铰接模块，铰接部位采用下沉式转轴设计，建模时特意还原了转轴的阻尼结构空间预留，该结构可以实现屏幕135度范围内的任意角度悬停，满足坐姿、半躺等不同使用姿态下的屏幕角度调整需求，同时转轴处的走线空间做了隐蔽式处理，避免屏线外露影响外观完整性。键盘区域采用全尺寸巧克力按键布局，建模时预留了每个按键1.5mm的键程活动空间，按键下方的C壳做了0.3mm的下沉式处理，既可以避免按键与屏幕闭合时产生摩擦刮花屏幕涂层，也能在一定程度上提升打字时的手部贴合感；触控板设置在键盘下方居中位置，尺寸控制在100mm*60mm，边缘做了0.2mm的倒角处理，避免直角边缘割手，同时预留了触控板与C壳之间0.1mm的装配间隙，保证按压操作的顺畅度。机身D壳的建模还原了四个圆形橡胶脚垫的安装位，脚垫高度2mm，既可以将机身垫起形成底部进风通道，辅助机身内部散热风道的空气流通，也能避免D壳直接与桌面摩擦产生划痕；D壳侧面预留了USB接口、音频接口、充电接口的开孔位置，开孔边缘做了0.1mm的圆角处理，避免插拔外设时割伤线材外皮。屏幕上盖的A壳采用哑光质感的塑料材质建模，表面预留了品牌标识的凹陷位，B壳屏幕四周做了6mm宽度的屏幕边框，边框上方预留了摄像头与麦克风的开孔位置，满足日常视频会议的硬件安装需求。整机建模过程中，所有部件的装配间隙都控制在消费类电子产品的常规公差范围内，既不会因为间隙过大导致机身松垮，也不会因为间隙过小导致装配时出现干涉，对于结构设计从业者来说，该模型可以作为消费类电子设备外观结构设计的参考样本，理解便携数码产品在尺寸约束、功能布局、使用体验之间的平衡逻辑，也可以用于数码周边产品比如电脑支架、内胆包、键盘膜等配件的适配设计参考，帮助设计人员快速核对配件与主机的尺寸匹配度，减少实物打样的调整次数。
