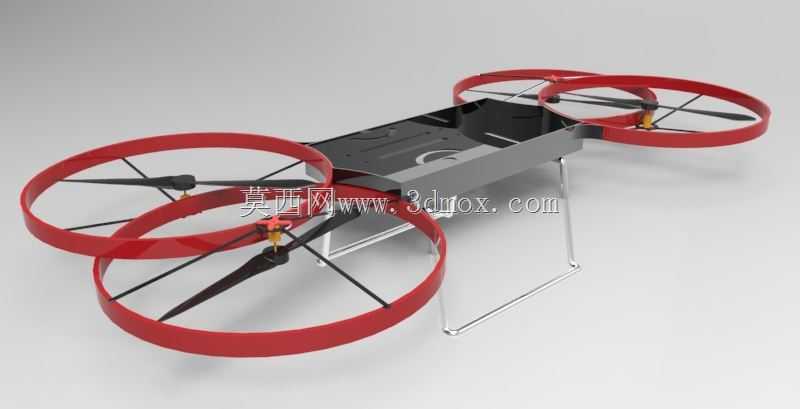

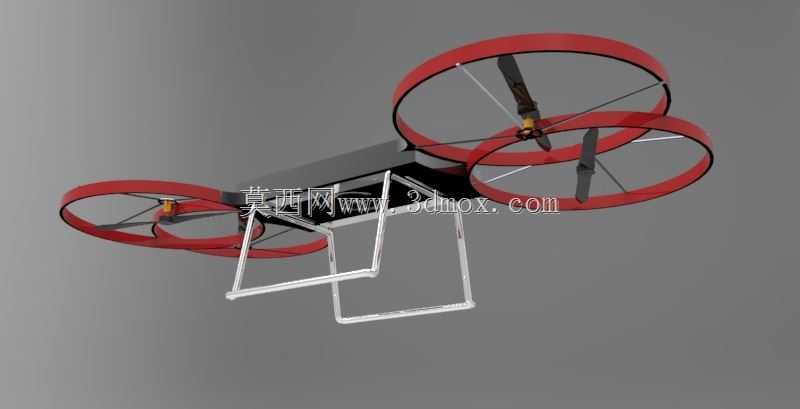

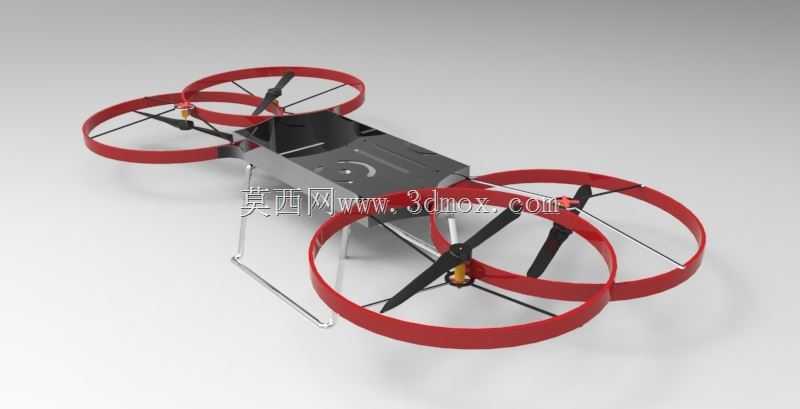

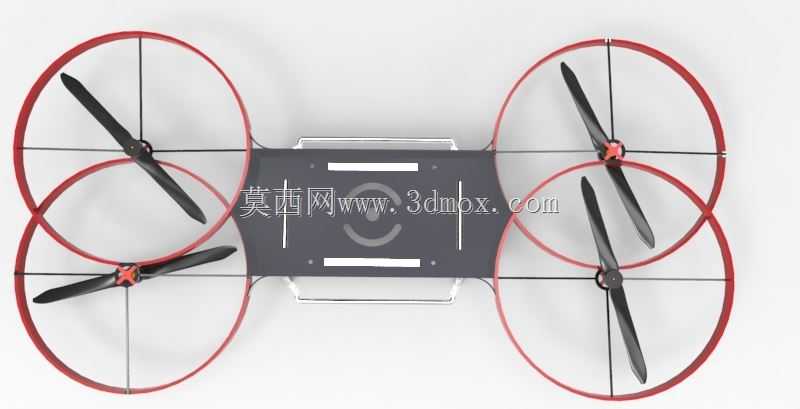

四旋翼涵道式低空飞行载具结构设计

　　这款涵道式四旋翼飞行载具的结构设计，首先围绕低空近场作业的实际场景展开，区别于常规开放式旋翼无人机，其核心设计逻辑是通过环形涵道包裹旋翼桨叶，解决常规旋翼在狭窄空间作业时易剐蹭障碍物、桨叶易磕碰损坏的痛点，适配室内巡检、狭小空间测绘、近距物资投送这类对飞行边界要求严苛的应用场景。从功能特性来看，四个旋翼分别独立布置于机身四角的涵道结构内，每个涵道与机身主体通过刚性连接臂固定，连接臂采用等强度截面设计，在保证旋翼安装位置精度的同时，尽可能降低结构自重对有效载荷的占用。涵道本身除了防护桨叶的作用，还能通过环形壁面约束旋翼下洗流的扩散，提升同等桨盘面积下的升力效率，降低低空紊流对飞行姿态的干扰，尤其在贴近墙面、设备表面作业时，

　　能减少地面效应与壁面效应带来的姿态偏移问题。机身主体采用扁平化盒式结构设计，中部预留的平整安装面可根据作业需求搭载不同功能模块，无论是轻量化的图像采集模组、小型环境检测传感器，还是小质量的物资载舱，都能通过标准安装孔位快速固定，安装面的平面度公差控制在0.2mm以内，保证搭载设备的安装基准稳定，避免飞行过程中出现载荷偏移影响重心配平。起落架采用弯折式金属杆结构，两个对称布置的U型起落架从机身下部两侧延伸而出，底端形成水平支撑面，起落架的高度设计充分考虑了搭载模块的下部突出量，保证降落时底部搭载设备不会与地面发生剐蹭，同时起落架的杆径与弯折角度经过受力校核，能够承受1.2倍额定起飞重量下的降落冲击，不会出现塑性变形。从安装边界来看，

　　旋翼桨尖与涵道内壁的间隙控制在3-5mm之间，既避免飞行过程中桨叶形变碰擦涵道壁，又尽可能减小间隙带来的升力损失；四个涵道的中心距根据旋翼直径匹配设计，保证相邻涵道的下洗流不会产生过度干扰，相邻旋翼的旋转方向反向设置，抵消旋翼旋转带来的反扭矩，保证飞行姿态的可控性。机身内部的设备安装腔采用分层设计，上层布置飞控模块与电源模块，下层预留载荷安装空间，各模块之间设置隔热隔振垫层，减少旋翼转动带来的振动传导至精密传感器，保证飞控系统的姿态解算精度。涵道结构的边缘做了圆弧过渡处理，避免尖锐结构在近距离作业时对操作人员或周边设备造成刮伤，同时降低飞行过程中的空气阻力。在结构强度校核层面，连接臂与机身的连接位置设置了加强筋结构，

　　针对飞行过程中旋翼产生的交变载荷做了疲劳强度验算，保证长时间飞行作业时连接位置不会出现应力开裂。整机的重心设计严格控制在四个旋翼形成的矩形几何中心的铅垂线上，偏差不超过2mm，避免出现偏航力矩额外消耗飞行动力，提升续航表现。不同于常规航拍无人机的轻量化优先设计思路，这款载具的结构设计更偏向作业场景的可靠性，涵道结构采用抗冲击的改性材质制作，在发生轻微碰撞时能够吸收部分冲击能量，保护内部旋翼与动力组件，降低作业过程中的故障概率，适配复杂环境下的常态化作业需求。
