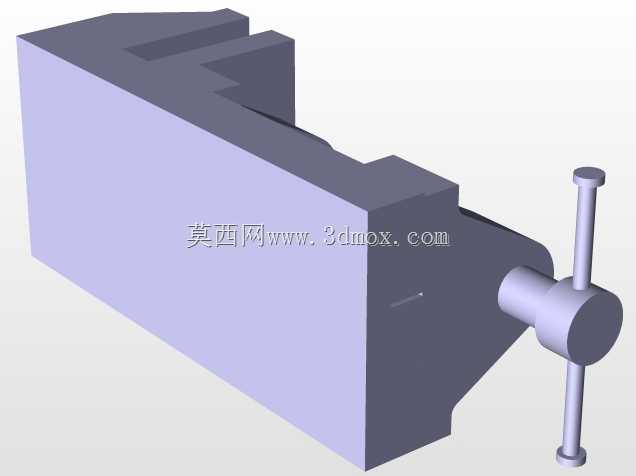

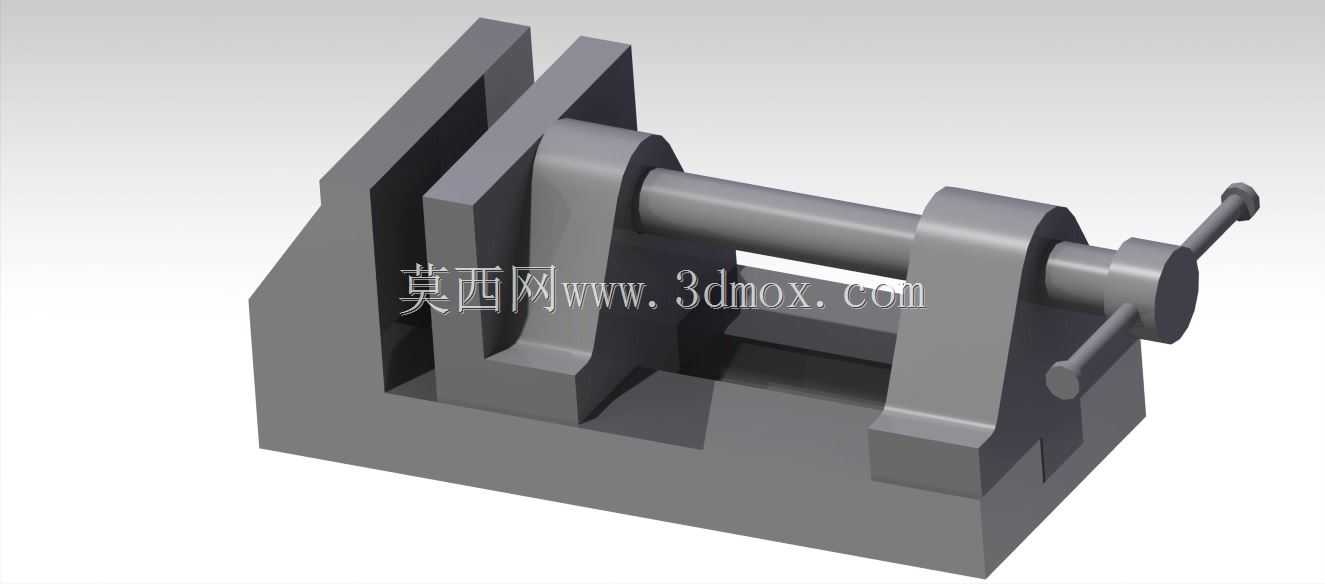

简易螺杆式台钳结构原理展示模型

　　在钳工实训、小型零件机加工、装配维修作业场景中，台钳是工位上不可或缺的基础夹持工装，本次展示的简易台钳模型，完整还原了常规螺杆式台钳的核心传动与夹持逻辑，没有冗余的装饰结构，所有部件都服务于夹紧功能的实现，能让结构设计从业者快速理解这类通用工装的核心构成。从实际安装边界来看，该台钳采用一体式L型固定基座，基座底部为平整安装面，可通过螺栓固定在钳工工作台台面，基座的垂直立板部分集成了固定钳身的支撑结构，整体横向占用空间适配常规小型工位的安装需求，纵向伸出长度不会超出工作台边缘，避免作业时与周边工具、物料产生干涉，基座的整体壁厚经过合理设计，在夹持过程中不会出现基座变形导致的夹持精度偏移问题。从功能特性上看，

　　该台钳依靠螺杆的旋转运动转化为活动钳身的直线进给运动，螺杆端部设置有转动手柄，操作人员通过扳动手柄即可带动螺杆旋转，驱动活动钳身沿基座的导向槽做往复移动，实现对工件的夹紧与松开动作；活动钳身与固定钳身的夹持面为平行平面，可适配方形、矩形等规则截面工件的夹持需求，夹持过程中两个钳口面始终保持平行，不会出现钳身歪斜导致的工件夹伤、夹持不稳问题。设计思路上，该模型做了最大化的结构简化，省略了常规量产台钳的可更换钳口板、锁紧机构、旋转底座等附加结构，只保留核心的传动、夹持、支撑三大模块，目的是清晰展示台钳的基础工作原理，让初学者能快速理清动力输入、运动转换、夹持执行的完整逻辑链；导向结构直接集成在基座本体上，不需要额外加装导轨部件，

　　既降低了加工装配难度，也减少了结构冗余带来的故障点，螺杆的支撑端设置在固定钳身的支撑耳上，保证螺杆旋转过程中不会出现径向窜动，确保活动钳身进给动作的平稳性。在实际应用中，这类简化结构的台钳原理模型，常被用于工装设计的教学演示，也可作为小型简易夹持工装的设计参考，针对小尺寸、低夹持力需求的作业场景，完全可以参照该结构进行适配性修改，比如调整钳口的开合范围、更换不同长度的螺杆来适配不同尺寸的工件，或是在钳口面增加防滑纹路来提升夹持摩擦力；需要注意的是，该结构没有设置过载保护结构，实际使用时不能施加过大的夹紧力，避免螺杆出现弯曲变形或是钳身断裂的问题，同时导向槽与活动钳身的配合间隙需要控制在合理范围，间隙过大会导致活动钳身晃动，

　　间隙过小则会出现进给卡滞的问题。从结构细节来看，活动钳身的底部与基座导向槽采用面接触配合，相比线接触的导向结构拥有更好的承载能力，能承受更大的夹持反作用力，螺杆与活动钳身的连接部位采用间隙配合，保证螺杆旋转时不会带动活动钳身同步转动，仅传递轴向的进给力，手柄与螺杆端部采用垂直穿装的连接方式，操作人员可以根据需要更换更长的手柄来获得更大的夹紧力矩，但要匹配螺杆的强度上限，避免力矩过大导致螺杆螺纹滑牙。
