星型排布六缸径向发动机结构展示

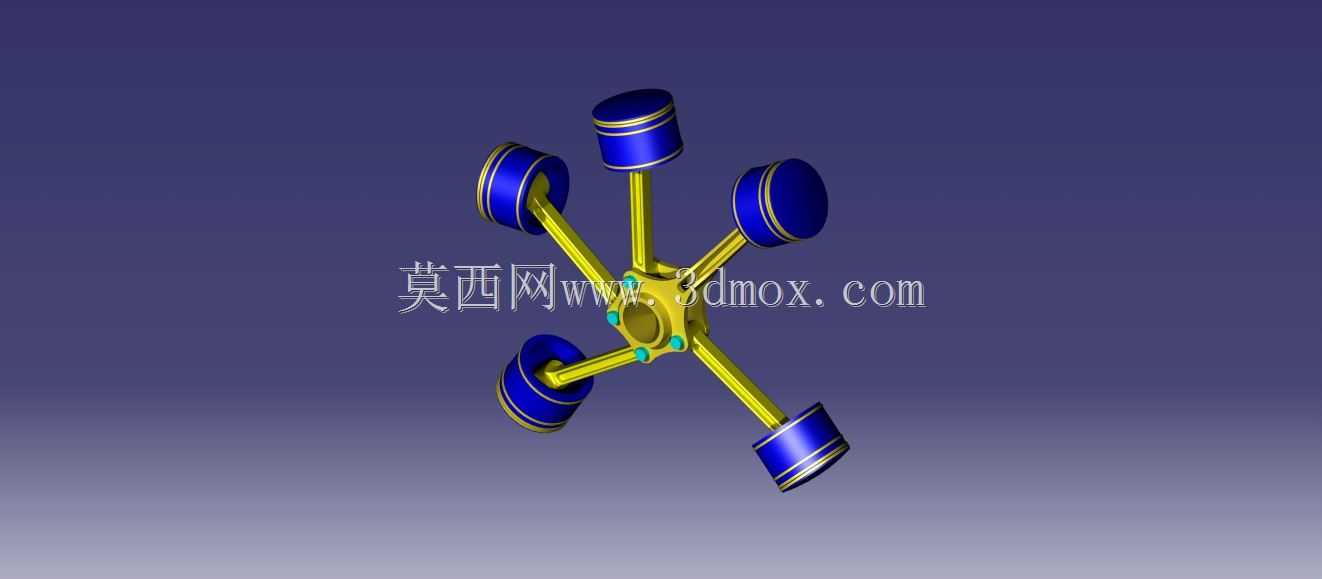

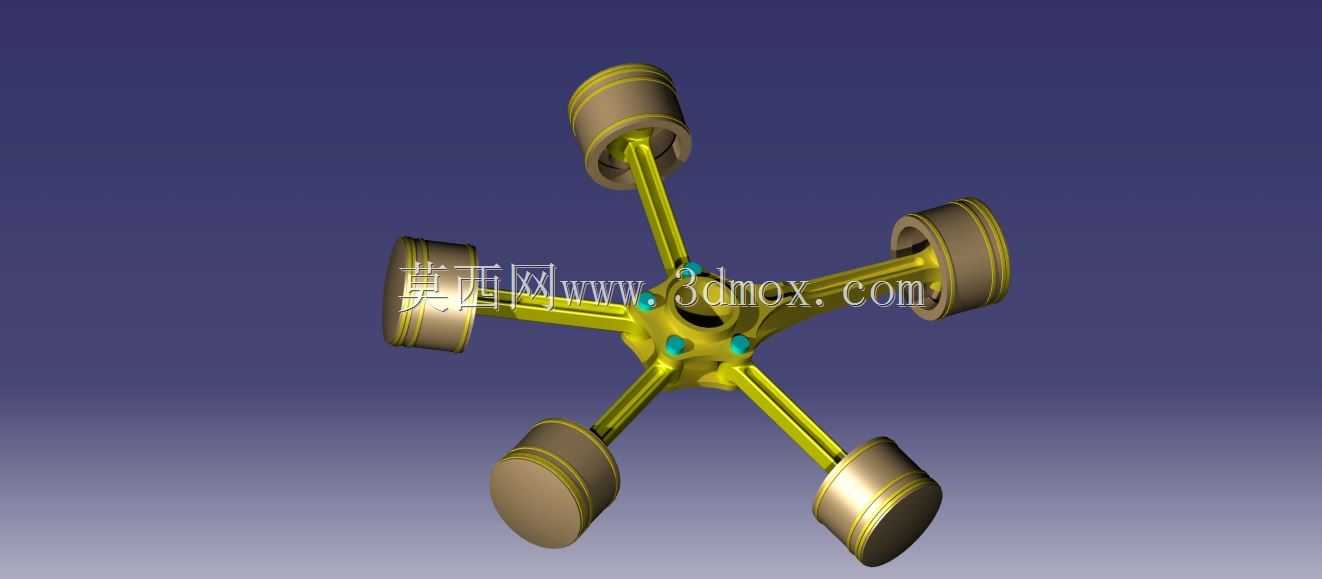

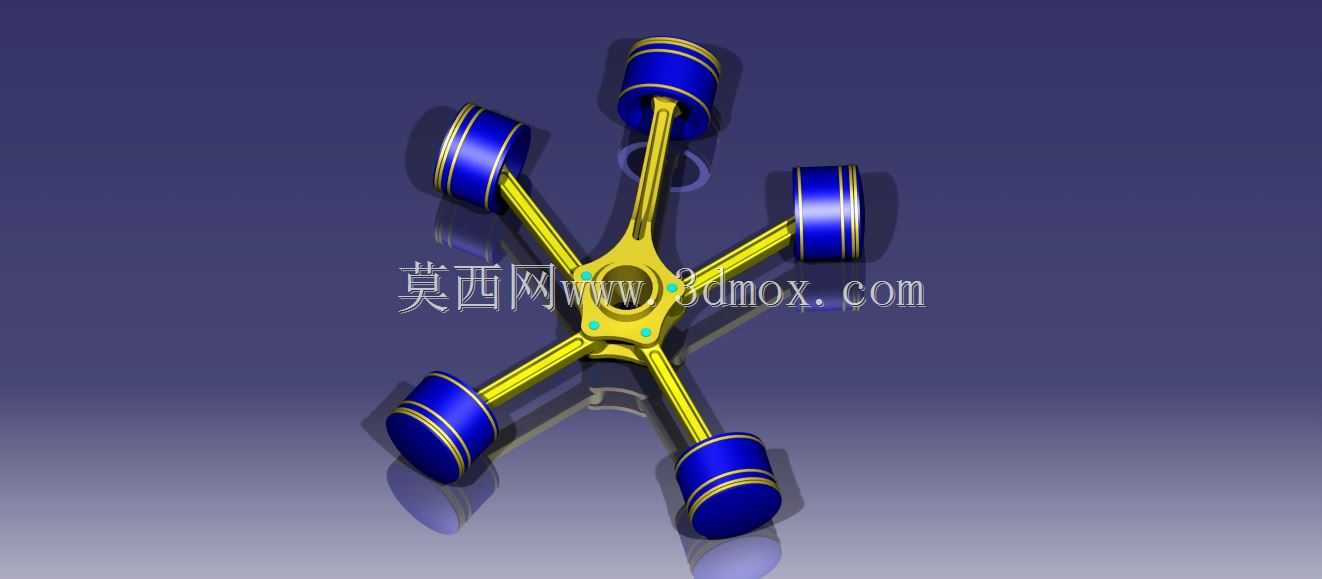

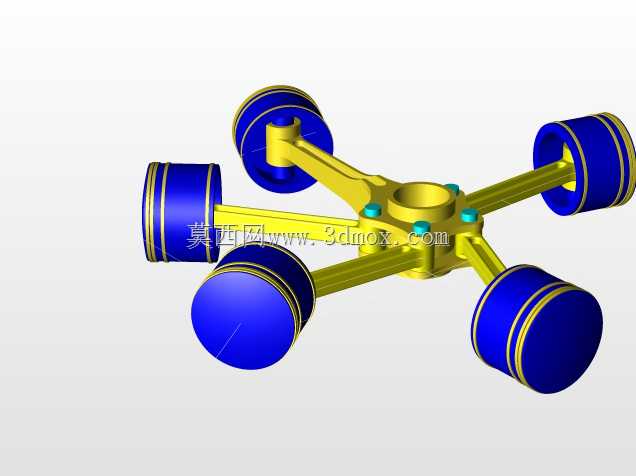

　　在轻型通航动力、早期航空动力单元、小型固定式动力机组的应用场景里，径向发动机凭借紧凑的周向布局，始终占据着特定的应用份额。这套结构模型完整还原了六缸径向排布的核心运动逻辑，所有活塞组件围绕中心曲柄做周向均匀分布，单根曲柄即可带动全部活塞完成往复运动，相比直列排布的同缸数动力单元，轴向尺寸压缩幅度超过40%，非常适合对安装轴向空间有严格限制的动力搭载场景。从实际功能逻辑来看，这套结构完整复现了活塞往复运动向曲柄旋转运动的转换全过程，每个活塞通过独立的连杆与中心曲柄销铰接，周向均匀分布的六个活塞会按照固定的相位差依次完成做功行程，能够让输出轴的扭矩波动控制在更小的区间，运转时的动平衡表现更优，不需要额外加装大尺寸平衡轴即可实现平稳运转，

　　大幅降低了动力单元的整体自重。在设计思路的还原上，模型严格遵循径向发动机的经典布局逻辑，六个气缸以中心曲柄回转中心为原点，呈60度夹角均匀向外辐射，活塞的行程与曲柄回转半径严格匹配，连杆长度与活塞运动的干涉边界做了完整避让，所有运动副的配合间隙都按照实际装配要求预留了合理空间，既能够直观演示完整的运动过程，也能清晰呈现各部件之间的装配关系。从安装边界的维度来看，这套结构的整体外轮廓为正六边形辐射形态，最大径向尺寸由活塞外止点位置决定，安装时只需要预留中心曲柄轴端的输出连接空间，以及周向各气缸的散热、进排气布置空间即可，不需要额外预留连杆摆动的侧向冗余空间，整体安装占用的体积远小于同排量的直列多缸动力单元。在部件细节的呈现上，

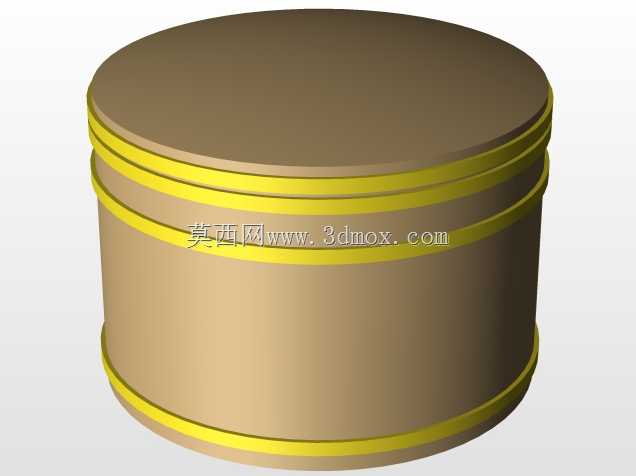

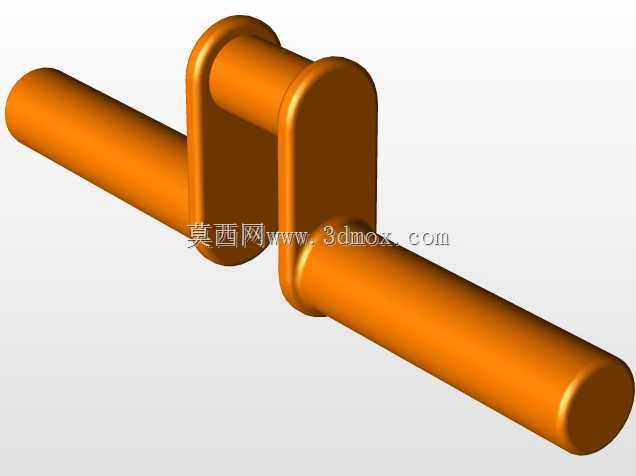

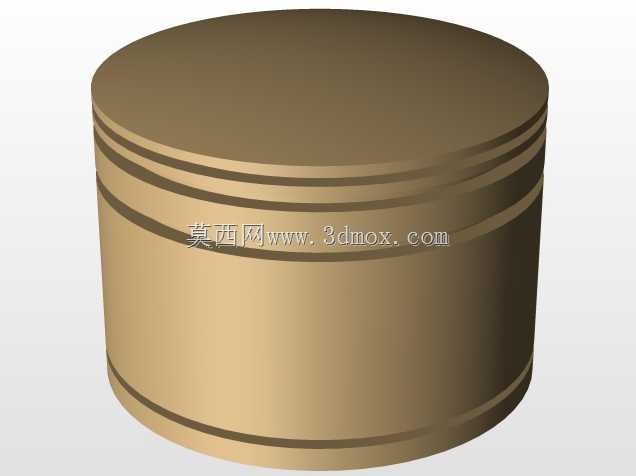

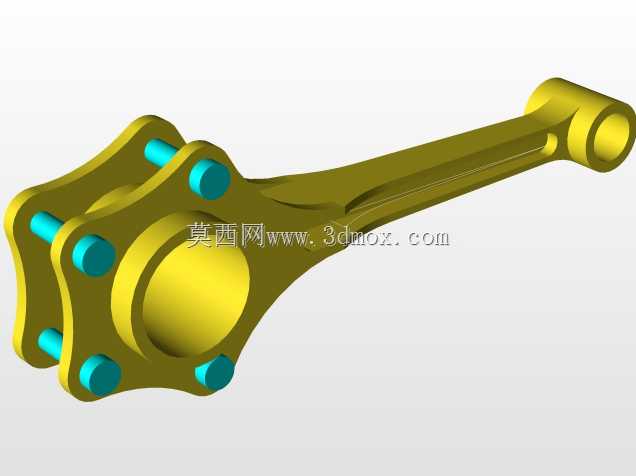

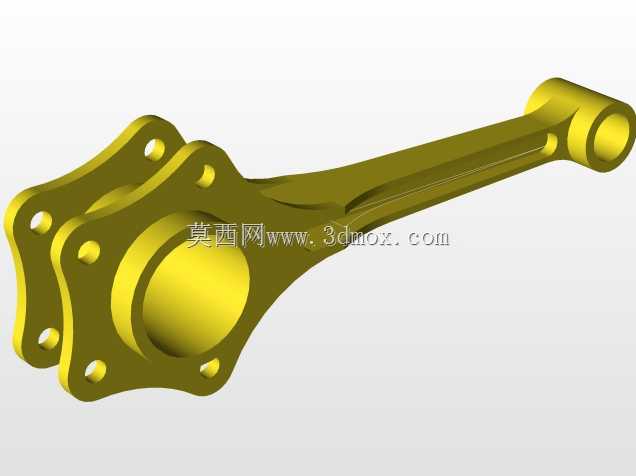

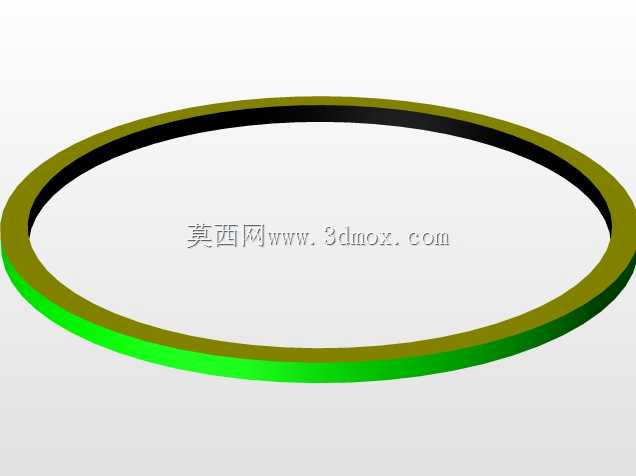

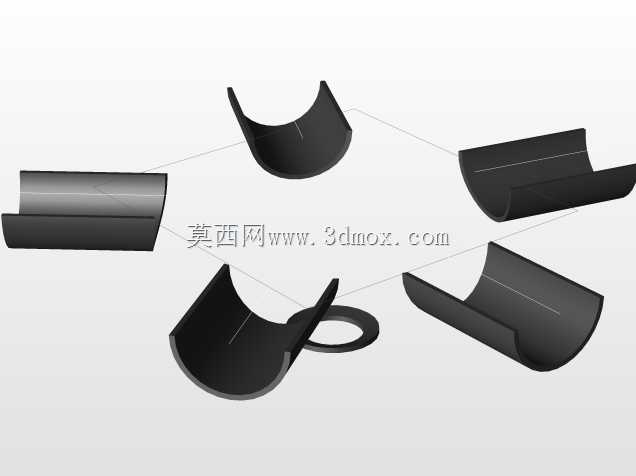

　　模型清晰区分了活塞、连杆、曲柄本体的结构形态，活塞部分还原了与气缸配合的圆柱导向段结构，连杆两端的铰接结构做了明确的结构区分，中心曲柄的配重结构也按照实际动平衡要求做了对应呈现，能够让结构设计从业者直观理解径向发动机的运动逻辑，也可以作为动力单元选型时的布局参考，帮助设计人员快速评估这类动力结构在目标设备上的安装适配性。这类径向结构除了传统的燃油动力应用场景，在小型压缩空气动力单元、液压动力转换单元的设计中也有借鉴价值，周向均匀排布的结构可以让多个做功单元的作用力在中心轴处实现部分抵消，降低主轴的径向受力负载，延长核心运动部件的使用寿命。在建模逻辑上，所有部件的装配基准都以中心曲柄的回转轴线为核心基准，每个气缸的中心轴线都交汇于曲柄回转中心，保证了活塞运动方向始终指向回转中心，避免出现侧向力过大导致的偏磨问题，这种基准统一的建模思路也可以为同类周向排布的多组件结构设计提供参考，减少装配时的基准偏差问题。
