PCIe角点2U转接适配板卡结构设计

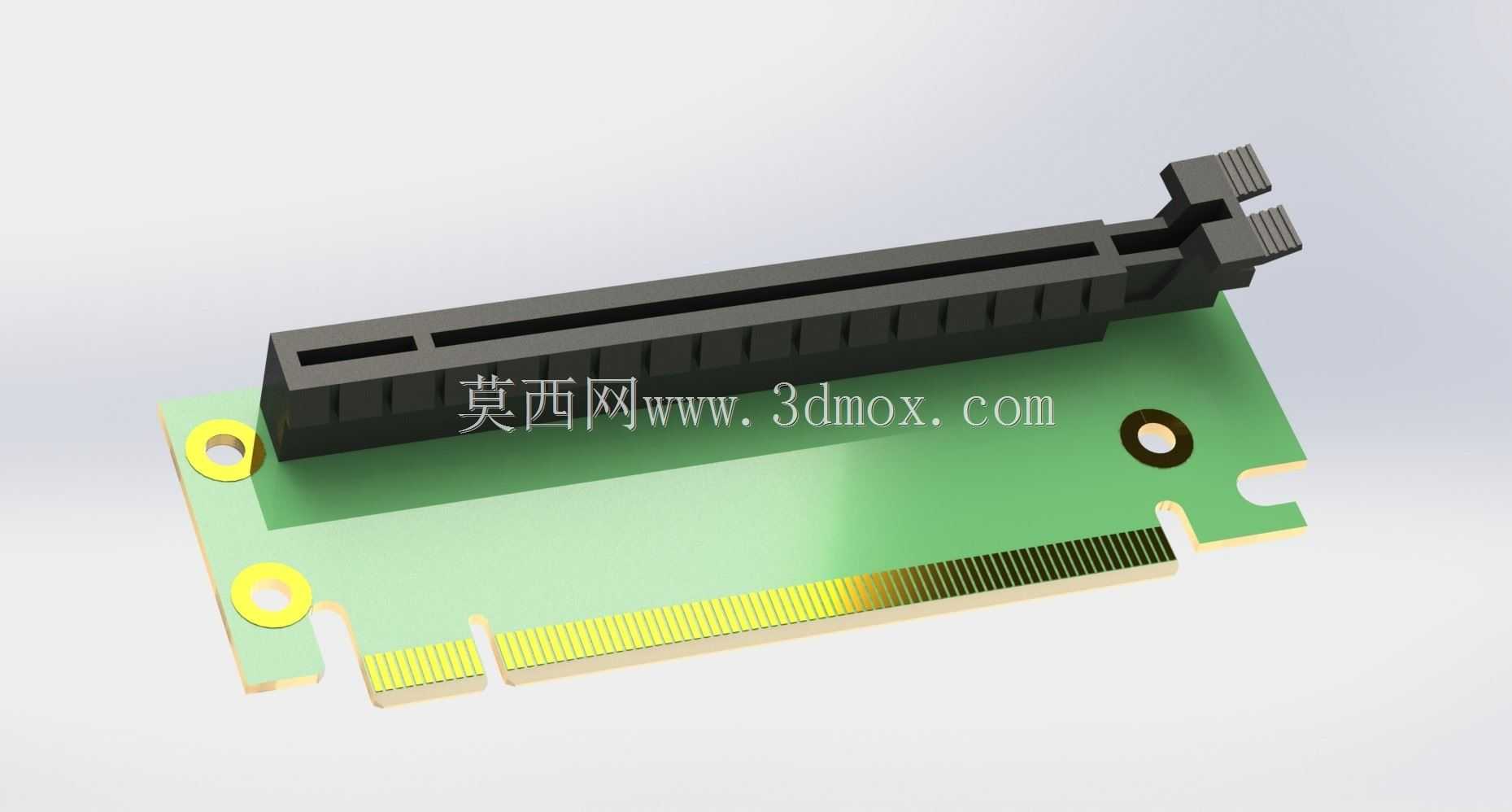

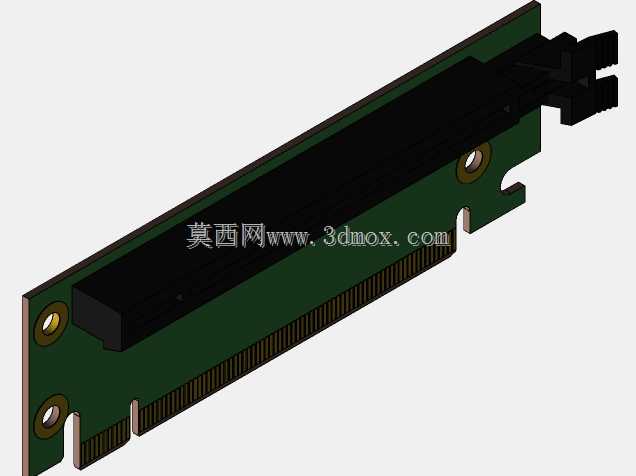

在机架式服务器、工业工控机这类标准2U机箱的硬件布局场景中，经常会遇到主板原生PCIe插槽位置与机箱扩展位不匹配、长尺寸扩展卡无法顺着机箱风道方向安装的问题，这类角点转接适配器就是为解决这类空间适配痛点设计的。从实际装机的工程需求出发，这款适配器的核心作用是改变PCIe接口的安装朝向，将原本垂直于主板的扩展卡安装方向转为平行于主板平面，让全高或者半高的PCIe扩展卡能够顺着2U机箱的内部空间排布，避免出现卡件顶到机箱上盖、遮挡相邻内存插槽或者硬盘位的问题。设计过程中没有额外添加细碎的小零件，整体结构围绕安装可靠性做简化处理，板体部分采用标准PCB板的轮廓设计，边缘做了防刮的倒角处理，三个定位孔的位置完全匹配2U机箱内部的标准铜柱安装点位，金手指部分的尺寸严格遵循PCIe规范的公差要求，插拔时不会出现卡滞或者接触不良的情况。上方的插槽座做了尾部卡扣加固结构，扩展卡插入后卡扣可以自动卡入板卡端部的定位缺口，设备运输或者长期震动工况下也不会出现松脱移位的问题。从安装边界来看，整个适配器装配完成后的总高度控制在2U机箱的标准限高范围内，不会超出机箱内部的高度冗余，板体宽度避开了主板上常见的电容、散热片凸起位置，安装后不会和主板原有元器件产生干涉。实际选型使用时，这类转接件不需要额外做结构修改，直接对应机箱安装位固定即可，金手指接触部分的镀层厚度满足长期插拔的耐磨要求，插槽的触点排布完全符合PCIe协议的引脚定义，不会出现信号衰减或者针脚定义错位的问题，不管是用来转接网卡、RAID卡还是小型加速卡，都能满足常规工业场景下的硬件扩展需求，在紧凑空间的硬件集成项目里，这类转接件可以大幅降低机箱内部的布局难度，减少定制改板的额外成本。
