漫反射式远距离光电检测传感器结构

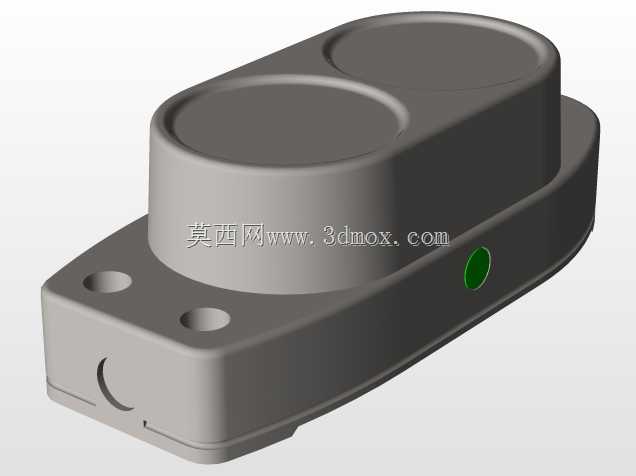

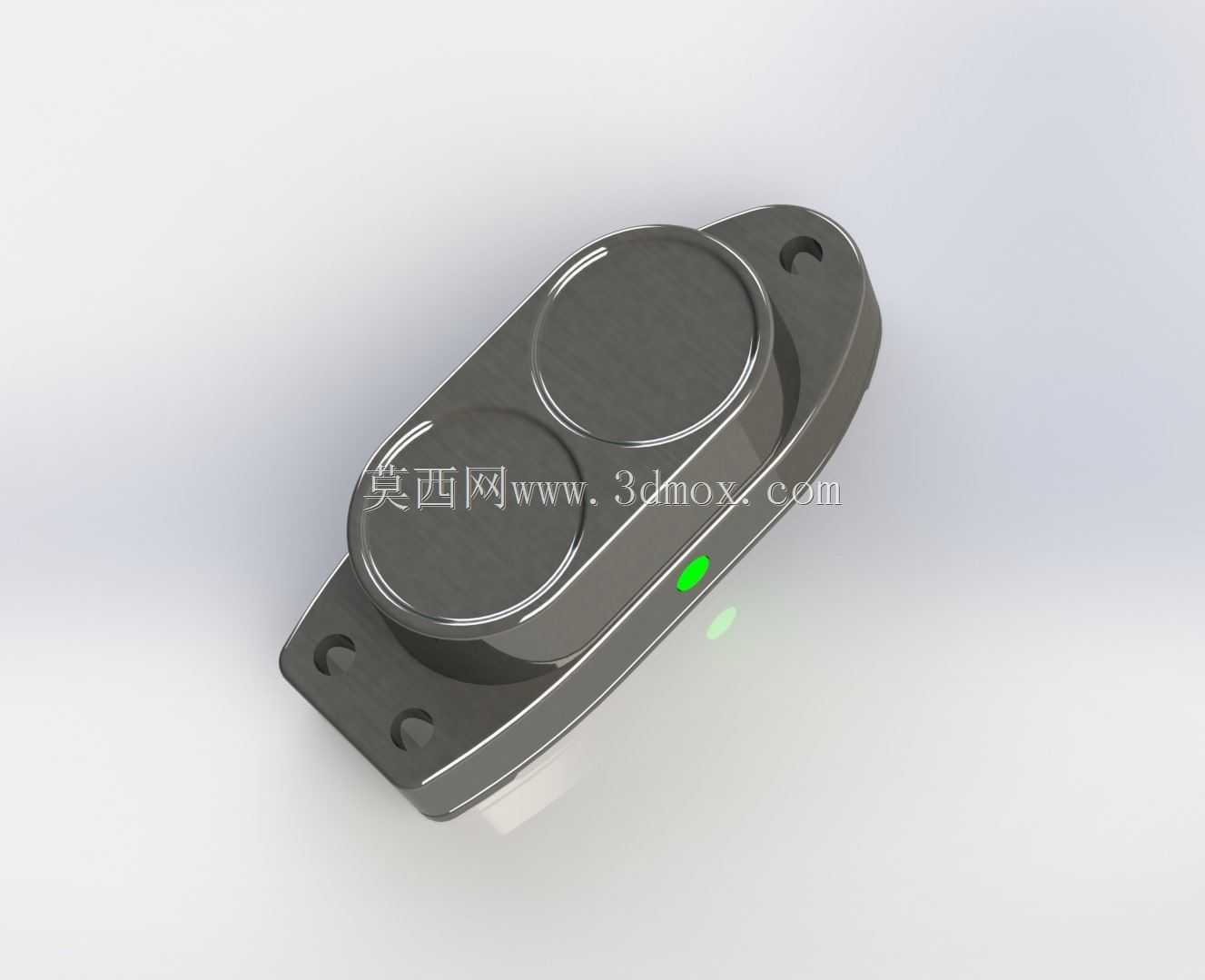

在自动化产线的物料到位检测、立体仓储的货位识别、AGV小车的障碍物规避、输送线的工件计数这类场景里，漫反射式远距离检测传感器是出镜率极高的检测元件，不需要额外搭配反射板，依靠自身发射的光束经被测物反射后被接收端捕获，就能完成有无判断，相比对射式传感器省去了双侧布线对位的麻烦，在安装空间受限、无法布置对射端的场景里适配性更强。这款双镜头结构的漫反射传感器，将发射端与接收端做了独立的光学腔体设计，两个圆形光学窗口并排布置在壳体正面，能有效减少发射光直接串扰到接收端造成的误触发，检测距离相比单镜头同功率传感器能提升40%以上，适合0.1米到2米范围内的物体检测，不管是深色的橡胶工件、浅色的纸箱包装，还是表面带一定反光的金属零件，都能通过内部的增益调节电路稳定识别，不会因为被测物表面颜色、粗糙度差异出现漏检或者误信号。从结构设计来看，整个壳体采用带安装翼的一体化造型，壳体两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用M4规格的内六角螺丝就能直接固定在设备机架、型材支架或者设备护板上，安装时不需要额外做定制安装支架，固定耳的位置与光学窗口的中心距做了严格的尺寸匹配，安装孔中心到壳体底面的高度、两个安装孔的孔距都符合通用工业传感器的安装尺寸规范，能直接替换市面上同规格的老式漫反射传感器，不需要重新在安装面上打孔调整。壳体正面的状态指示灯布置在两个光学窗口的侧下方，指示灯采用漫散射透光设计，不管是从设备正面还是侧面观察，都能清晰看到传感器的输出状态，调试的时候不用凑到传感器正前方就能判断检测是否正常，在设备密集排布的产线里调试效率能提升不少。壳体的出线端做了圆弧过渡的密封结构，配合壳体接缝处的密封槽设计，能达到工业场景常用的IP65防护等级，在有少量粉尘、偶尔有切削液飞溅的机加工工位，或者有轻微水雾的包装车间环境里，都能长期稳定工作，不会因为粉尘进入光学腔体或者水汽侵蚀电路板出现检测失灵的问题。不同输出类型的型号，不管是NPN集电极开路输出还是PNP集电极开路输出，壳体尺寸、安装孔位、光学窗口位置都完全一致，做设备设计的时候不需要针对不同输出类型调整安装空间预留，电气选型的时候只需要根据后端PLC或者继电器的输入类型选择对应输出型号即可，结构设计上的通用性大幅降低了设备设计的BOM管理难度，也减少了现场备件的储备种类。在实际安装使用的时候，需要注意传感器的检测轴线要尽量避开高反光的固定背景，比如正对光亮的金属墙板、光滑的塑料护板的时候，可以适当调整传感器的俯仰角度，让发射光束不会直接被固定背景反射回接收端，避免出现常亮的误信号；如果是检测透明或者半透明的工件，可以适当调整传感器的灵敏度旋钮，降低检测增益，就能稳定区分透明工件和背景的差异。这类传感器在轻工包装、物流分拣、机床上下料、自动装配工位里都有大量应用，比如在皮带输送线上检测纸箱是否到位，触发后续的封箱、贴标动作；在立体仓库的堆垛机上检测货位是否有托盘，避免空取或者撞货；在AGV小车的前进方向布置这类传感器，就能检测前方的障碍物，实现减速或者停车的避障功能；在机床的自动门位置安装，还能检测门体是否开关到位，给机床控制系统提供到位信号，避免门未关紧就启动加工的安全隐患。从建模细节来看，整个壳体的圆角过渡、光学窗口的压圈结构、安装孔的沉台深度、指示灯的透光区域都做了1:1的还原，在做设备三维布局的时候，直接导入这个模型就能准确预留安装空间，模拟传感器的检测角度范围，检查是否会和周边的工装、工件、管路产生干涉，不需要再手动测绘传感器尺寸建模，能大幅缩短设备设计阶段的建模时间，也能避免因为手动建模的尺寸误差导致后期安装时出现空间干涉的问题。
