TP-Link Omada AC1200双天线无线路由器结构

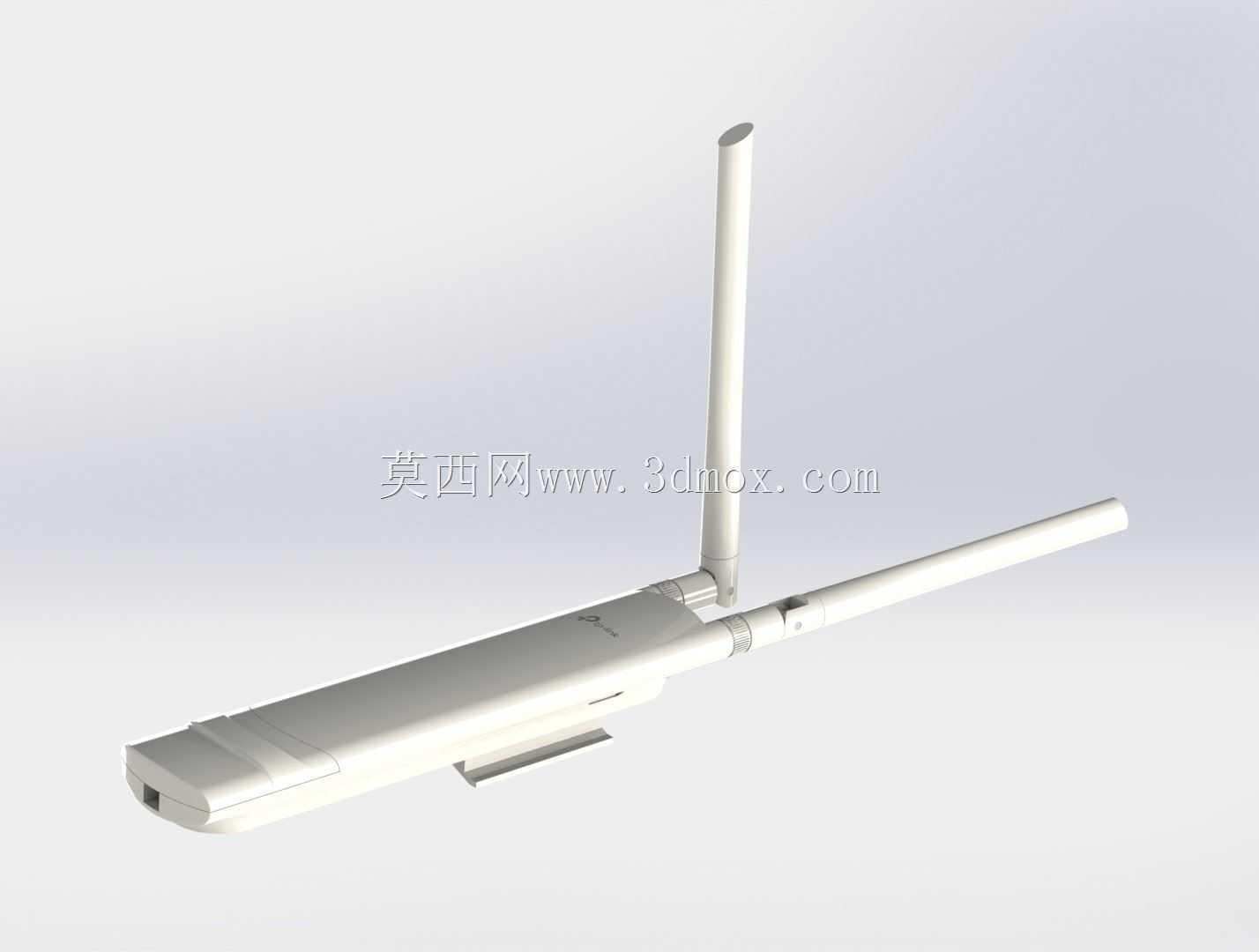

这款双天线无线接入设备的三维结构，完全还原了实物的装配逻辑与安装边界，可直接用于弱电系统集成的场景预演、机柜配套布局设计、智慧办公网络点位的可视化排布工作。在实际工程应用中，这类设备常部署在中小型办公区、连锁门店、厂区宿舍等场景，承担多终端无线接入、网络信号覆盖的核心功能，建模时优先还原了设备的实际安装特性：机身背部的卡扣结构完全匹配标准壁挂安装的尺寸要求，可直接卡入墙面固定座完成部署，也可通过底部的卡扣结构固定在弱电桥架、机柜立柱等位置，适配不同场景的安装需求。设备主体采用长条流线型壳体设计，壳体边缘做了小圆弧过渡处理，既避免了安装过程中锐边划伤施工人员，也能减少积灰死角，降低后期运维的清洁难度。两根外置天线采用铰接式连接结构，可在水平、垂直两个维度进行角度调整，建模时完整还原了铰接位置的转动限位结构，能直观模拟不同天线角度下的信号覆盖方向，方便施工前提前预设天线角度，减少现场调试的反复调整工作量。机身侧面的接口位置、接口间距都严格按照实物尺寸还原，在做配套布线设计时，可直接在模型中模拟网线接头的插接空间，避免出现安装后接口被遮挡、网线弯折半径不足的问题。从结构设计思路来看，这款设备的壳体采用上下扣合的装配方式，内部筋位的布局既保证了壳体的结构强度，也为内部电路板、射频模块预留了足够的安装空间，天线与机身连接的位置做了穿线孔的密封结构还原，能直观体现设备的防尘设计逻辑。在做整体弱电方案的三维排布时，该模型可直接导入装配环境，核对设备与周边桥架、配电箱、其他网络设备的安装间距，确保施工时预留足够的操作空间，避免后期维护时无法顺利拆卸设备、调整线路。同时模型还原了设备的整体重量分布对应的安装承重要求，在做壁挂安装点位设计时，可根据模型的重心位置核算墙面固定件的承重参数，保证设备长期安装的稳定性，避免出现脱落、松动的问题。
