窄边框电竞风格桌面液晶显示器结构设计

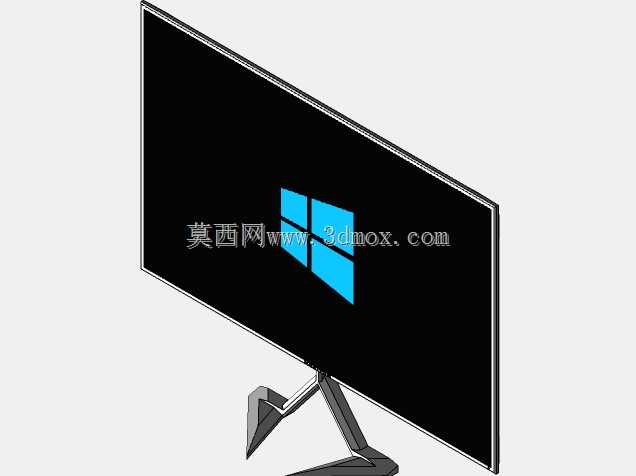

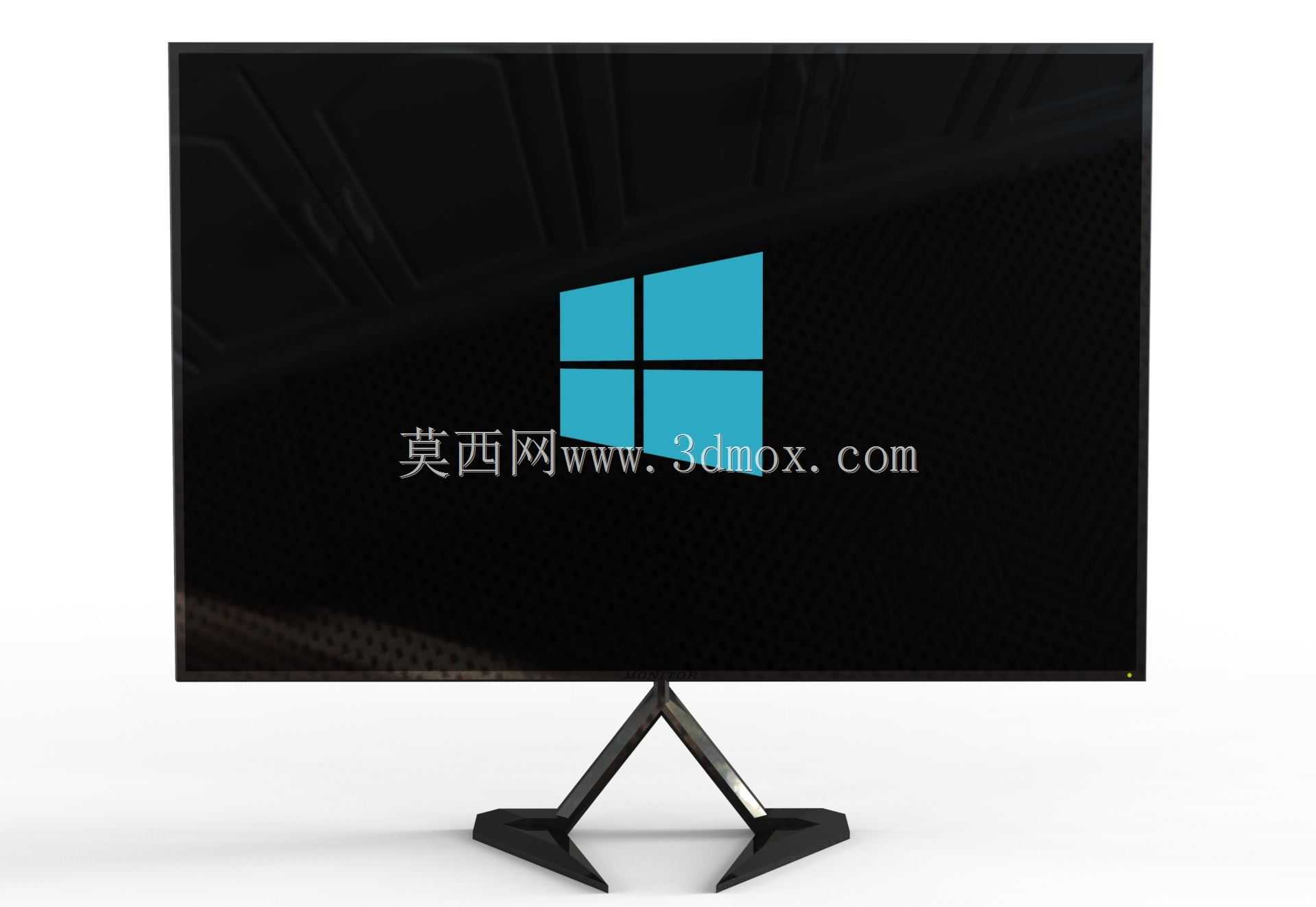

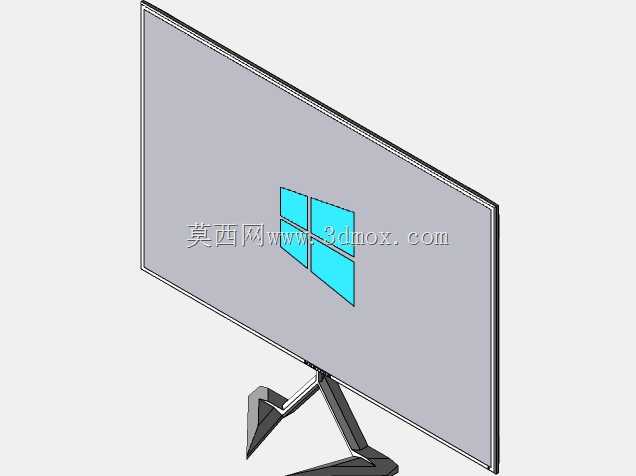

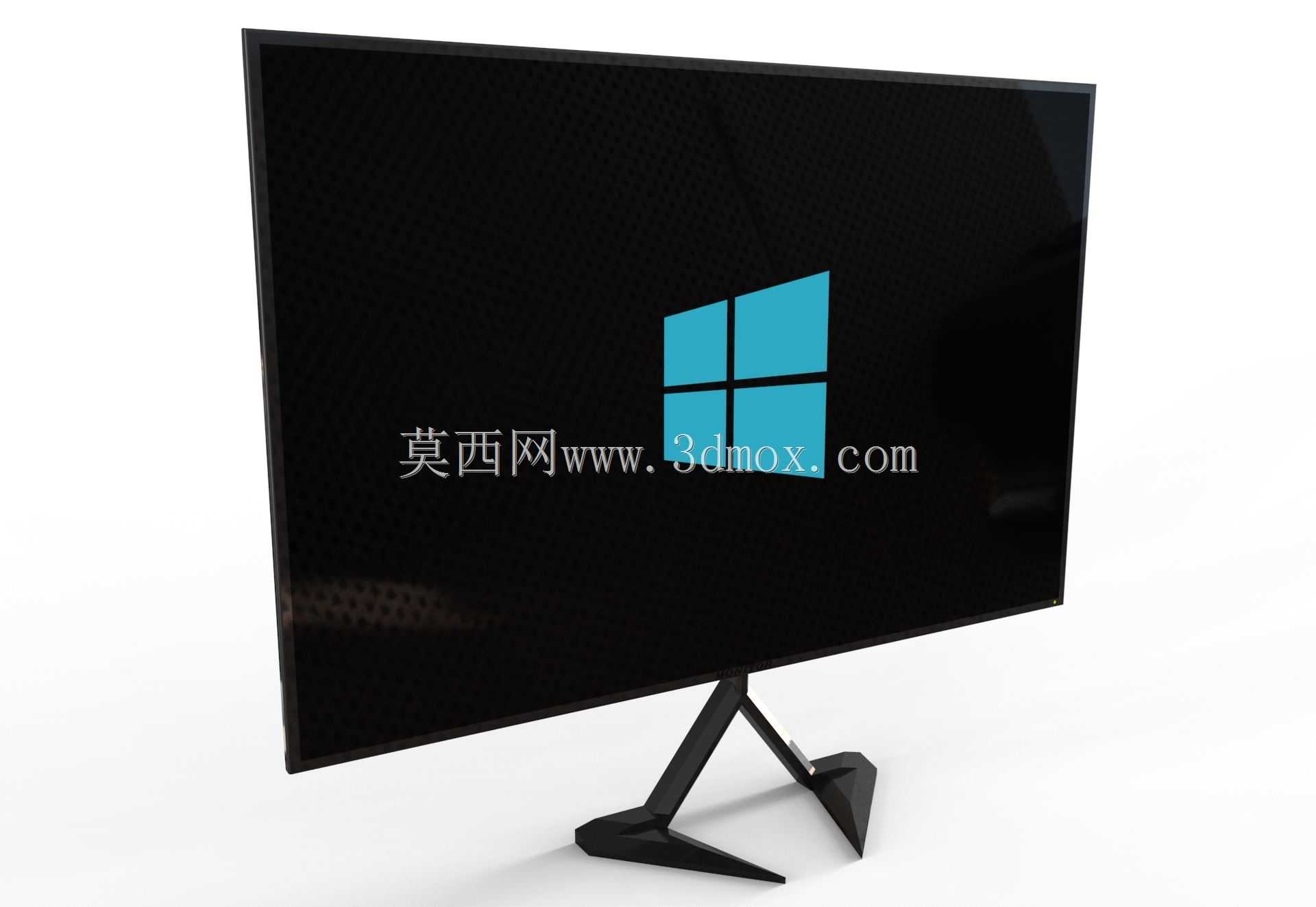

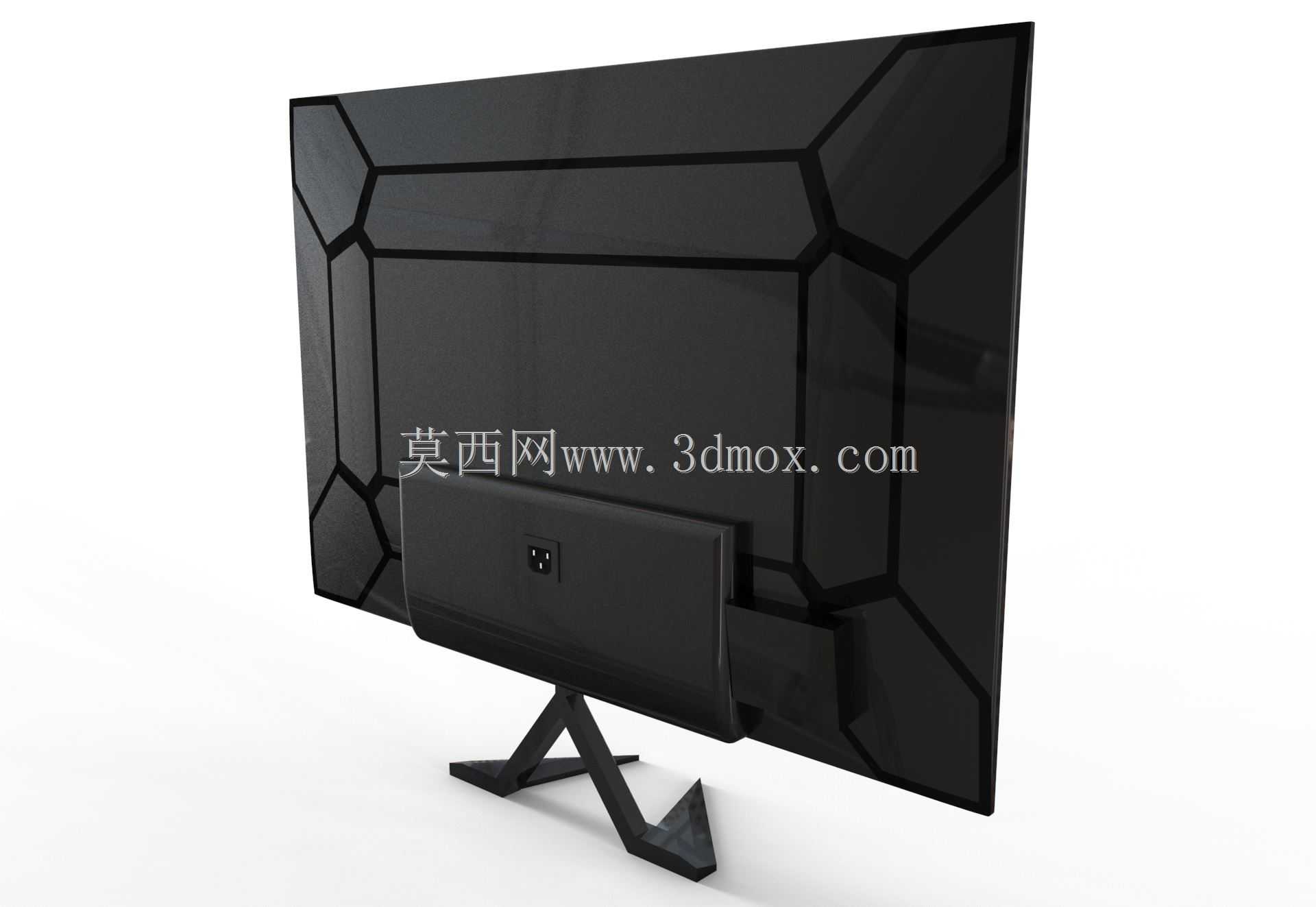

这款桌面显示设备的三维结构设计，首先围绕桌面办公、电竞娱乐、工业工位人机交互三类核心使用场景做边界适配，日常桌面摆放时，支架的X型分叉底座可将整机受力均匀分散到桌面接触点位，避免常规单立柱支架易出现的侧翻风险，底座与桌面的接触区域预留了防滑胶垫安装位，可适配木质、玻璃、金属等不同材质的工作台面，不会在频繁调整屏幕角度时出现滑移。从功能特性来看，整机采用窄边框屏幕封装结构，屏幕显示区域的边框收窄至常规办公显示器的三分之一宽度，既可以在多屏拼接时减少边框带来的视觉割裂感，也能在单人使用时提升屏幕可视区域的占比，适配长时间文档处理、三维建模视图查看、高帧率游戏画面输出等不同使用需求。背部的支架连接点位采用标准VESA孔位布局，除了配套的原厂X型支架外，也可兼容市面主流的显示器悬臂支架、壁挂支架，满足不同工位的安装需求，比如工业控制工位可直接壁挂安装在设备柜体旁，节省操作台的桌面空间，电竞工位可搭配悬臂调整至任意舒适观看角度。设计过程中优先考虑了内部元器件的排布空间，屏幕背部的壳体预留了驱动板、电源模块、信号接口的安装腔体，接口区域集中布置在背部下侧，既方便插拔HDMI、DP等视频信号线，也不会让线材外露影响桌面整洁度。支架的俯仰角度调整结构做了阻尼优化，调整角度时无需额外拧动固定旋钮，单手即可完成-5度到20度的俯仰角度调节，适配不同身高使用者的坐姿视线高度，避免长时间低头或抬头观看造成的颈椎疲劳。整机的外形尺寸控制在27英寸屏幕对应的常规规格范围内，底座的横向跨度不超过40厘米，纵向深度不超过20厘米，在常规60厘米深度的办公桌上摆放时，屏幕距离使用者的视线距离可保持在50到70厘米的健康观看区间，不会占用过多桌面摆放键盘、鼠标、手绘板等外设的空间。屏幕前壳与后壳采用卡扣加隐藏螺丝的固定方式，后期维护拆卸时不会在外观面留下螺丝孔位，兼顾外观整体性与后期维修的拆装便利性，背部的散热格栅沿上边缘布置，利用热空气自然上升的原理带走内部元器件工作产生的热量，无需额外加装散热风扇即可满足长时间高负载运行的散热需求，避免风扇运转产生的噪音干扰办公或娱乐时的使用体验。
