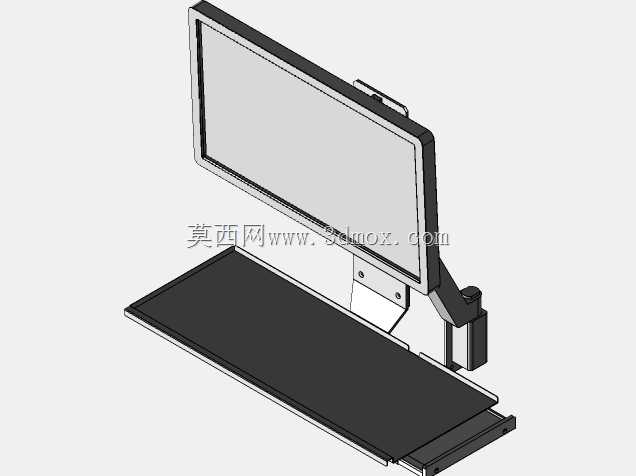

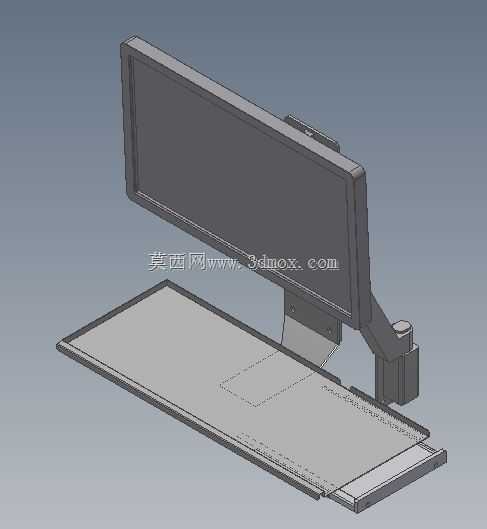

工业级一体化显示器键盘安装支撑结构

在工业操作台、设备操控工位、嵌入式工控站这类场景里，零散放置的显示与输入设备往往会占用大量操作台面空间，线缆杂乱也会给日常运维、工位清理带来不少麻烦，这类一体化支撑结构就是为解决这类工位布局痛点设计的。从结构设计逻辑来看，整个支撑组件采用悬臂挂载式思路，显示端固定支架预留了标准显示设备安装孔位，可适配常规尺寸的工业显示器、触控屏，支撑臂处设置了角度调节锁紧结构，操作人员可根据自身坐姿、站立操作的视线高度调整屏幕俯仰角度，避免长期操作带来的颈部疲劳。下方集成的键盘托架采用抽拉式结构，非操作状态下可完全推至台面下方收纳，不会额外占用工位通行或操作空间，托架边缘做了挡边处理，避免键盘、鼠标在操作或抽拉过程中滑落。安装边界上，整个支撑组件采用侧装固定方式，可直接固定在操作台侧边立柱、设备柜体侧壁上，不需要额外在台面上开孔，不会破坏原有操作台的台面完整性，固定端的连接座做了加强筋处理，可承载常规显示设备加键盘输入组件的总重量，长期使用不会出现悬臂下垂、连接松动的问题。设计过程中充分考虑了工位布线需求，支撑臂内部预留了走线空腔，显示器的电源线、信号线以及键盘的连接线均可从空腔内排布，避免线缆外露勾挂物件，也能减少线缆积灰。实际使用时，这类支撑结构可将显示设备抬升至操作人员视线平齐高度，键盘托架拉出后刚好处于手臂自然下垂的操作高度，符合人机工程学的操作姿态，能有效降低长期工位操作的疲劳感。相比传统的桌面放置式布局，这种一体化支撑结构能节省至少三分之一的台面操作空间，操作人员可在空余台面上放置操作工具、记录文档、检测工件等物品，大幅提升工位的空间利用率。结构的活动连接处均采用耐磨衬套设计，频繁调节角度、抽拉托架也不会出现卡顿、旷量过大的问题，适配工业场景下高频次、长时间的使用需求，不需要频繁做维护调整。
