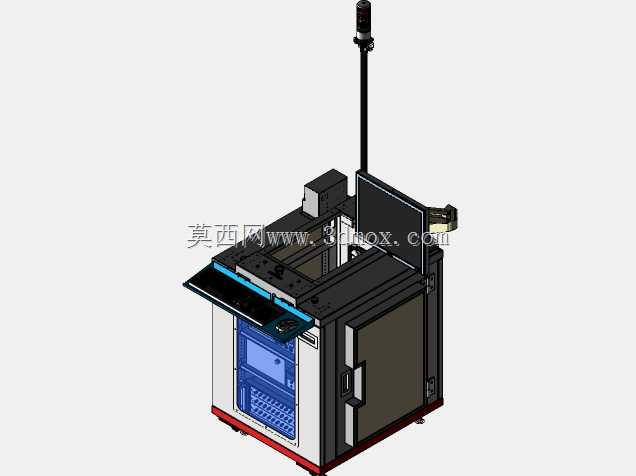

工业产线定制化功能测试架组件结构

　　这套测试架组件主要面向电子、机加零部件的出厂前功能检测工位设计，适配中小尺寸零部件的批量检测场景，在3C电子、小型机加工件的产线终检环节，这类架体是衔接生产与品控的核心载体，替代传统人工手持检测的低效模式，把检测动作、工装定位、信号采集、状态提示全部整合到单台架体上，减少操作人员的动作冗余。从结构布局来看，架体采用铝型材搭建主体框架，底部预留脚轮安装位与调平脚垫接口，兼顾工位移动需求与检测时的稳定性，整体安装边界控制在常规单人操作工位的尺寸范围内，宽度适配标准工业操作台的摆放要求，深度方向预留了操作人员的站立操作空间，顶部伸出的立柱用于安装状态警示灯，可在检测完成、异常触发时输出不同颜色的光信号，

　　让现场管理人员远距离就能识别工位的运行状态。架体的操作台面做了分层设计，上层是检测工装的安装平面，预留了通用的T型槽与螺纹安装孔位，可根据不同被测件的定位需求快换工装夹具，不需要对架体主体做二次加工；中层空间用于放置检测用的控制模块、数据采集单元，侧面预留了走线槽与散热通风口，避免线缆杂乱堆积影响维护，同时保证电气元件的工作温度处于合理区间；下部的柜体空间可用于存放检测辅具、备用工装，柜门采用带锁的钣金结构，防止无关人员触碰内部电气元件引发安全问题。设计过程中优先考虑了操作的人机工程，操作台面的高度匹配成年操作人员站立时的手肘高度，减少长时间操作的疲劳感，台面边缘做了倒角处理，避免尖锐边角划伤操作人员；

　　伸出的操作托板可放置待检测件与已检测件，区分物料的待检与已检区域，避免混料。架体上预留的显示屏安装位可直接固定触控显示屏，实时显示检测数据、合格判定结果，操作人员不需要额外外接显示设备就能完成全部检测流程；侧面安装的扫码枪支架可固定扫码设备，在检测前扫描被测件的追溯码，把检测数据与产品编码绑定，满足产线的质量追溯要求。从结构强度来看，铝型材框架的连接部位采用高强度角件加固，台面下方增加了钣金支撑梁，可承受常规检测工装与被测件的总重量，不会出现长期使用后的台面变形问题；警示灯立柱与框架的连接部位做了加强筋设计，避免设备移动过程中立柱晃动导致警示灯移位。电气走线全部内置在型材槽与柜体内部，外部仅预留检测接口与电源接口，既保持外观整洁，

　　也能避免线缆被物料、工具剐蹭导致的线路破损问题。架体的各个功能模块采用模块化设计思路，警示灯、台面工装、扫码支架、显示单元都可以根据实际检测需求做位置调整或者部件更换，不需要拆解主体框架就能完成功能升级，适配多品种小批量的生产检测需求，当被测产品换型时，只需要更换台面上的定位工装、调整检测程序就能快速切换检测品类，减少产线换型的等待时间。在安装边界的考量上，架体的整体外轮廓没有突出的尖锐部件，各个外伸部件都做了圆角处理，在产线排布时不会与周边的输送线、其他工位设备产生干涉，底部的脚轮带锁止结构，移动到指定工位后锁止脚轮、配合调平脚垫就能完成设备固定，不需要做地面打孔安装，适配柔性产线的工位调整需求。
