双工位产品功能测试治具结构

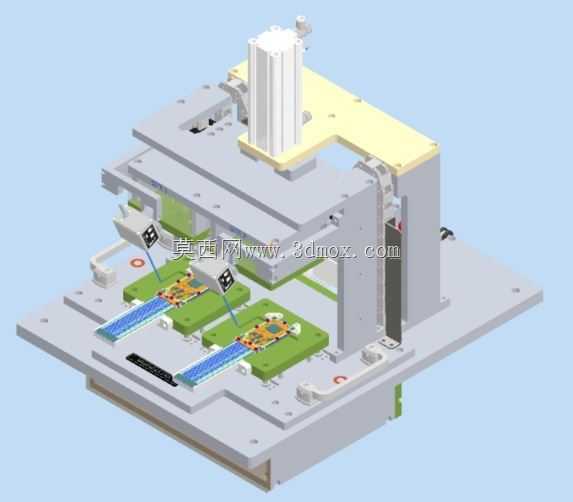

　　这套双工位测试治具主要面向消费电子、小型模组或电路板类产品的产线功能检测场景，用于在产品组装完成后，通过模拟实际装配状态完成通电、信号导通、外观配合或关键性能参数的快速核验。治具采用左右并排的双工位布局，操作人员可在一侧工位完成取放料、扫码或目视确认时，另一侧同步执行压合与测试动作，从而减少等待时间，提高单机节拍利用率。整体结构以底板作为承载基准，底板上布置两组产品定位区域，每组区域均设置绿色仿形载板，用于承托待测产品并限制其平面自由度。载板轮廓依据产品外形进行避让设计，既保证产品放入后位置重复一致，又避免对敏感外观面造成硬接触。载板周边布置定位销、挡块和快速压紧结构，使产品在测试过程中不会因探针接触力产生位移。

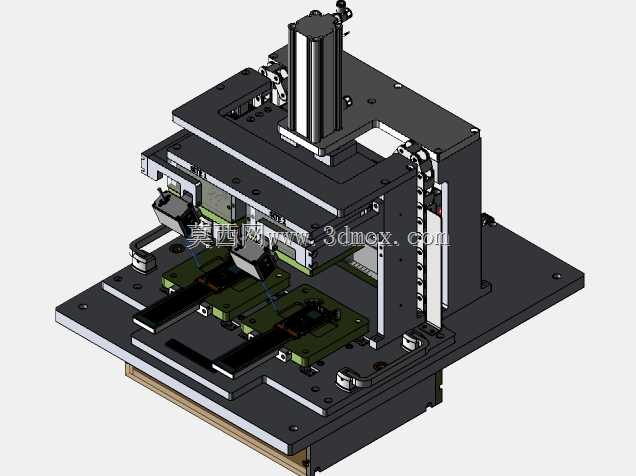

　　上部采用立式框架支撑压合机构，框架由侧板、横梁和加强连接件组成，形成稳定的门式受力路径。压合动力源布置在横梁上方，输出端通过浮动接头与下压平台连接，可补偿少量同轴度误差，降低刚性连接带来的别劲风险。下压平台下方对应产品测试点设置探针安装板、压头和缓冲件，当平台下行时，探针先接触产品焊盘或连接器，随后压头继续提供稳定压力，确保测试信号可靠导通。两侧黑色导向件沿竖向布置，用于约束下压平台的运动方向，抑制偏载造成的倾斜。对于双工位同时作业的情况，横梁跨距需要覆盖两个载板区域，设计时重点控制横梁弯曲变形，避免中间或端部压合高度不一致。机构在行程末端设置限位块，防止过压损伤产品；压头材料和接触位置根据产品表面特性选择，靠近电路板区域采用绝缘、

　　耐磨材料，靠近外壳区域则增加软垫以分散压力。治具底板预留了传感器、按钮、指示灯和测试接口的安装空间，侧面可布置走线槽，将探针线束、传感器线和动力线分区整理，减少调试阶段线路干涉。底板边缘设置吊装或固定孔位，便于将整台治具嵌入半自动测试台或标准工作台内。从安装边界看，设备占地以长方形底板为基准，上部动力元件突出于横梁顶面，维护时需要预留上方拆装行程；左右两侧应留出操作人员取放产品和打开安全护罩的空间，后侧则用于线束引出与测试仪器连接。该结构强调定位重复性、压合一致性和换型便利性，载板可通过螺钉与销钉快速更换，以适配相近尺寸产品的小批量多品种生产。
