20针双排PCB插座连接器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248254
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计
  • 20针双排PCB插座连接器结构设计

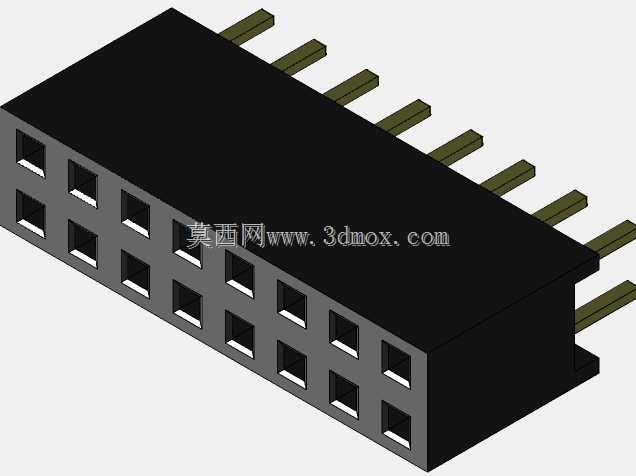

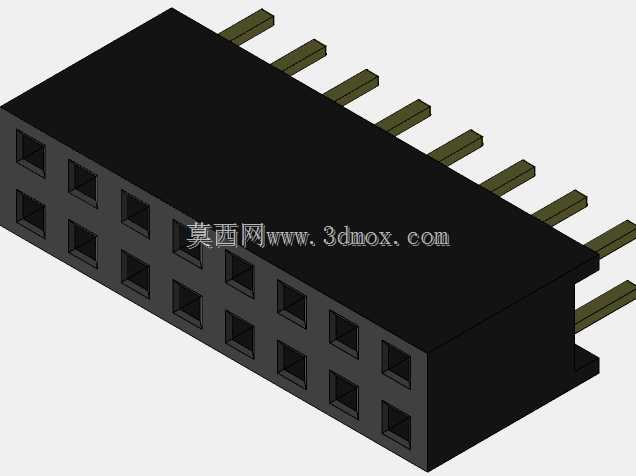

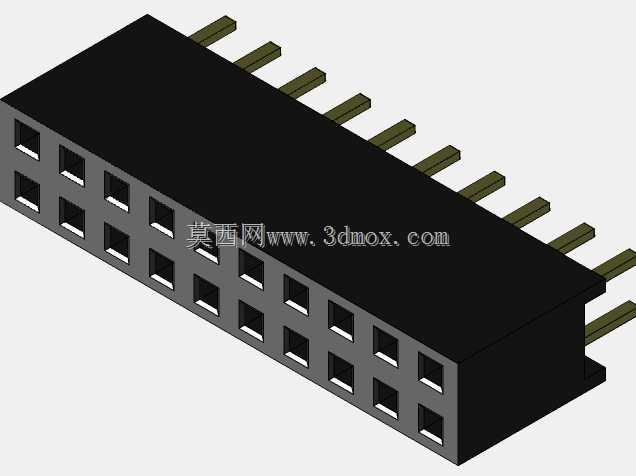

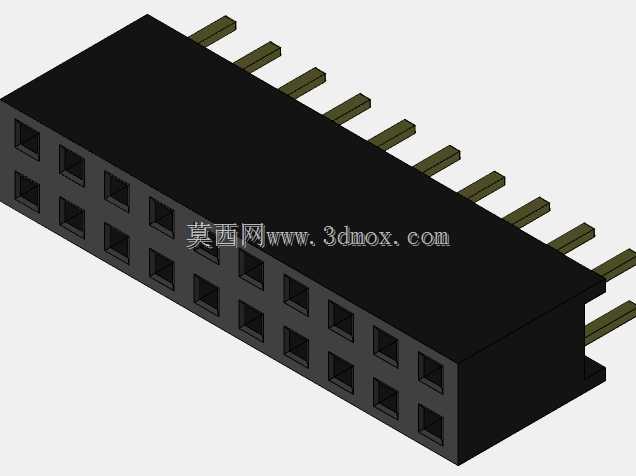

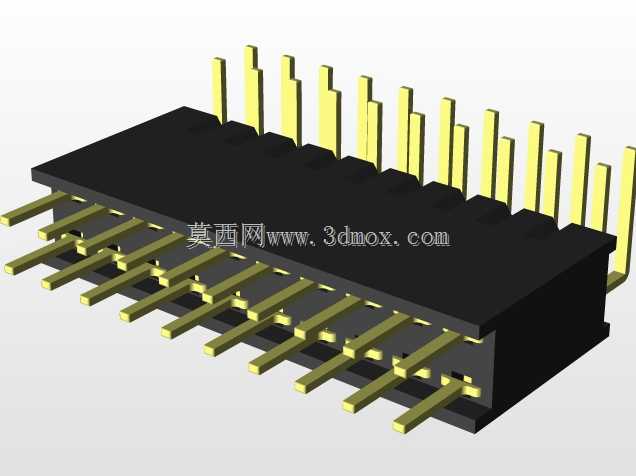

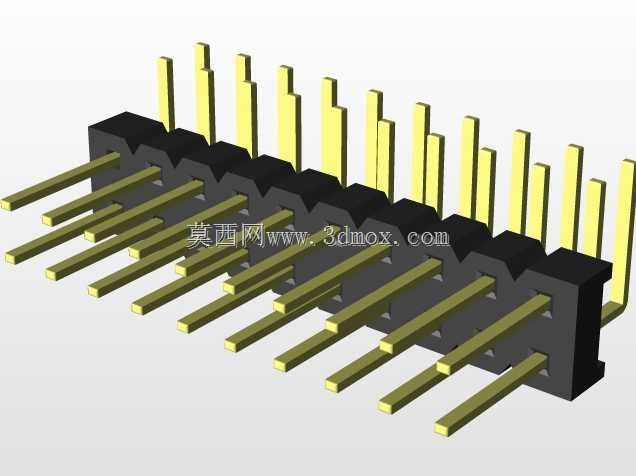

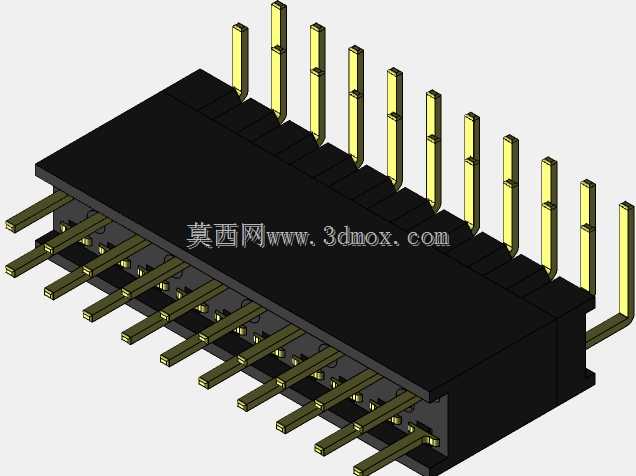

在电子设备的板级互联场景中,这类20针双排PCB插座连接器承担着信号与小功率电源的板间传输职责,常见于工业控制板卡、嵌入式设备、通信终端的板对板连接工位,用来实现两块平行排布PCB之间的可拆卸式电气连接,避免焊接式连接带来的后期维护拆换困难问题。从结构设计逻辑来看,该款连接器采用双排错位排布的插孔结构,单排10个接触位,总计20个连接通道,插孔内部采用弹性接触结构设计,公头插脚插入后可依靠弹性形变提供稳定的接触正压力,降低长期使用过程中接触电阻升高、信号传输中断的风险。绝缘基座采用耐高温工程塑料注塑成型,黑色基座的外形轮廓做了边角倒角处理,既可以避免生产装配过程中锐边划伤操作人员,也能在SMT回流焊过程中减少应力集中导致的基座开裂问题。插脚采用标准直插式设计,引脚间距符合行业通用的2.54mm排针排母规范,插脚伸出基座的长度经过精确核算,既能够保证穿过PCB对应安装孔后露出足够的焊接长度,也不会因为引脚过长导致焊接后余高过高,占用板卡上方的元件排布空间。安装边界方面,该连接器的基座宽度适配双排插针的排布间距,长度方向对应20针的总排布尺寸,安装时需要在PCB上对应位置钻出两排共20个等间距安装孔,孔位公差控制在±0.05mm范围内,避免出现插脚无法顺利插入的装配问题。基座底部做了定位凸台设计,装配时可以卡入PCB上预先开设的定位槽内,防止过波峰焊过程中连接器出现偏移浮高问题。接触件的材质选用锡磷青铜带冲压成型,表面做镀锡处理,兼顾导电性能与焊接可靠性,绝缘基座的材质选用UL94V-0级阻燃PBT材料,能够满足电子设备的阻燃安全要求。在实际选型应用中,这类连接器需要匹配对应规格的20针双排公头排针使用,插拔力控制在合理区间,既可以保证日常使用中连接稳固不会松脱,也能在设备维护拆换时不需要过大的插拔力,避免损坏PCB板上的焊盘。设计建模过程中,需要重点关注插孔内部弹性接触臂的形变行程,确保插脚插入时弹性臂的形变量在材料弹性极限范围内,不会出现塑性变形导致接触失效,同时要保证各插脚之间的绝缘间距满足电气安全要求,避免相邻引脚之间出现高压击穿、信号串扰的问题。基座上的插孔位置度需要严格管控,保证所有插脚能够同时顺利插入对应插孔,不会出现个别引脚对位偏差导致的插装困难。
