机架式APC智能不间断电源结构设计

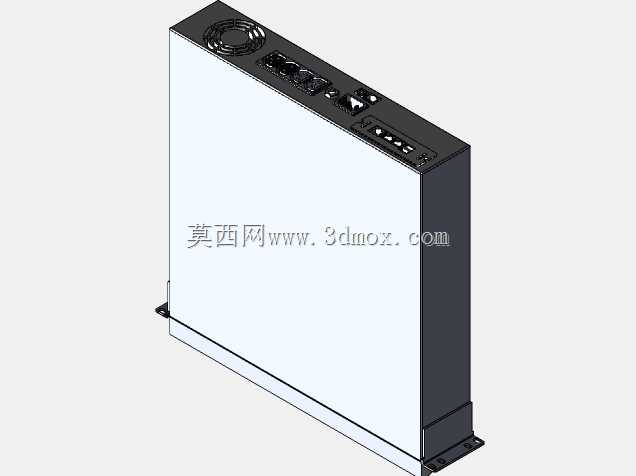

在数据中心机房、工业控制机柜、弱电系统集成场景中，机架式安装的供电保障设备是整套系统稳定运行的核心支撑单元，这款智能UPS的三维结构完全按照标准19英寸机柜安装规范设计，可直接适配常规服务器机柜的U位安装空间，两侧预留的安装挂耳结构与机柜立柱的安装孔位完全匹配，安装时无需额外定制转接支架，直接通过标准机柜螺丝即可完成固定，设备整体厚度适配机架安装的深度边界，不会出现突出机柜或者与柜内其他设备干涉的问题。从功能布局来看，设备顶面集成了散热风道、电源输入输出接口、通讯配置端口与状态操作区域，散热风扇采用内嵌式安装设计，避免突出的结构影响机柜内走线或者相邻设备的安装，接口区域按照强弱电分离的原则排布，强电输入输出端口集中在一侧，弱电通讯与配置端口集中在相邻区域，减少现场布线时强弱电信号的干扰，操作按键与状态指示区域设置在靠近机柜外侧的位置，运维人员在机柜正面即可完成状态查看与基础操作，无需将设备抽出机柜。设备主体采用钣金折弯拼接的壳体结构，前面板为平整的封闭面板，可根据需求定制品牌标识或者状态显示窗口，壳体侧面预留了对流散热的通风间隙，配合顶部的轴流风扇形成定向散热风道，能够带走设备内部功率模块、电池组工作产生的热量，保证长时间带载运行时的温度处于合理区间。底部的支撑结构既可以满足机架安装时的承重需求，也可以在临时桌面放置、塔式安装场景下提供稳定的支撑，不需要额外选配底座配件。在结构设计过程中，充分考虑了内部元器件的排布空间，功率变换模块、电池仓、控制电路板的安装位都预留了足够的装配与检修间隙，壳体的拼接处采用卡扣加螺丝的双重固定方式，既保证了壳体的结构强度，也方便后期运维时的拆解维护，所有外部接口的开孔位置都做了卷边处理，避免布线时划伤线缆绝缘层，安装挂耳的承重能力经过结构校核，能够承受设备满配电池后的整体重量，不会出现长期挂载后变形的问题。对于做机房布局设计、机柜集成配置的工程人员来说，这个三维模型可以直接导入到机房布局装配文件中，用来核验机柜内的U位占用、走线空间预留、相邻设备的安装干涉问题，也可以作为配套供电方案选型时的结构参考，确认设备的安装尺寸与现场机柜的匹配度，避免选型后出现尺寸不符无法安装的问题。
