三星10000毫安快充移动电源结构设计

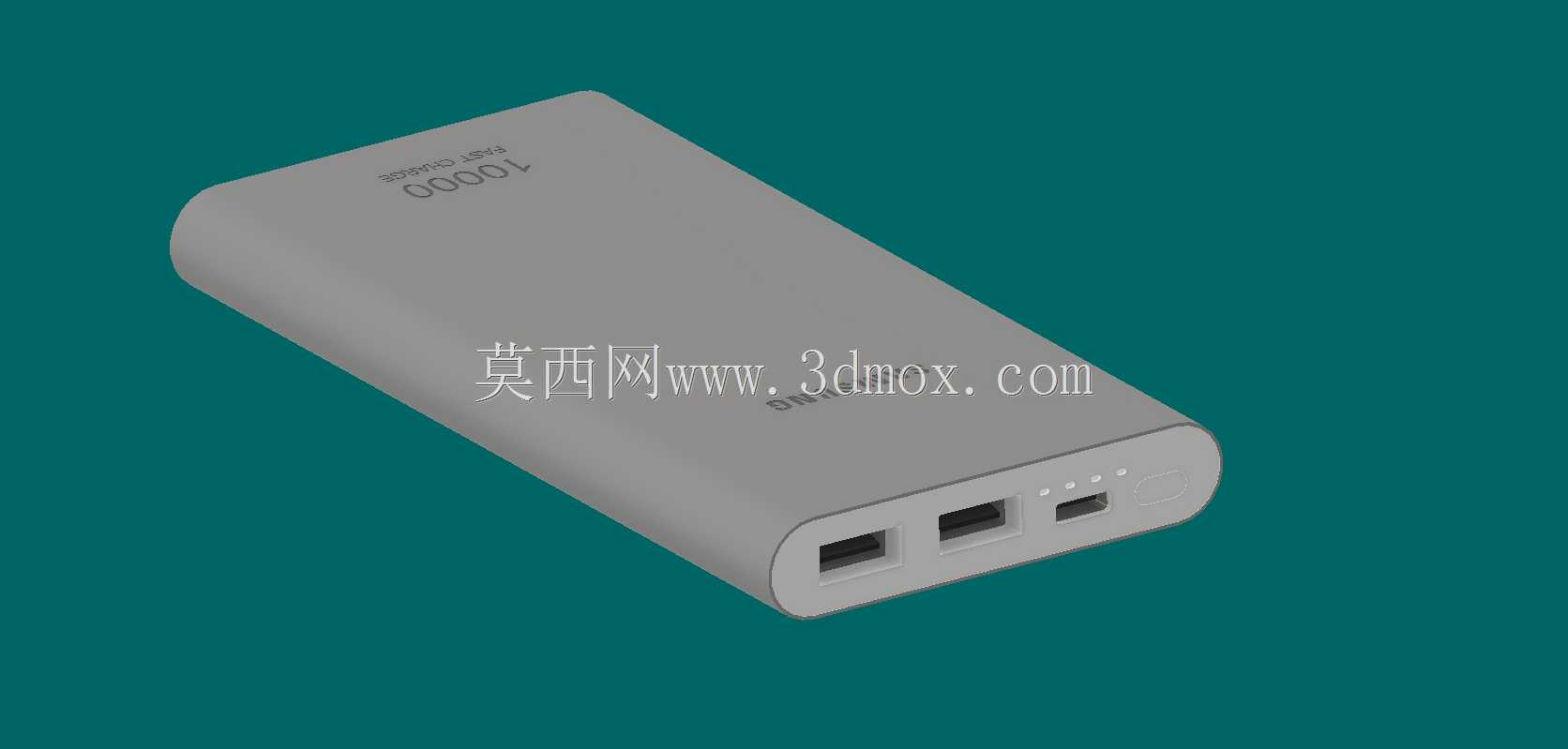

这款10000毫安容量的快充移动电源，在日常消费电子配套场景中覆盖了差旅通勤、户外作业临时补能、多设备随行供电等高频使用需求，作为随身便携储能配件，其结构设计需要在有限的外形空间内平衡电芯排布、接口布局、握持手感与散热性能的多重约束。从整体外形来看，产品采用圆角长方体的一体化壳体设计，所有棱边均做了大弧度过渡处理，单手握持时不会出现硌手的锐角触感，壳体表面采用细磨砂质感的面壳处理，既可以减少日常使用中的划痕残留，也能提升握持时的摩擦系数，避免从光滑桌面或者手中滑落。接口端统一布置在壳体的短边侧面，依次排布两个标准USB-A输出接口、一个Type-C输入输出接口，同时在接口旁设置了四颗点状电量指示灯与实体功能按键，这种集中式的接口布局一方面可以简化内部PCB板的走线排布，减少线束弯折带来的可靠性风险，另一方面也让用户在插接充电线时不需要反复寻找接口位置，盲操作的便利性更强。内部结构设计上，10000毫安的容量采用两颗并联的圆柱锂电芯排布方案，电芯与壳体之间预留0.8mm的缓冲间隙，填充轻质缓冲泡棉吸收日常跌落时的冲击能量，避免电芯受挤压出现安全隐患；PCB主控板固定在接口端的内壳卡槽中，板载的快充协议芯片、升压模块与散热铜片直接贴合内壳的导热筋位，将大电流充放时产生的热量均匀传导到整个壳体表面散出，避免局部积热导致的元器件寿命衰减。壳体的上下盖采用卡扣加局部超声焊接的固定方式，既保证了整机的装配缝隙均匀度，也能在需要售后拆解时通过专用工具分离壳体，不会对内部元器件造成二次损伤。在安装边界的尺寸控制上，整机厚度控制在14mm以内，长度和宽度适配常规牛仔裤口袋与小型随身包的内部尺寸，重量控制在220g左右，长时间放在口袋中也不会产生明显的坠重感。指示灯的导光件采用内嵌式设计，与壳体表面保持齐平，不会因为突出的结构被口袋中的杂物刮蹭损坏，按键的触发行程设置在0.3mm，既避免了放在包中被挤压误触触发电量显示，也能保证按压时的清晰反馈。输出接口的内圈做了加厚的塑胶补强结构，多次插拔充电线后也不会出现接口松动脱落的问题，接口与壳体开孔的同轴度控制在0.1mm以内，充电线插接时不会出现卡滞或者偏斜的情况。
