机架式SHDSL调制解调器结构设计

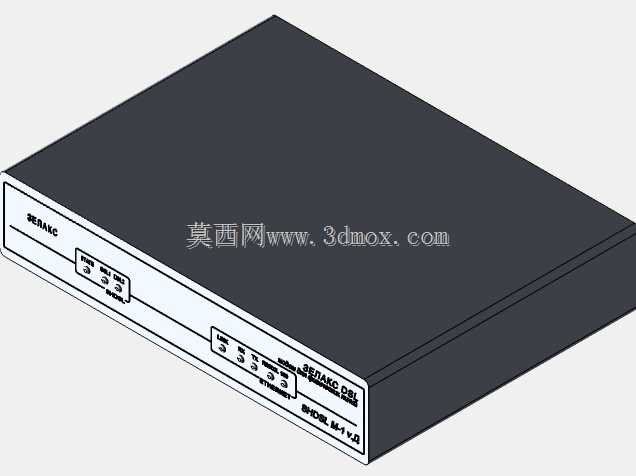

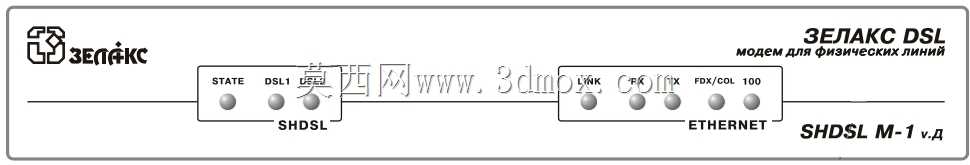

　　在工业现场总线改造、老旧厂区专线扩容以及运营商边缘接入场景中，铜线资源往往无法一次性全部替换为光纤，SHDSL类对称高速数字用户线设备承担着在既有双绞线对上延伸以太网业务的关键角色。本次建模对象为一款1U高度机架式SHDSL线路调制解调单元，正面面板布局围绕运维人员日常操作习惯展开：左侧区域设置STATE状态指示灯与DSL1线路同步灯，灯珠采用下沉式遮光孔设计，避免机房冷通道照明在灯面形成反光，巡检人员从机柜正面斜向观察即可快速判断链路握手、训练、数据转发三个阶段；右侧依次排布LINK链路灯、ACT数据收发灯、RX/TX收发指示灯以及RDX/COL、100速率与冲突指示灯，每一颗灯位旁均丝印英文缩写，面板下方对应标注SHDSL与ETHERNET功能分区，即使在暗光环境下借助机柜照明也能准确识别端口状态。

　　从安装边界来看，整机采用标准19英寸机架宽度，前面板两侧预留机柜固定耳螺钉孔，可直接装入标准服务器机柜或壁挂式网络机柜，深度方向控制在浅进深尺寸范围内，适配弱电井、楼道箱、工业控制柜等纵深有限的安装空间。机箱主体采用折弯钣金结构，上盖与底壳通过侧边卡扣加后部螺钉组合固定，既保证批量装配时的拆装效率，也满足EMI屏蔽对壳体连续性的要求；两侧板冲制长条状通风孔，孔形沿内部风道走向排布，内部交换芯片与线路驱动芯片热量通过导热垫传导至底壳，再经由自然对流从侧孔排出，在无风扇条件下即可满足工业温度区间长期运行需求，同时避免风扇积灰、轴承失效带来的维护隐患。

　　接口排布方面，设备背部集中布置SHDSL双绞线端子与10/100M以太网电口，线路侧端子采用压线式接线结构，适配现场不同线径的市话电缆，以太网口支持MDI/MDIX自动翻转，对接上位交换机、PLC控制网或视频编码器时无需手工区分直连与交叉线缆。前面板指示灯与背部接口的位置对应关系在结构设计阶段就经过走线校核：内部PCB以横向分区方式布置，左侧为线路驱动与隔离变压器区域，右侧为交换芯片、电源模块区域，强弱信号在板内保持足够间距，钣金壳体内部预留接地螺柱，使屏蔽层、机壳、机房接地排形成连续低阻通路，抑制长线引入的浪涌与共模干扰。

　　建模过程中，对面板丝印文字、指示灯导光柱、按钮间隙、折弯圆角以及机柜安装耳的让位缺口均做了实体还原，导光柱采用透明PC材质特征，与面板开孔之间保留装配间隙，防止钣金公差导致光柱卡滞；机箱上下盖的折边咬合量、螺钉柱高度、PCB支撑柱位置均按照实际钣金装配逻辑搭建，便于结构工程师在此基础上展开干涉检查、机柜布局校核与散热仿真。对于需要在既有铜缆基础设施上扩展工业以太网、串联远程I/O站点或搭建临时专线链路的工程团队而言，该模型可直接用于机柜排布演示、安装空间核算以及通讯柜成套方案的结构验证，帮助设计人员在投产前确认面板操作空间、线缆弯曲半径与两侧散热间距，避免现场装机时出现端口遮挡、风道受阻或机架固定孔位不匹配等典型问题。
