M24吊环起重眼螺栓三维建模设计

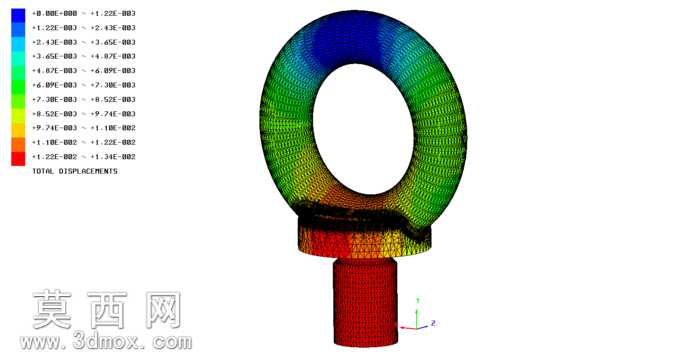

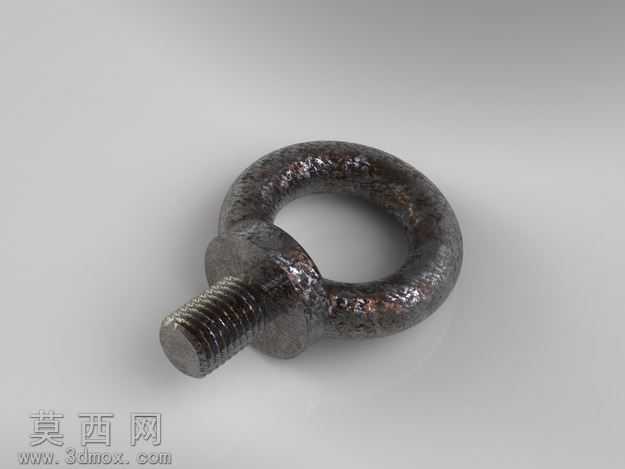

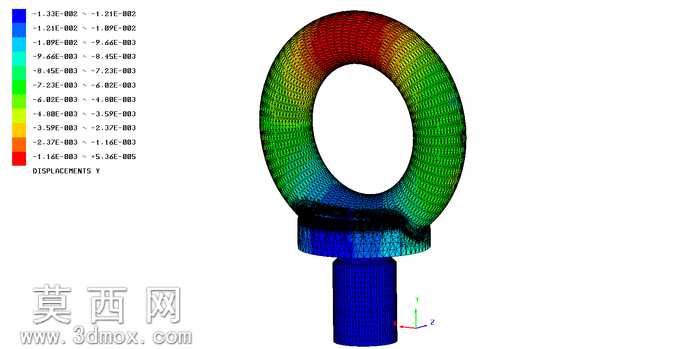

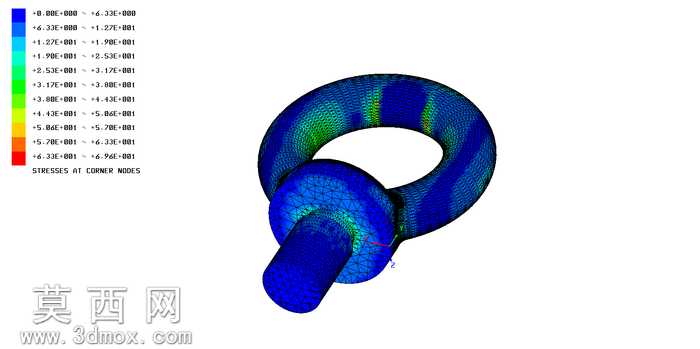

本次建模针对M24规格吊环眼螺栓开展全参数化三维设计，建模初期先梳理该类起重紧固件的核心结构逻辑：整体由环形吊环与外螺纹螺杆两部分一体成型构成，建模时先绘制吊环的环形闭合截面轮廓，通过扫掠特征生成环形主体，同时处理吊环与螺杆衔接位置的过渡圆角，该区域是应力集中高发区，建模时严格按照起重吊具的结构规范设置圆弧过渡半径，避免直角结构带来的应力断裂风险。螺杆部分采用M24标准公制外螺纹参数建模，通过螺旋线扫描切除生成真实的螺纹牙型结构，还原螺纹的牙距、牙高参数，确保模型可直接用于后续的装配干涉检查与有限元受力分析。材质渲染阶段，针对该类起重螺栓常用的锻造合金钢材质做质感调整，基础材质添加轻微的锻造表面粗糙纹理，模拟实际锻造成型后的金属表面质感，金属反射度调整为中低反射，匹配高强度合金钢的哑光金属特性，同时在吊环与螺杆的衔接位置添加轻微的使用磨损质感，让渲染效果更贴近工业实际使用场景。结构设计上严格遵循起重吊环螺栓的载荷设计要求，吊环的环体内径、截面直径均匹配400公斤额定负载的强度要求，建模完成后对环形受力段、螺纹啮合段、衔接过渡段三个核心受力区域做结构校验，确保各部分的壁厚、截面尺寸满足起重作业的强度冗余要求。设计过程中兼顾模型的可编辑性，所有特征参数均做关联设置，后续可通过修改螺纹规格、吊环尺寸快速衍生不同载荷等级的同系列眼螺栓模型，模型同时保留了实体与曲面特征的可编辑性，可直接导入各类CAE软件开展有限元受力分析，验证400公斤负载下的应力分布、形变位移情况，也可用于起重设备、模具吊装结构的装配模拟，验证吊装点位的匹配度与安装空间是否满足作业要求。
