TP-LINK迷你便携有线路由器结构设计

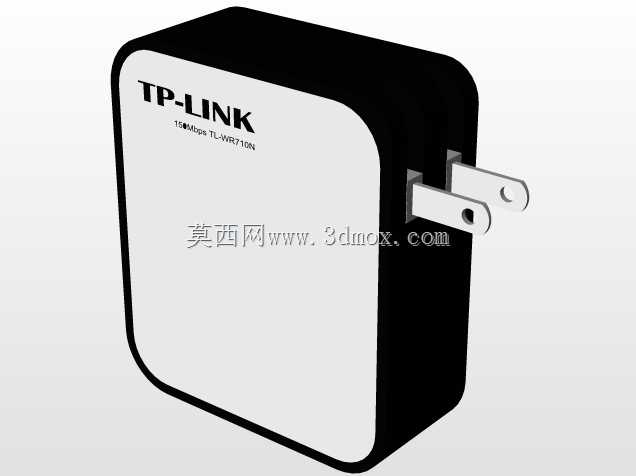

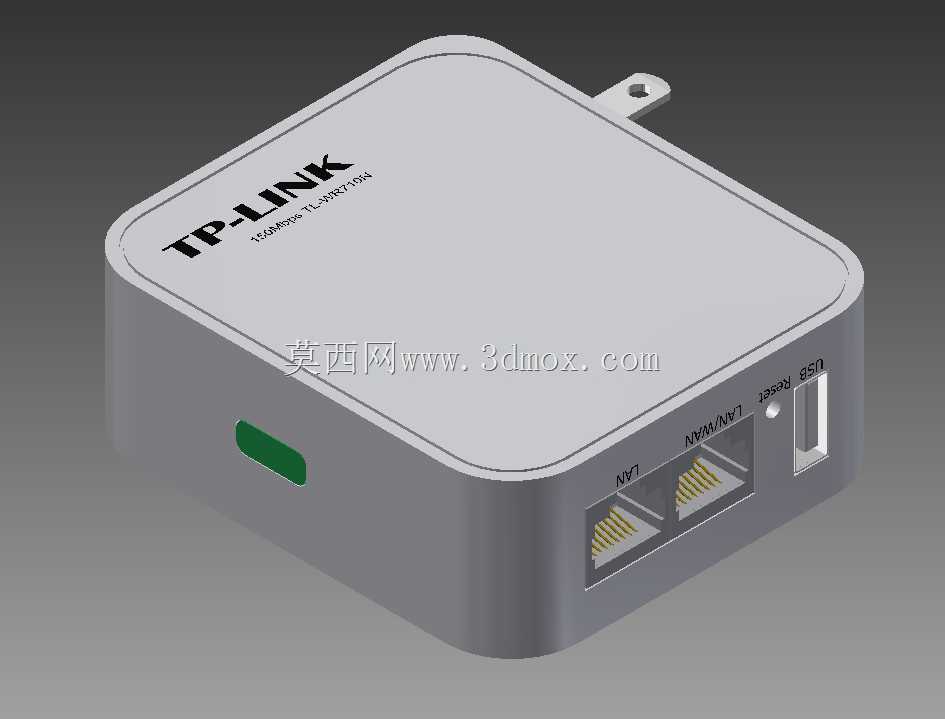

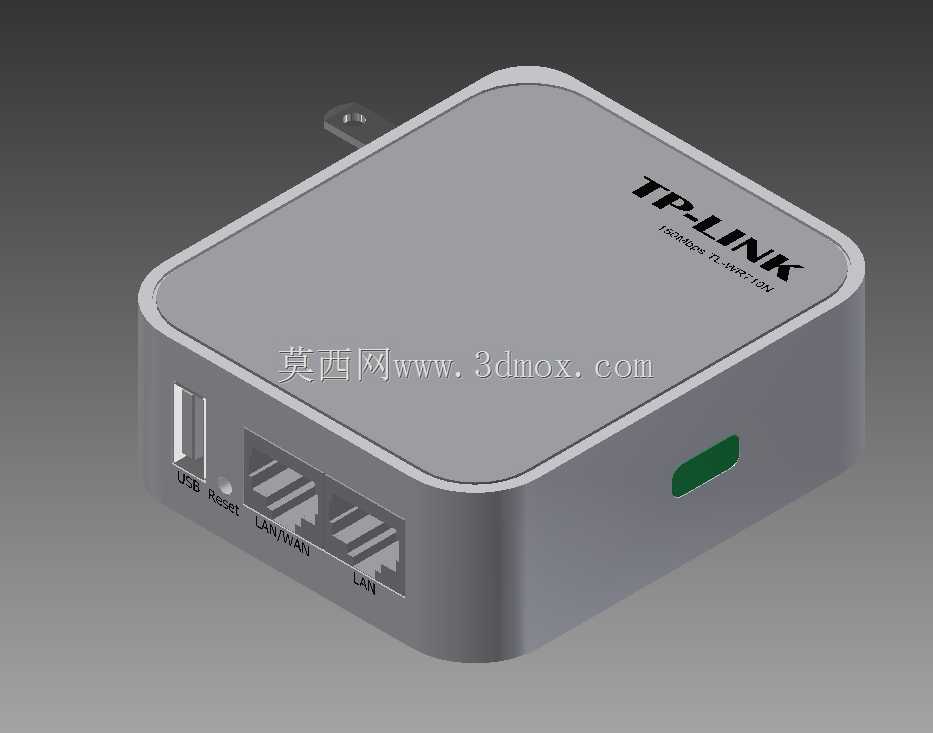

这款迷你型有线路由器的结构设计，优先适配差旅办公、小型临时组网的使用场景，整体采用直插式取电结构，无需额外配置电源适配器，可直接插接在墙面五孔插座上取电工作，大幅降低携带负担与现场布线的复杂度。从结构布局来看，壳体采用上下扣合的圆角方形设计，边缘做R3圆弧过渡处理，既避免注塑成型后的锐边毛刺，也能减少收纳过程中与其他随身物品的刮蹭，整体厚度控制在25mm以内，插在墙面插座时不会过度突出，降低被误碰脱落的概率。壳体正面预留品牌标识的丝印区域，顶面集成状态指示灯，采用半透明PC材质做导光结构，无需额外加装导光柱，可直接将PCB板上贴片LED的光线均匀导出，工作状态下指示灯亮度柔和，不会产生刺眼的光污染。接口区域集中布置在壳体侧立面，依次排布两个百兆LAN/WAN复用网口、一个USB供电输出口，网口采用沉板贴片式连接器，相比直插式网口可压缩1.5mm的壳体内部厚度空间，接口边缘做0.8mm的凸台防护结构，避免插拔网线时接口受力直接传递到PCB焊盘，提升反复插拔后的结构可靠性。USB接口可对外输出5V直流电源，能直接给小型随身数码设备供电，拓展了设备的使用场景。壳体侧面的复位按键采用内凹式设计，按键端面低于壳体外表面1.2mm，避免日常插拔线材时误触复位，按键采用一体式硅胶按键结构，装配时直接卡接在上下壳的定位槽内，无需额外螺丝固定，减少装配工序。内部PCB板采用四角定位柱固定，定位柱与壳体一体注塑成型，柱高预留0.2mm的装配间隙，配合缓冲泡棉可抵消运输过程中的振动冲击，避免PCB板受挤压产生元器件虚焊。壳体表面采用细晒纹处理，既提升握持插拔时的摩擦力，也能减少日常使用中指纹、划痕的残留，保持外观整洁。取电插脚采用折叠式结构设计，收纳状态下插脚完全嵌入壳体预留的凹槽内，不会突出壳体表面，方便放入公文包或口袋携带，插脚转轴处采用阻尼结构，展开后可保持稳定的插接角度，适配不同安装角度的墙面插座。从散热设计来看，壳体上下盖的扣合缝隙预留0.3mm的通风间隙，内部PCB板上的主芯片位置对应壳体区域预留薄型散热片的安装空间，可在满负载工作时将芯片热量通过壳体均匀散出，无需开设大面积散热孔，避免灰尘、蚊虫进入壳体内部影响电路稳定性。这款设备的结构设计充分平衡了便携性、可靠性与功能拓展性，所有结构件均采用常规注塑工艺即可实现量产，装配流程简单，适合小批量快速落地生产，可满足临时办公组网、小型弱电箱扩展、差旅网络共享等多场景的使用需求。
