Commodore C64专用磁带端口连接器结构

在复古计算机硬件复刻、老式电子设备维修以及定制化复古计算外设开发场景中，这类适配Commodore C64设备的磁带端口连接器，是实现主机与磁带存储外设信号连通的核心硬件部件。不少从事复古电子设备修复、定制PCB开发的结构工程师，在复刻C64相关外设时，往往会因为原装接插件停产、配件稀缺而需要重新建模制作适配的连接器，这类接插件的建模精度直接决定了外设与主机连接的稳定性，一旦触点对位偏差、安装尺寸不符，就会出现信号传输中断、接触不良的问题，直接影响磁带存储设备的读写可靠性。

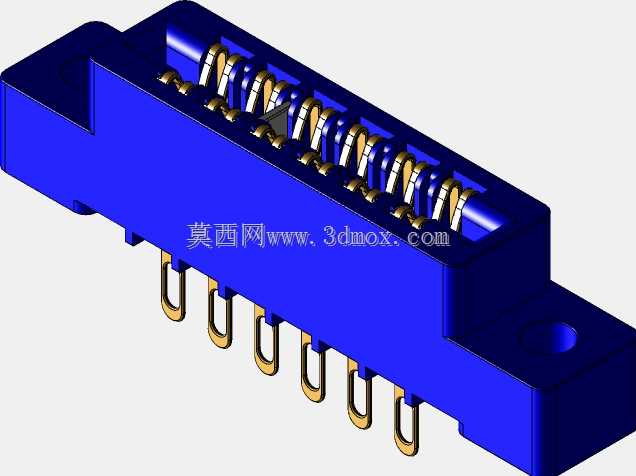

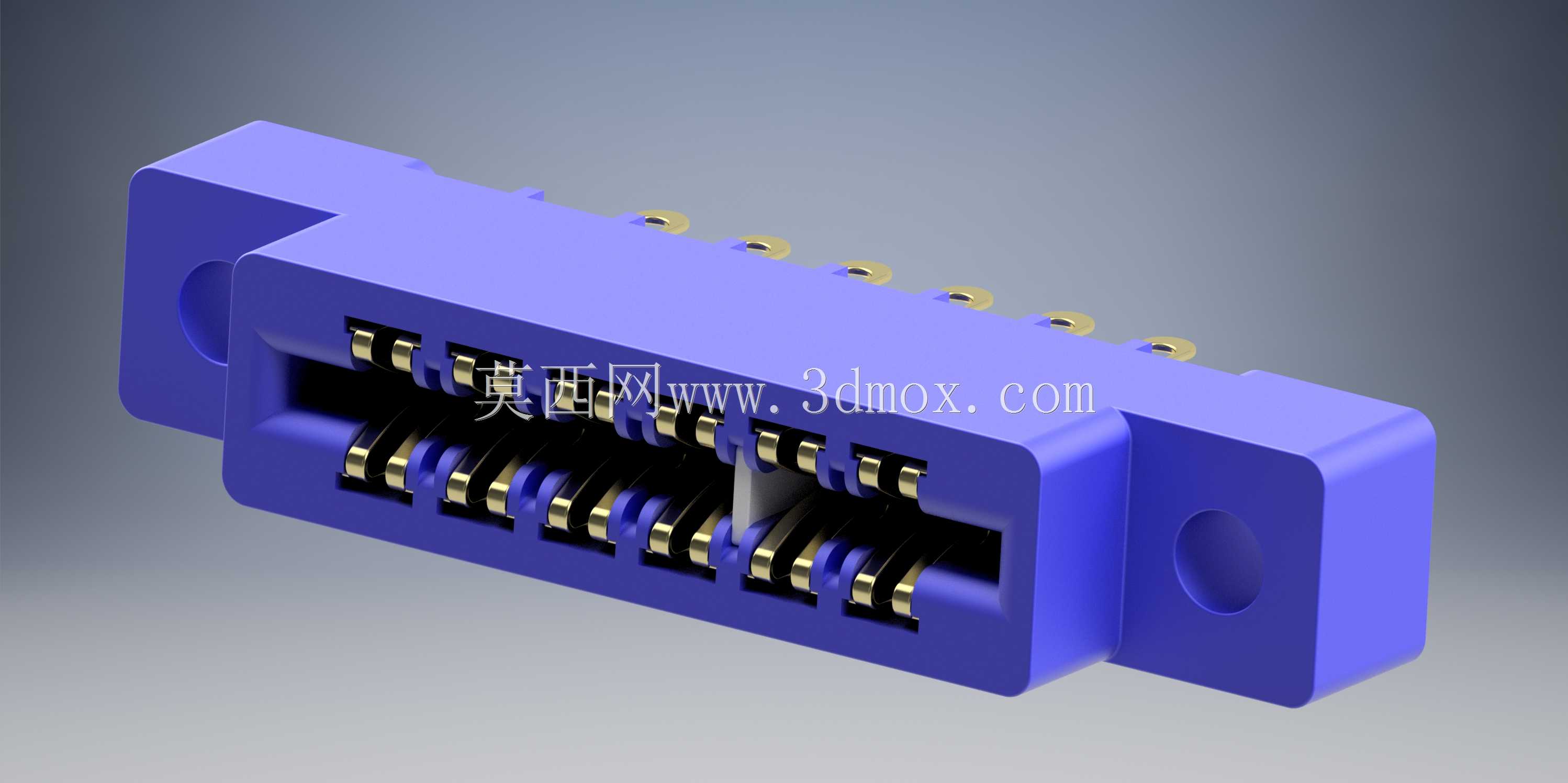

从功能特性来看，这款连接器采用2x6的触点排布设计，单组触点对应一路信号传输通路，触点采用镀金接触结构，能够降低接触电阻，减少长期插拔带来的氧化损耗，保障信号传输的稳定性。连接器的绝缘基座采用耐高温的工程塑料材质，能够适配波峰焊、回流焊等常规PCB焊接工艺，焊接过程中不会出现基座变形、触点移位的问题。两侧设置的带安装孔的固定耳，是整个结构安装定位的关键，安装孔的位置精度直接决定连接器在PCB板上的装配公差，设计时需要严格匹配PCB板上的安装孔位，避免焊接后出现连接器歪斜、与设备外壳端口对位不准的问题。

设计这类连接器的时候，首先要明确核心的安装边界约束：触点节距严格控制在3.96mm，这个尺寸是匹配C64主机磁带端口的核心参数，一旦节距出现0.1mm以上的偏差，就会导致插头无法正常插入，或是插入后触点错位无法导通。基座的整体高度、插接口的内部开槽尺寸，需要完全匹配原装磁带插头的外形尺寸，开槽的宽度、深度要预留合理的插拔公差，既要保证插头插入后不会出现松旷晃动，也要避免插拔阻力过大导致用户使用时损坏接插件或是PCB焊盘。触点的伸出长度需要严格匹配PCB板的焊接要求，过长会导致焊接后触点突出PCB背面影响其他元件布局，过短则会出现焊接不牢、虚焊的问题。

从实际应用的角度出发，这类连接器不仅可以用于原装C64设备的故障维修替换，也可以用于自制C64磁带存储外设、C64相关扩展硬件的开发，建模时需要兼顾结构强度与装配便利性，基座内部的触点固定槽需要做限位结构，避免触点在插拔过程中出现后退、移位的问题，固定耳的厚度要兼顾焊接时的结构强度与安装时的容错空间，过薄容易在拧固定螺丝时出现断裂，过厚则会占用PCB板上多余的布局空间，影响周边其他电子元件的排布。插接口的入口处需要做微小的倒角导向结构，方便用户在插接外设时能够顺利对位，不需要刻意精准对准就能顺利插入，提升实际使用的操作体验。
