吸顶式半球形安防监控摄像头结构设计

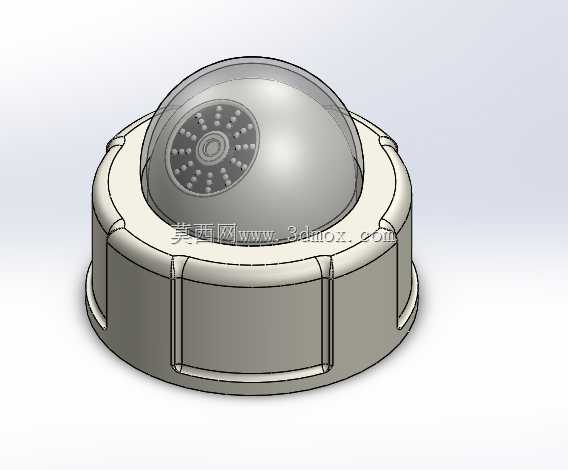

这款半球形监控设备的三维结构，主要面向室内公共区域、办公场所、商业门店的安防布控场景设计，日常运行中承担固定点位视频采集、异常行为记录的核心作用，相比枪式监控设备，半球造型的隐蔽性更强，不会对空间内人员造成明显的视觉压迫感，适配多数室内装修风格的安装需求。

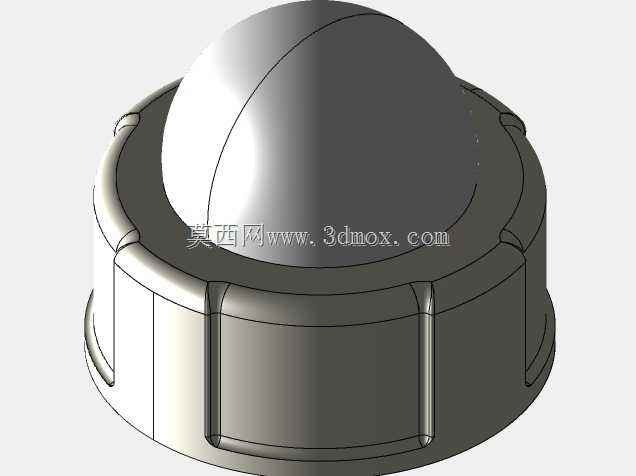

从功能特性来看，透明半球罩采用高透光PC材质设计，既可以保护内部镜头、红外补光组件不受外力磕碰、积灰影响，也不会干扰红外补光的光线投射与镜头成像效果；底座部分集成了安装固定位、内部走线腔与电路板安装槽，所有结构衔接处都预留了密封胶圈的安装槽位，可满足日常室内使用的防尘需求，避免蚊虫、浮尘进入罩体内部附着在镜头表面影响成像清晰度。

设计过程中优先考虑了安装维护的便捷性，底座与半球罩采用旋扣式衔接结构，无需额外工具即可完成罩体的拆卸，方便后期调试镜头角度、清理罩体内壁积灰；底座上的安装孔位采用通用的吸顶安装孔距设计，适配常规86型接线盒的安装尺寸，施工时可直接将底座固定在天花板预埋的接线盒上，电源线与信号线可通过底座中心的走线孔穿入天花板内部，避免明线外露影响空间美观。

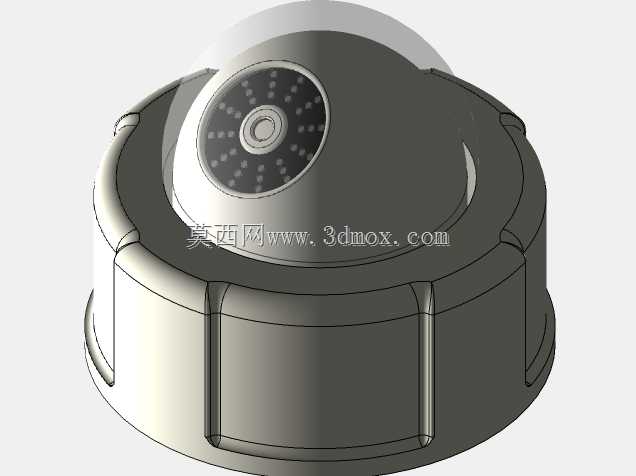

外形尺寸上，整体结构控制在直径110mm、高度75mm的范围内，安装后突出天花板的高度较低，不会因设备体积过大影响空间层高观感；镜头安装位预留了±15°的角度调节余量，安装完成后可根据实际监控范围需求调整镜头俯仰角度，无需重新拆卸底座调整安装位置。红外补光组件围绕镜头环形排布，可在低光照环境下自动开启补光，保证夜间成像的清晰度，补光组件的安装槽位做了遮光处理，避免红外光线在半球罩内壁形成反光干扰成像效果。底座侧面的加强筋结构既提升了底座的结构强度，避免安装时螺丝锁紧力过大导致底座变形，也可作为旋扣结构的受力点，方便拆装时施力。
