汽车发动机点火系统火花塞结构设计

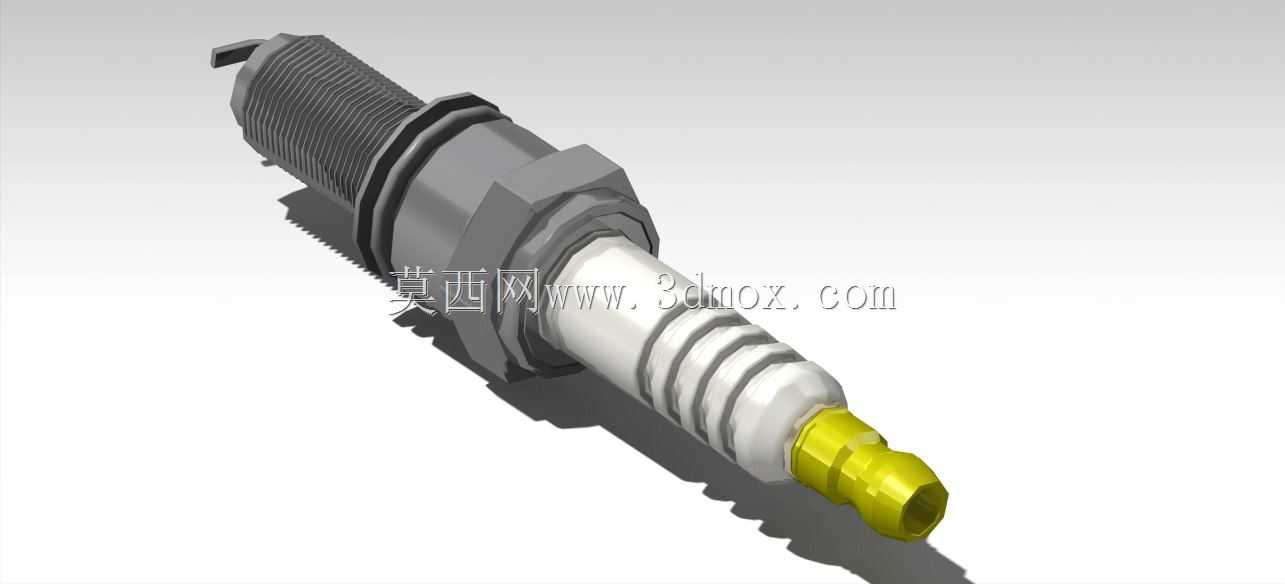

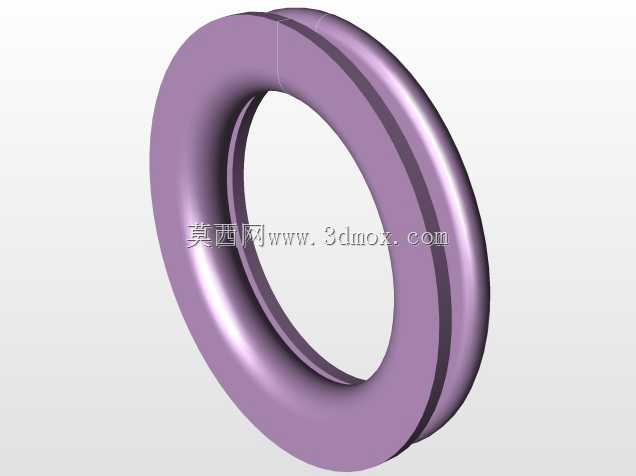

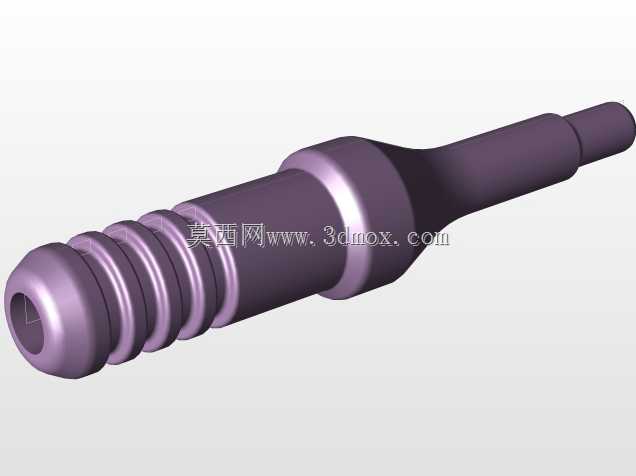

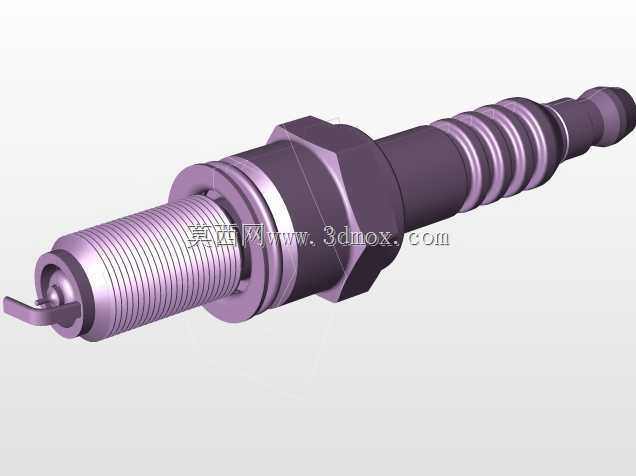

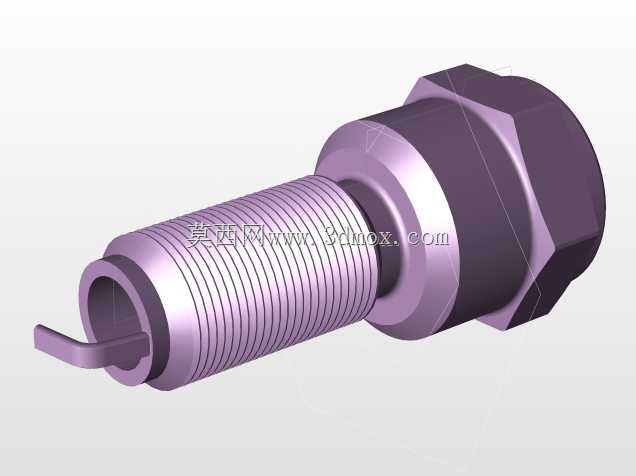

在汽油发动机的燃烧系统里，火花塞是决定点火可靠性、燃烧效率的核心易耗部件，其结构设计直接关联发动机的动力输出、怠速稳定性与排放表现，不管是乘用车的自然吸气、涡轮增压机型，还是小型通用汽油机、摩托车发动机，都需要匹配对应热值与安装尺寸的火花塞完成点火动作。这款火花塞的结构设计完全围绕发动机缸盖的安装边界与点火工况展开，上部的金属螺纹段采用标准公制细牙螺纹设计，匹配缸盖上的安装螺孔，螺纹长度严格对应缸盖燃烧室侧的壁厚，避免螺纹过长凸入燃烧室撞碰活塞顶部，或是过短导致点火位置凹陷影响火焰传播；螺纹下方配套多层密封垫圈，安装时通过规定扭矩拧紧后，垫圈发生塑性变形，实现燃烧室与外界的高压燃气密封，防止缸压泄漏导致动力下降。中段的陶瓷绝缘部分采用高氧化铝陶瓷材质，兼顾高温绝缘性与导热能力，陶瓷表面设计有多道凸起的伞棱结构，一方面增加爬电距离，避免高压电在陶瓷表面发生闪络击穿，另一方面可以阻挡发动机舱内的油污、水汽附着在绝缘表面引发漏电；陶瓷与金属壳体的连接部位采用耐高温的导电密封胶填充，既固定中心电极的位置，也隔绝燃烧室内的高温燃气从配合间隙窜出。下部的电极结构分为中心电极与侧电极两部分，中心电极顶端采用导电导热性能优异的合金材质，侧电极弯折后与中心电极保持规定的点火间隙，间隙值匹配发动机点火系统的输出电压，既保证高压电可以顺利击穿间隙产生电弧，也避免间隙过大导致点火能量不足、高速断火。接线端的金属接头采用卡扣式结构，适配高压点火线的连接端子，保证发动机运行过程中振动工况下不会出现松脱断电的问题。整个模型的结构细节还原了量产火花塞的所有关键配合特征，从螺纹的牙型、密封垫圈的厚度，到陶瓷伞棱的间距、电极的伸出长度，都严格参照通用量产火花塞的实际尺寸设计，可用于发动机点火系统的结构教学、维修拆装模拟，也能作为发动机整机装配模型的配套零部件使用，帮助设计人员核对缸盖安装位的空间匹配性，避免装配干涉问题。
