标准方形轴流电脑散热风扇结构设计

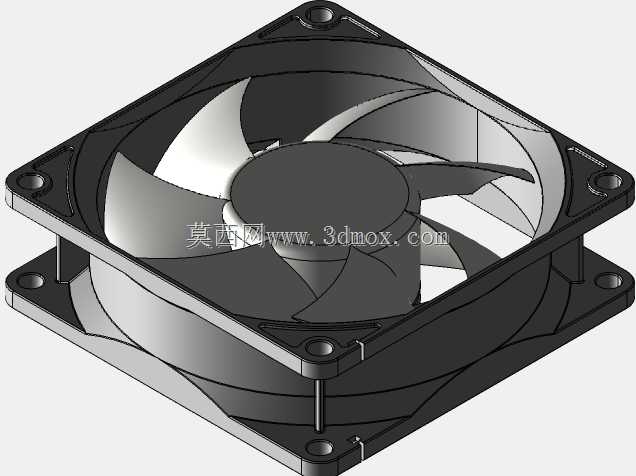

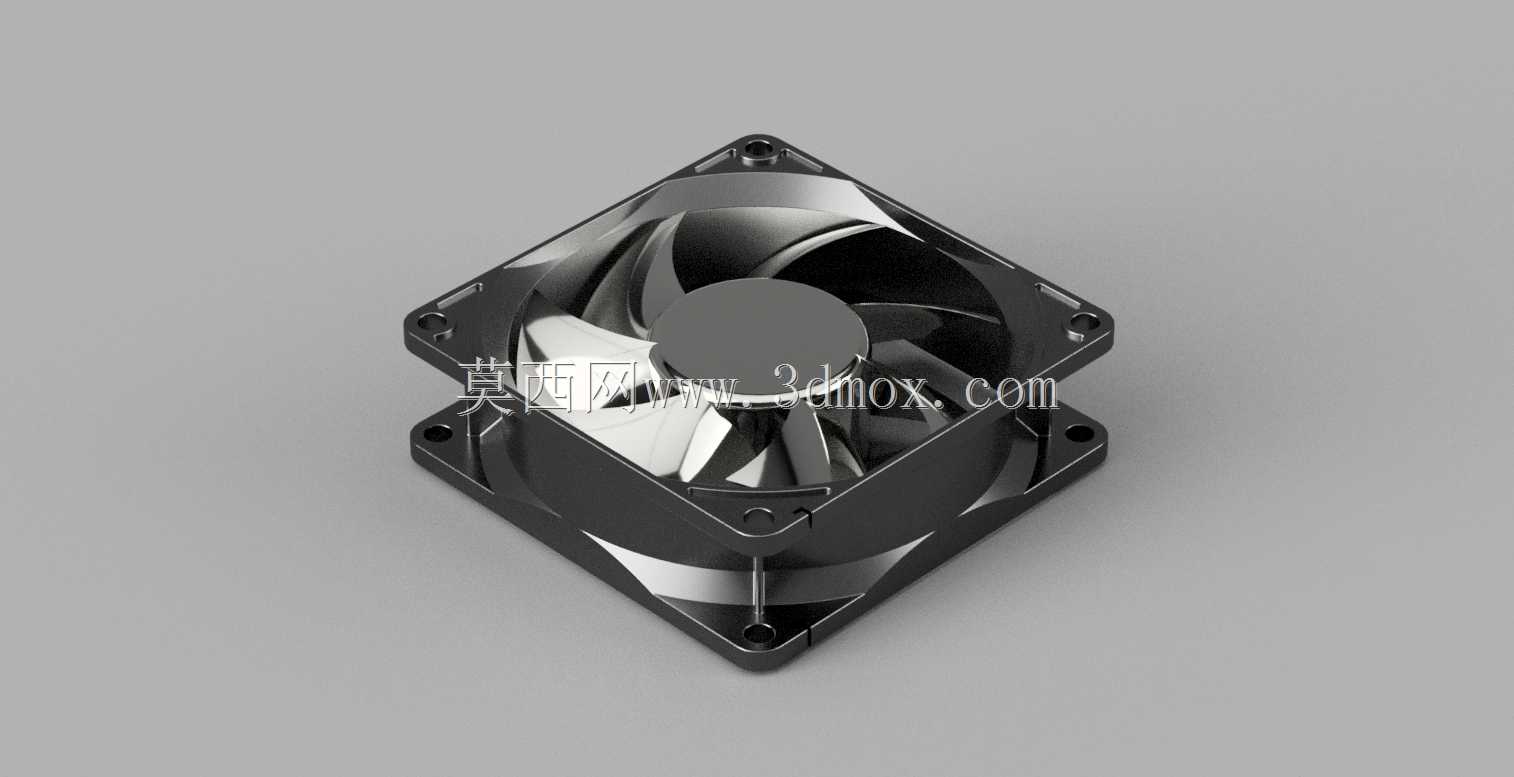

这款方形轴流散热风扇是电子设备热管理系统中应用极广的风冷部件，日常装机时我们接触的CPU塔式散热器、机箱进出风位、电源散热模块、工控机通风槽甚至部分服务器硬盘仓的风冷单元，都会用到同结构的标准化产品。从结构设计逻辑来看，整体采用正方形外框搭配中心轮毂的轴流布局，外框四个角预留的沉头安装孔是严格遵循行业通用安装孔距规范设计的，安装时可直接匹配标准机箱风扇位、CPU散热器扣具的固定点位，沉头结构能让固定螺丝完全嵌入孔位，不会突出框体表面干涉其他部件安装，框体边缘做了微小的倒角处理，既可以避免安装时割手，也能减少框体与安装面之间的硬接触缝隙，降低运行时的共振传递。扇叶采用七叶大倾角曲面设计，每片扇叶的曲面弧度都经过气流仿真优化，旋转时可以在较低转速下推动足够的空气流量，同时扇叶边缘做了切角修型，能切割气流减少叶尖涡流产生的风噪，中心轮毂为圆形封闭结构，既可以固定内置的驱动电机，也能避免气流从中心区域无效回流，提升整体送风效率。在实际选型应用中，这类风扇的安装边界需要重点关注两个维度，一是框体的厚度尺寸，不同厚度规格的风扇适配不同的安装空间，薄款风扇多用于紧凑型ITX机箱或者狭窄的设备通风位，厚款风扇则能容纳更大扭矩的电机，提供更高的风压适合密集鳍片的散热器使用；二是接线的出线位置，框体边缘预留的走线槽可以让供电线顺着框体排布，不会被扇叶剐蹭，也不会占用额外的安装空间。日常做结构设计时，这类风扇的三维模型可以直接导入设备装配体中，用来校核安装空间预留是否充足，比如设计工控机箱时，需要确认风扇安装后与内部硬盘架、主板散热片之间的安全间隙，避免出现装配干涉，同时也能模拟风道走向，调整风扇的安装位置来优化整机的散热效率。扇叶与外框之间的间隙控制也是设计的关键点，间隙过大会导致气流回流降低散热效率，间隙过小则容易因为扇叶动平衡偏差、运行震动出现擦框问题，所以设计时会预留零点几毫米的均匀间隙，既保证运行安全，也尽可能减少气流损失。外框的加强筋结构分布在四个角的安装孔周围，提升安装位的结构强度，避免多次拆装螺丝后出现塑料柱断裂的问题，中心轮毂的背面预留了电机安装的定位卡槽，可以直接固定标准尺寸的无刷直流电机，装配时不需要额外做定位调整，提升生产组装的效率。
