内燃机用火花塞结构三维数模

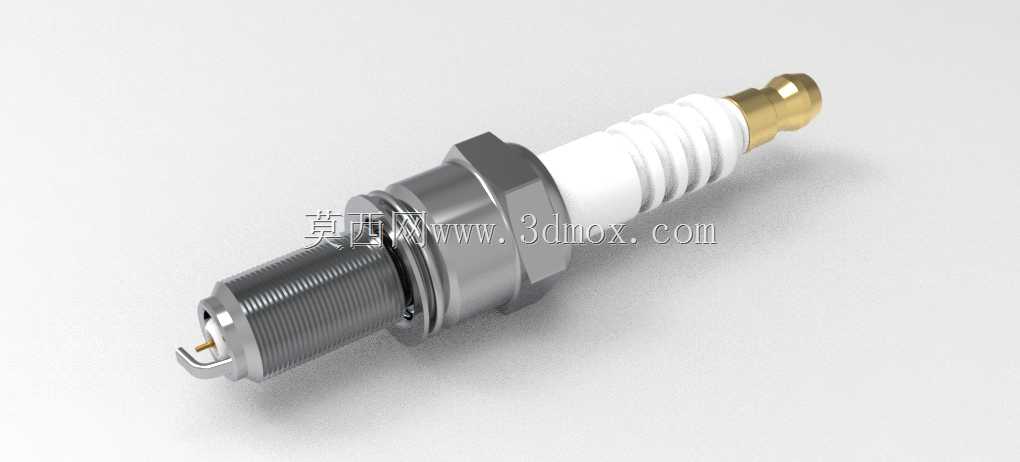

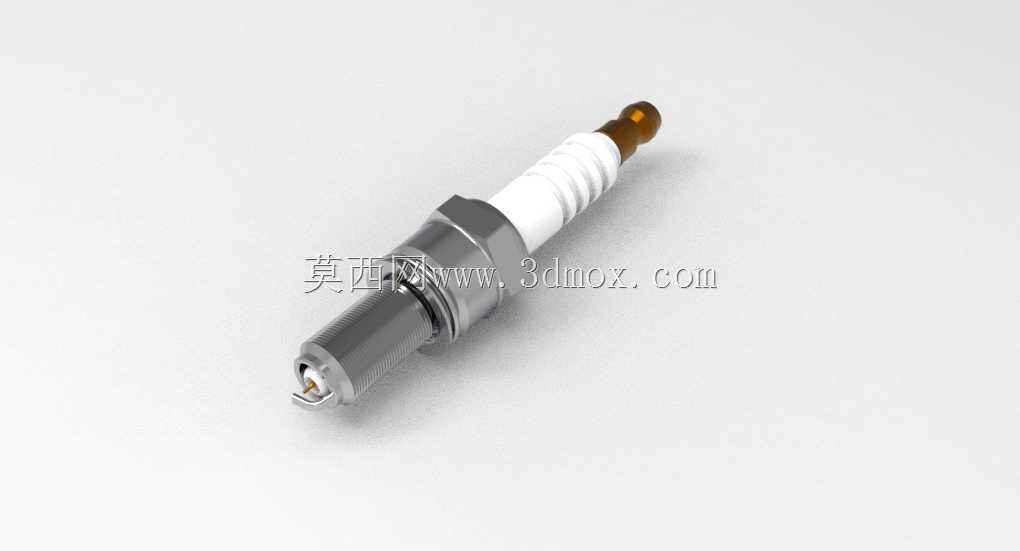

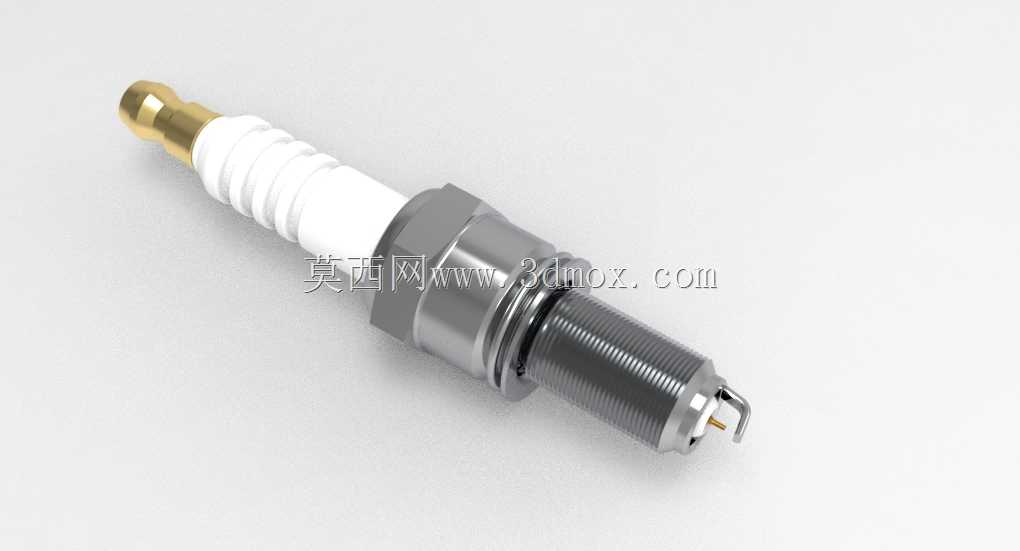

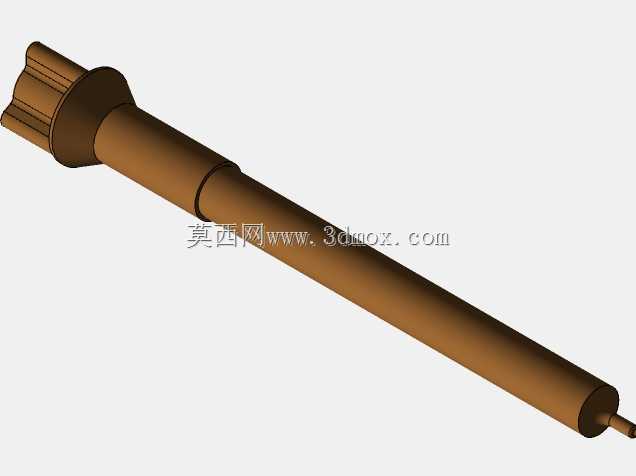

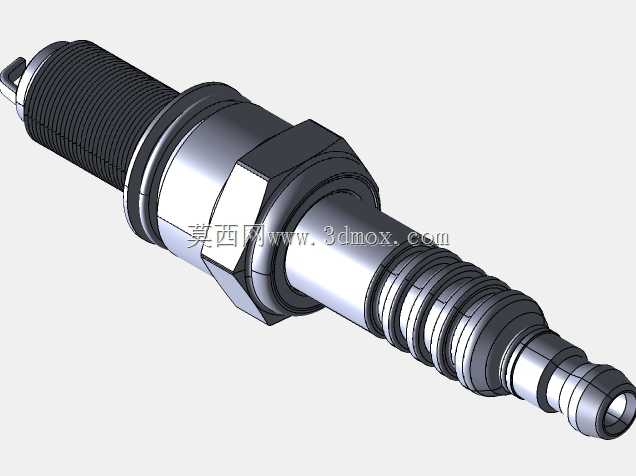

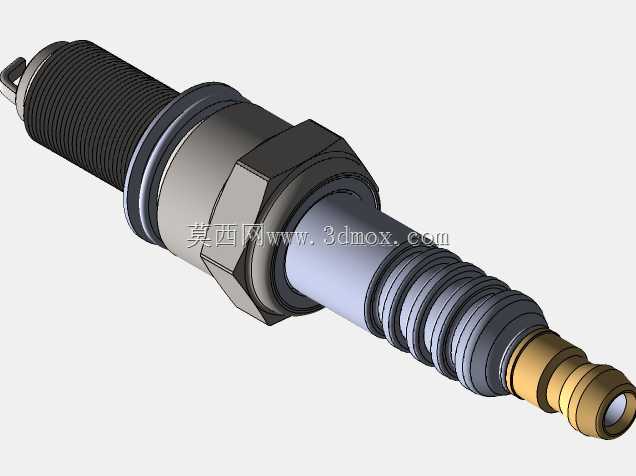

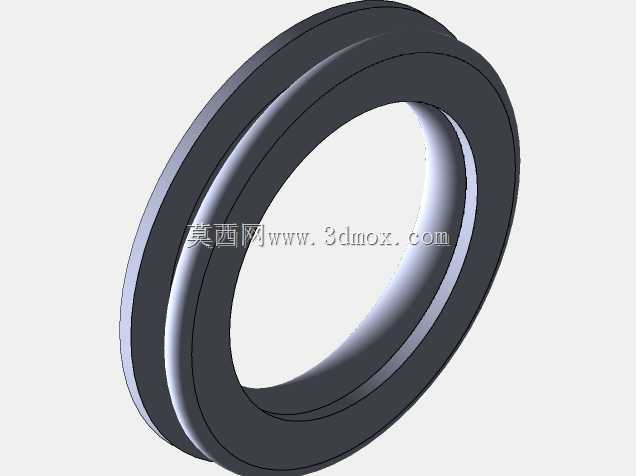

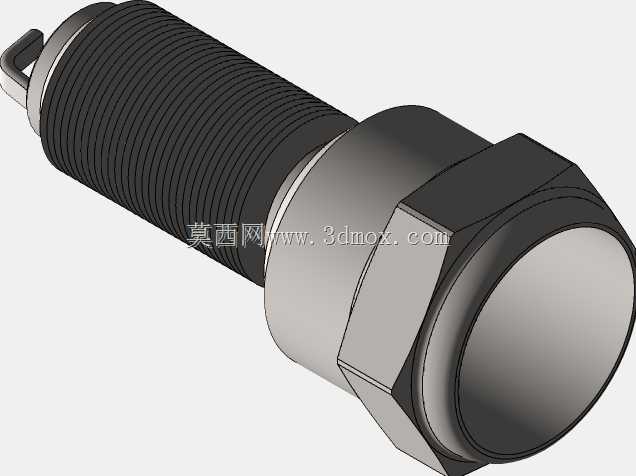

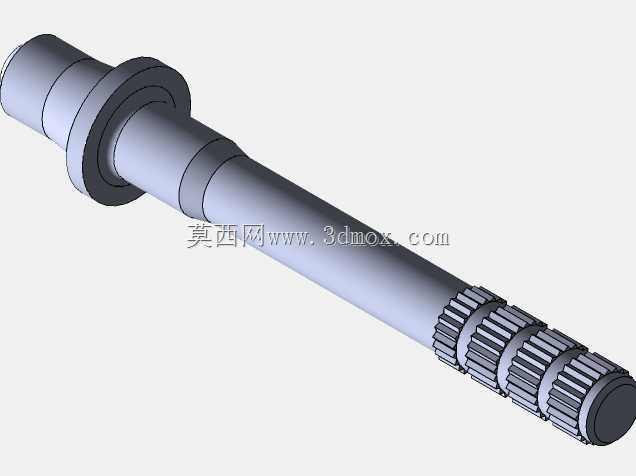

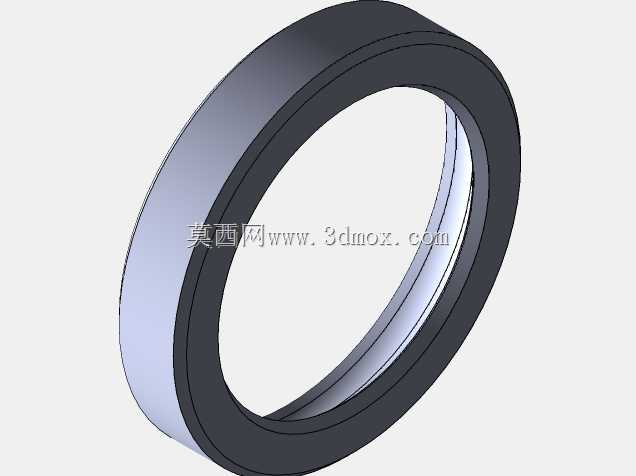

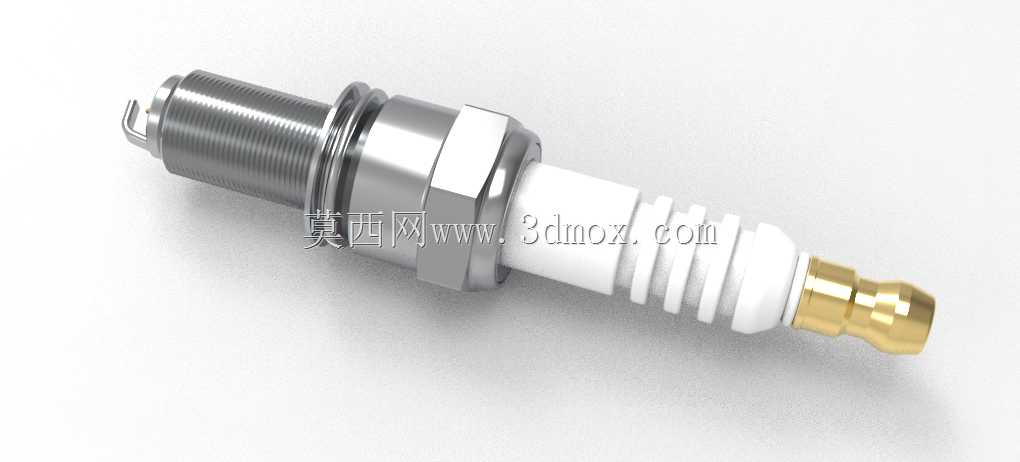

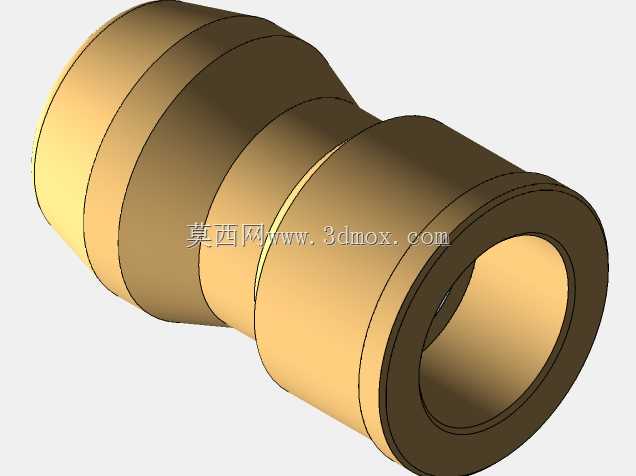

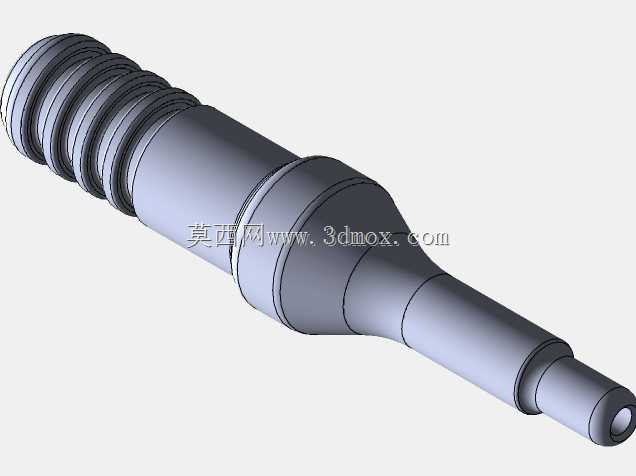

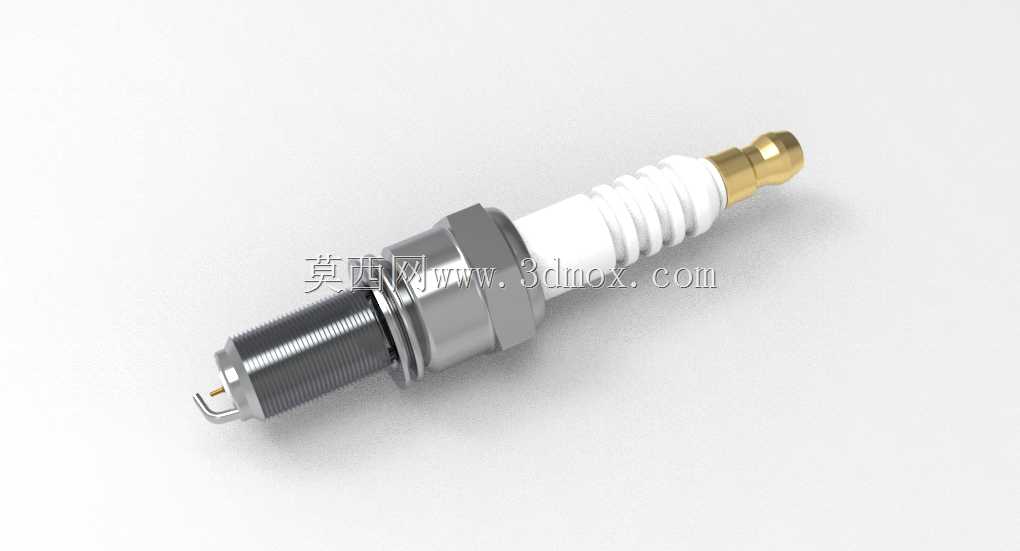

这款火花塞的三维建模完全围绕内燃机实际点火工况展开，先从安装边界说起，其壳体上的公制螺纹段严格匹配主流汽油机气缸盖的安装孔位，螺纹公称直径、螺距以及拧入深度都做了精准还原，配套的六角紧固台尺寸符合常规套筒扳手的操作空间要求，安装时不会和缸盖周边的冷却水道、气门组件产生干涉，金属壳体下端的密封垫圈安装槽也做了细节还原，能保证装配后燃烧室的气密性，避免高温燃气泄漏。从功能特性来看，模型完整还原了中心电极与侧电极的间隙结构，这个间隙的取值直接影响点火能量的释放，建模时电极的伸出长度、侧电极的折弯角度都参考了量产成熟产品的参数，既保证高压电能击穿气隙产生足够能量的电火花，又能避免电极长期受高温燃气冲刷出现过度烧蚀。中间的白色陶瓷绝缘部分做了多段棱状防滑结构，不仅是外观造型，实际是为了增加绝缘件表面的爬电距离，避免高压电在绝缘体外表面出现闪络，同时陶瓷段的阶梯结构和金属壳体的铆接位置也做了精准还原，保证两者结合后能承受燃烧室的爆发压力，不会出现松脱漏气的问题。上端的金属接线端子做了防滑滚花结构，能和高压点火线的接头紧密卡合，避免发动机运行时的振动导致接线松脱、点火失效。从应用场景来说，这类火花塞广泛适配小排量乘用车汽油机、通用小型汽油机、园林机械动力、摩托车发动机等设备，建模时还原的所有结构细节，都能直接用于点火系统的装配干涉校验、点火能量仿真分析的几何载体，也可以作为维修教学、结构认知的三维演示素材。设计思路上完全遵循量产火花塞的工艺逻辑，金属壳体采用冷镦成型的结构特征，陶瓷绝缘件采用等静压成型后的外形轮廓，电极部分采用耐高温合金的结构形态，没有做多余的艺术化修饰，所有曲面、倒角、台阶都对应实际加工工艺的要求，比如壳体螺纹段的退刀槽、陶瓷件和金属壳体之间的铜粉密封层位置、电极焊接处的过渡结构，都在模型中有所体现，能让使用者清晰理解火花塞从装配到工作全流程的结构逻辑，也能直接导入装配环境中做整机的布局校验，确认点火线圈、高压导线和火花塞的连接路径是否合理，周边的线束固定点是否会和火花塞的拆装空间产生冲突。
