车载带背光风暴接口音频导航控制模块

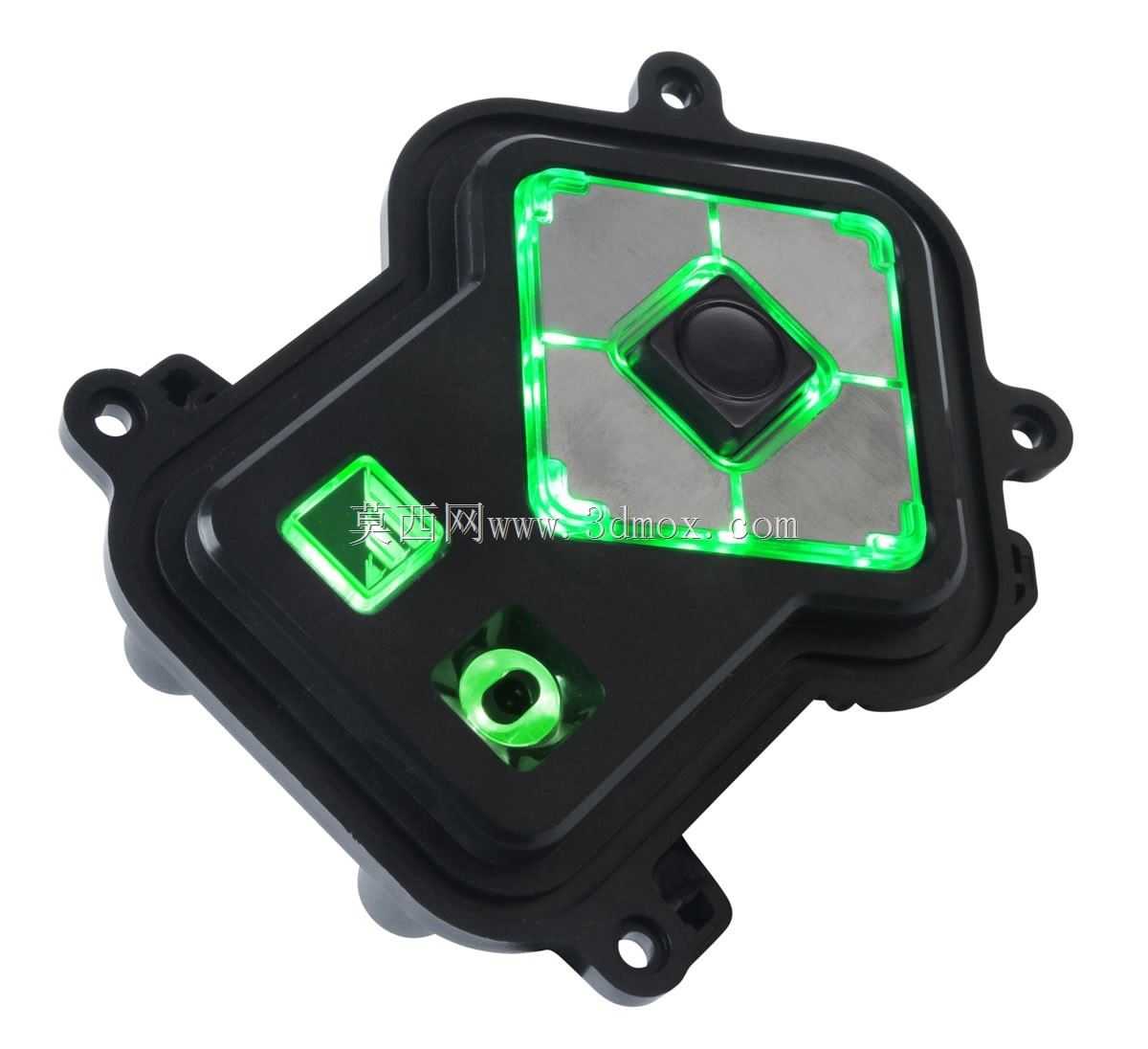

该控制模块主要面向特种作业车辆、改装车载信息交互终端、户外自助信息亭等场景的人机交互需求设计，采用底板安装形式，整体外轮廓为不规则多边形结构，四个边角预留带安装孔的固定耳位，安装孔位适配M4规格紧固件，可直接贴合设备舱内预设的安装平面固定，安装边界需预留至少15mm的周边间隙，用于接插件走线与后期维护操作，整体突出安装面的高度不超过32mm，适配薄型化设备舱的内部空间布局。模块集成六键可编程按键阵列，按键区域采用绿色背光导光结构，中心导航按键采用菱形下沉式设计，周边四个功能按键围绕中心按键布局，独立设置带背光标识的功能触发键与音频输出接口，导光结构采用PMMA材质匀光设计，背光亮度均匀无暗区，可在低光照作业环境下清晰识别按键位置，满足夜间作业、昏暗舱内环境的操作识别需求。音频输出接口采用3.5mm标准风暴接口规格，内置音频解码输出电路，可直接对接车载扬声器、外接耳机等音频终端，支持操作提示音、语音导航内容的直接输出，无需额外增设音频转接模块。按键采用触觉反馈结构设计，按压行程1.2mm，触发力度设定为120g，每次按压都有清晰的段落反馈，避免作业过程中的误触问题，所有按键支持自定义编程映射，可根据不同设备的功能需求，对应设置导航切换、功能确认、音量调节、模式切换等不同操作指令。模块外壳采用ABS+PC混合材质注塑成型，表面做哑光磨砂处理，具备耐油污、耐轻度摩擦的特性，适配车载、户外设备的复杂使用环境，接插件端采用密封式USB接口设计，可实现与主控单元的通讯连接与供电传输，接口处增设防水胶圈，可应对日常泼溅、粉尘环境下的使用需求。设计过程中优先考虑安装便捷性与操作可靠性，将按键操作区与音频接口整合在同一面板上，减少设备面板的开孔数量，降低整体装配工序，导光结构与按键支架采用一体化卡扣装配，无需额外螺丝固定，提升装配效率的同时，减少长期震动环境下的螺丝松动风险，固定耳位与主体外壳采用加强筋连接，可承受车载环境下的持续震动载荷，避免安装部位断裂失效。
