台式机CPU风冷散热结构三维设计

日常做PC硬件结构适配时，这类CPU风冷散热器是最常接触的散热部件，它的核心作用是将CPU工作时产生的热量快速传导并扩散到空气中，避免处理器因积热出现降频、宕机甚至硬件损坏的问题，不管是家用台式机组装、办公电脑批量配置还是工业控制计算机的硬件适配，这类风冷散热结构都有极高的应用占比，相比水冷散热结构，它没有漏液风险，结构可靠性更高，后期维护成本也更低。

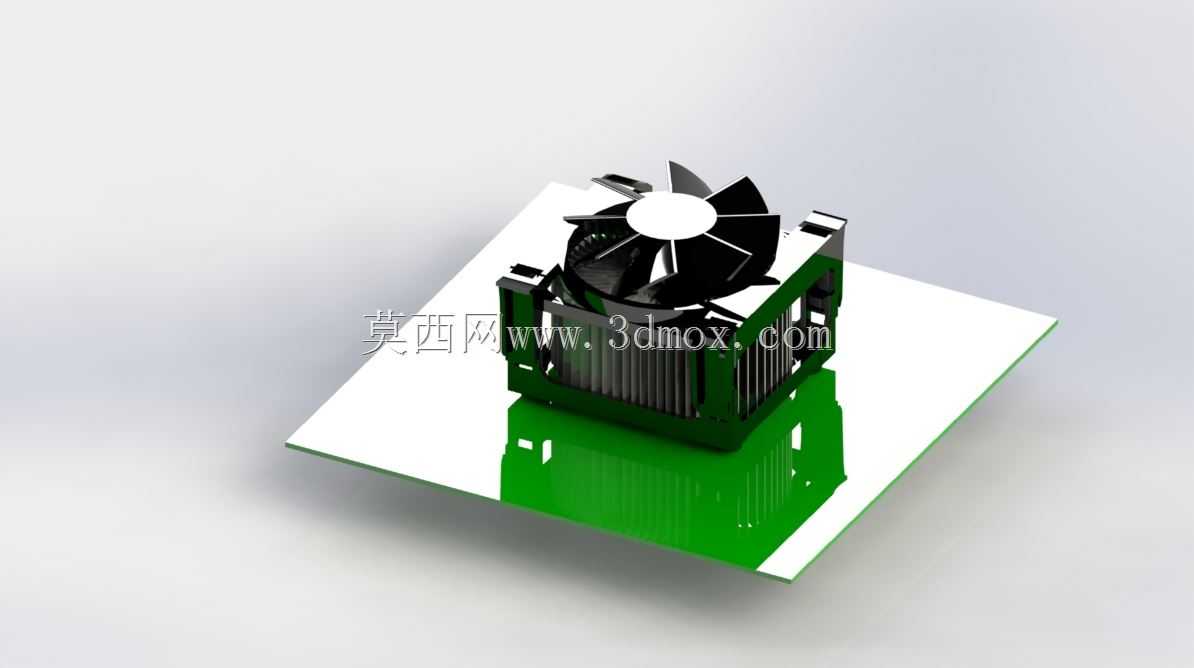

从结构设计逻辑来看，这款散热器采用了典型的下压式风冷布局，底部是平整的导热接触面，设计时需要严格控制接触面的平面度公差，保证和CPU顶盖紧密贴合，减少接触热阻，接触面上方连接的是铝制散热鳍片组，鳍片采用密集等距排布的结构，在有限的体积内尽可能扩大和空气的接触面积，鳍片之间预留了均匀的通风间隙，保证气流可以顺利穿过鳍片间隙带走热量。鳍片上方固定的轴流风扇采用七叶扇叶结构，扇叶做了倾斜角度优化，转动时可以形成垂直向下的风压，将气流直接吹向鳍片组，同时气流还可以顺带覆盖CPU周边的主板供电模块、内存颗粒等发热元件，兼顾周边元件的辅助散热。

做结构建模时需要重点考量安装边界尺寸，首先要控制散热器的整体高度，避免和机箱侧盖、带高大散热马甲的内存产生安装干涉，底部的扣具结构需要适配主流的CPU插槽规格，扣具的压力值要控制在合理区间，既要保证散热器和CPU顶盖贴合紧密，又要避免压力过大损坏CPU核心或者主板PCB。风扇的固定结构采用卡扣式设计，不需要额外工具就可以完成风扇的拆卸清理，方便后期维护时清除鳍片和扇叶上积攒的灰尘，避免积灰堵塞风道导致散热效率下降。

建模过程中需要对鳍片的厚度、鳍片间距做参数化设置，方便根据不同TDP的CPU调整散热规模，比如针对高功耗的桌面级处理器，可以适当增加鳍片数量、加大风扇尺寸，针对低功耗的工控处理器，可以缩小整体体积，适配紧凑的机箱安装空间。整个结构的重心要落在中心位置，避免长期使用后因为重力倾斜导致接触不良，所有的棱边都做了圆角处理，避免安装时划伤操作人员或者割坏主板上的线材。
