台式电脑显卡涡轮式风冷散热组件结构

这类风冷散热结构主要适配桌面级独立显卡的核心散热需求，在台式机、工控机内置图形计算板卡的散热场景中应用广泛，核心作用是将GPU核心、显存颗粒、供电模块工作时产生的热量快速传导至鳍片区域，再通过扇叶驱动的定向气流将热量带出设备壳体，避免芯片因结温过高触发降频保护甚至硬件损坏。

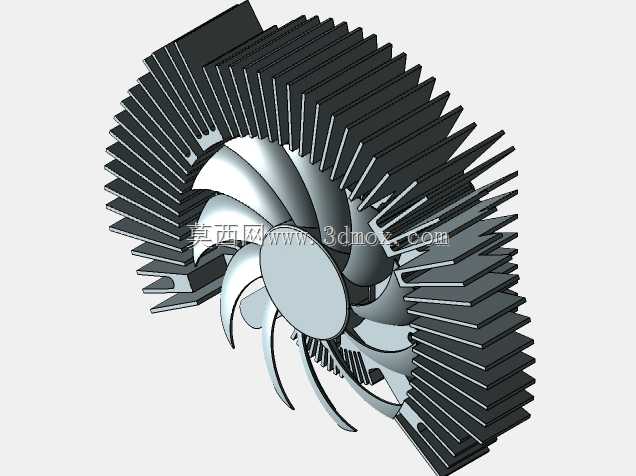

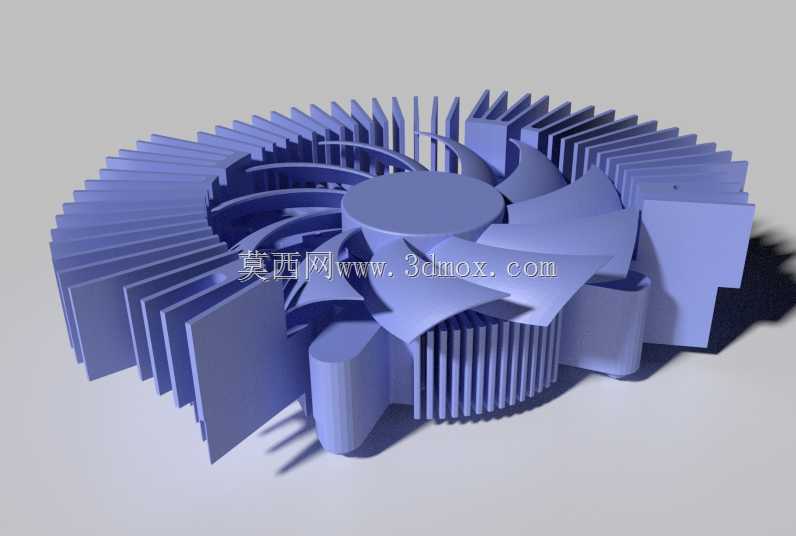

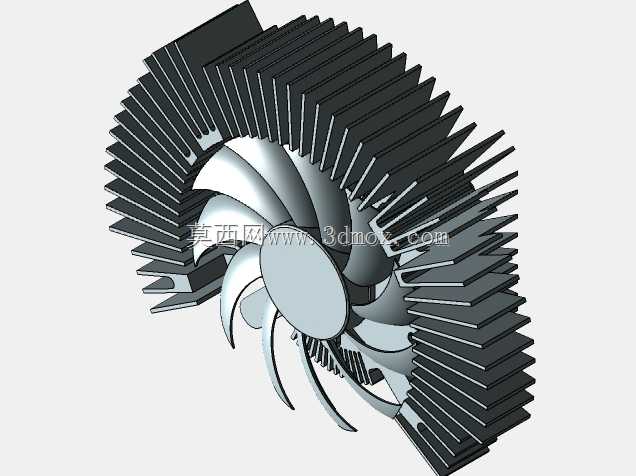

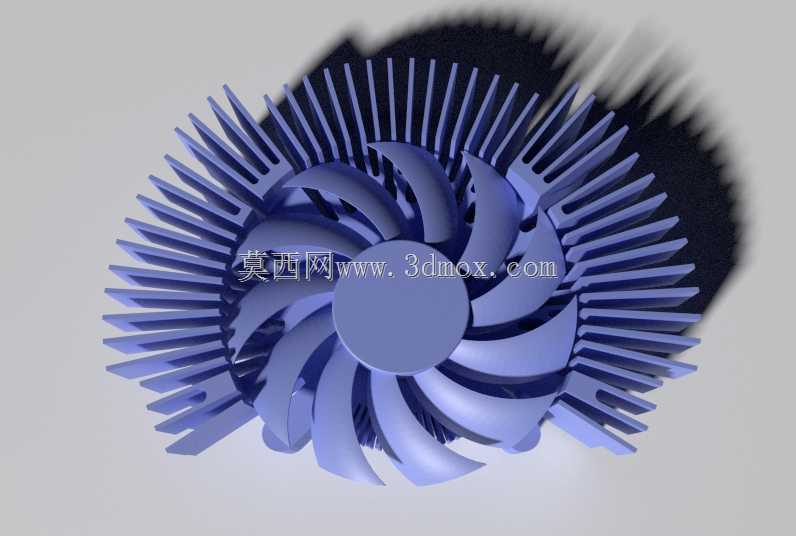

从结构设计逻辑来看，该组件采用一体化径向鳍片搭配离心式涡轮扇叶的布局，中心圆形区域为扇叶的轮毂安装位，扇叶采用大曲率后倾式曲面设计，转动时可在有限的腔体空间内形成稳定的高压气流，气流沿径向向外扩散时，会完全扫过环绕布置的密集散热鳍片，鳍片采用等间距薄铝片冲压成型，每片鳍片的根部与中心导热基座区域连通，可将核心传导来的热量均匀分散到每一片鳍片表面，最大化气流与鳍片的接触换热面积。鳍片外侧的齿形边缘做了切角处理，可降低气流通过时的风切噪音，同时减少气流在鳍片边缘形成的紊流，提升整体送风效率。

安装边界方面，该散热组件的整体外轮廓为正圆形，适配中小尺寸显卡的PCB安装孔位，中心安装基准面与GPU核心的接触区域平整度控制在0.02mm以内，可保证导热介质填充时的间隙均匀，降低接触热阻。鳍片的高度控制在常规双槽显卡的厚度范围内，不会超出PCIe插槽的标准厚度边界，可兼容标准ATX、MATX机箱的显卡安装空间。扇叶与鳍片之间预留了0.8mm的安全转动间隙，避免长期运行受热形变后出现扇叶擦碰鳍片的异响问题。

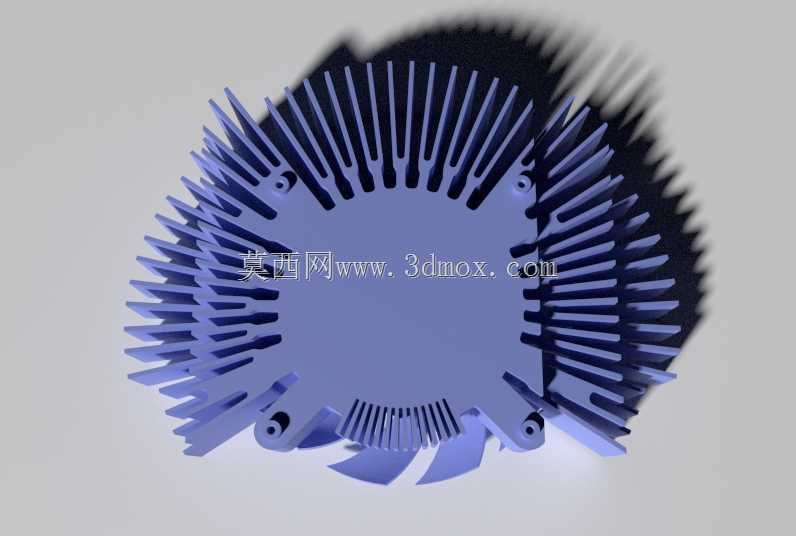

在实际选型适配时，这类结构的散热能力可覆盖TDP在65W以内的图形核心，无需额外加装热管即可满足常规办公、轻度图形渲染场景下的散热需求，鳍片根部预留的卡扣位可直接与显卡PCB上的塑料导风罩扣合，形成封闭的送风风道，避免气流从鳍片侧边泄漏，进一步提升散热效率。扇叶的动平衡校准在结构设计阶段就通过曲面配重优化完成，转动时的偏心量控制在0.1g以内，可降低高转速下的整机共振传导。
