主题PC用世界坦克造型水冷储水结构

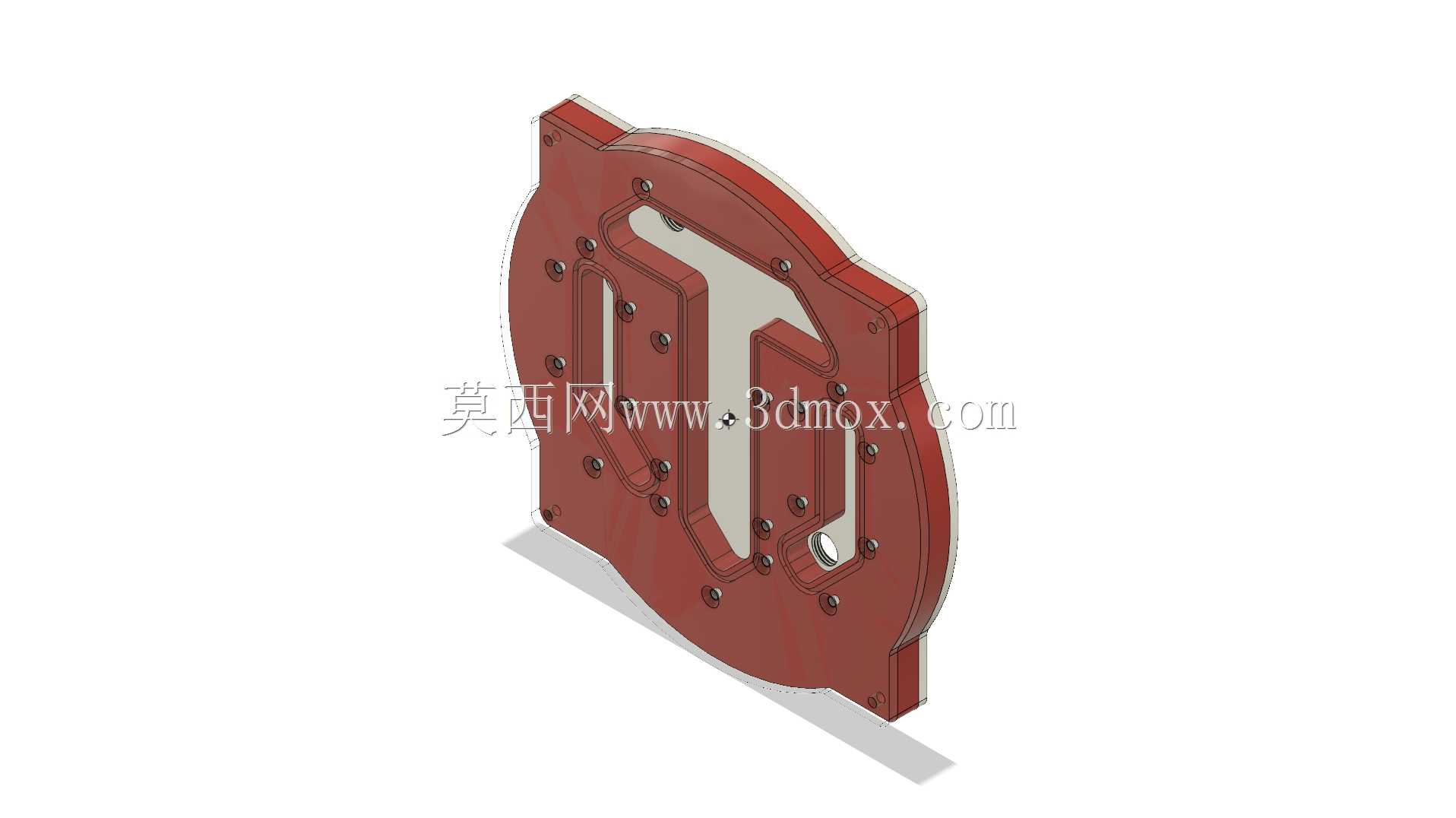

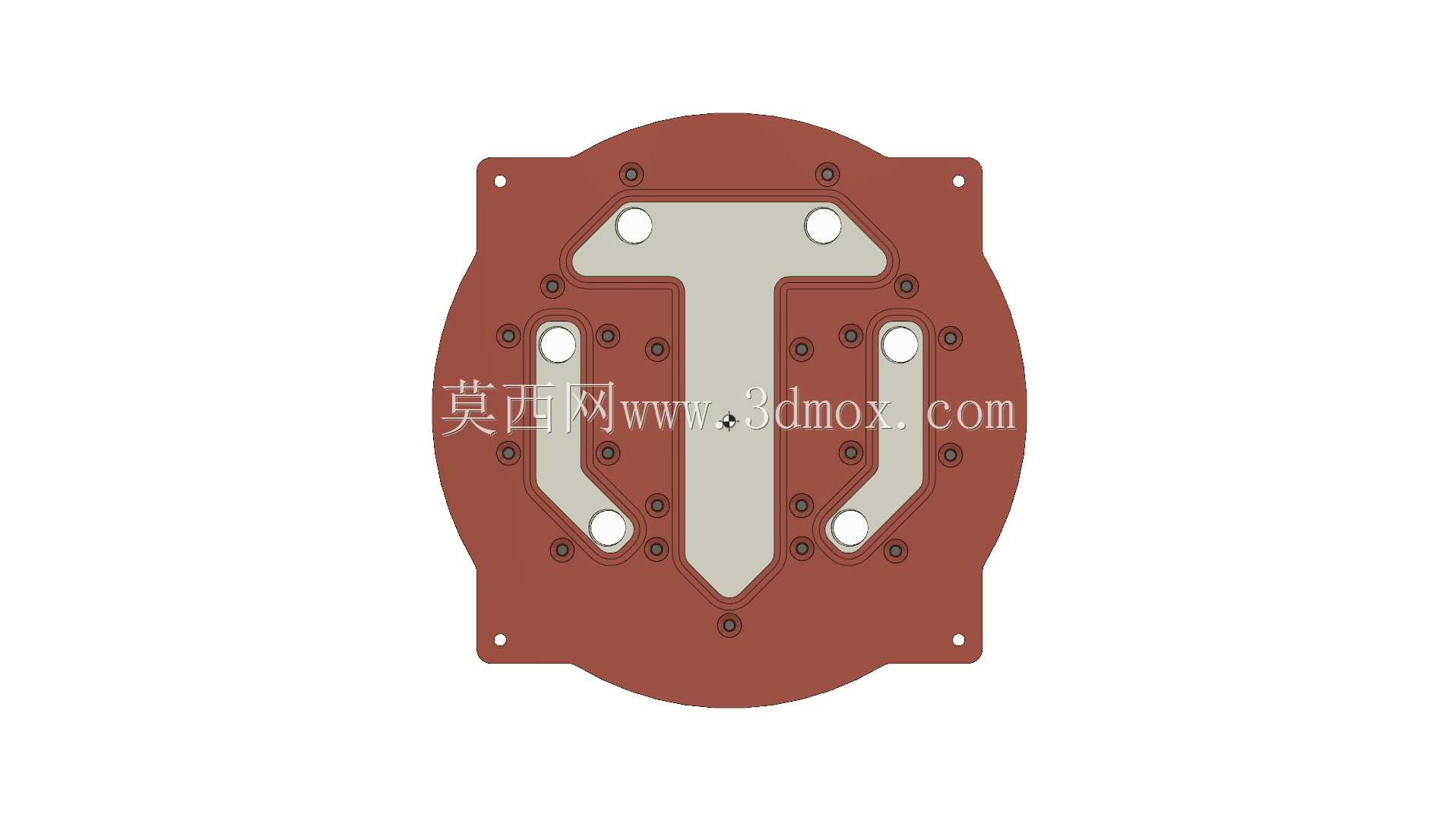

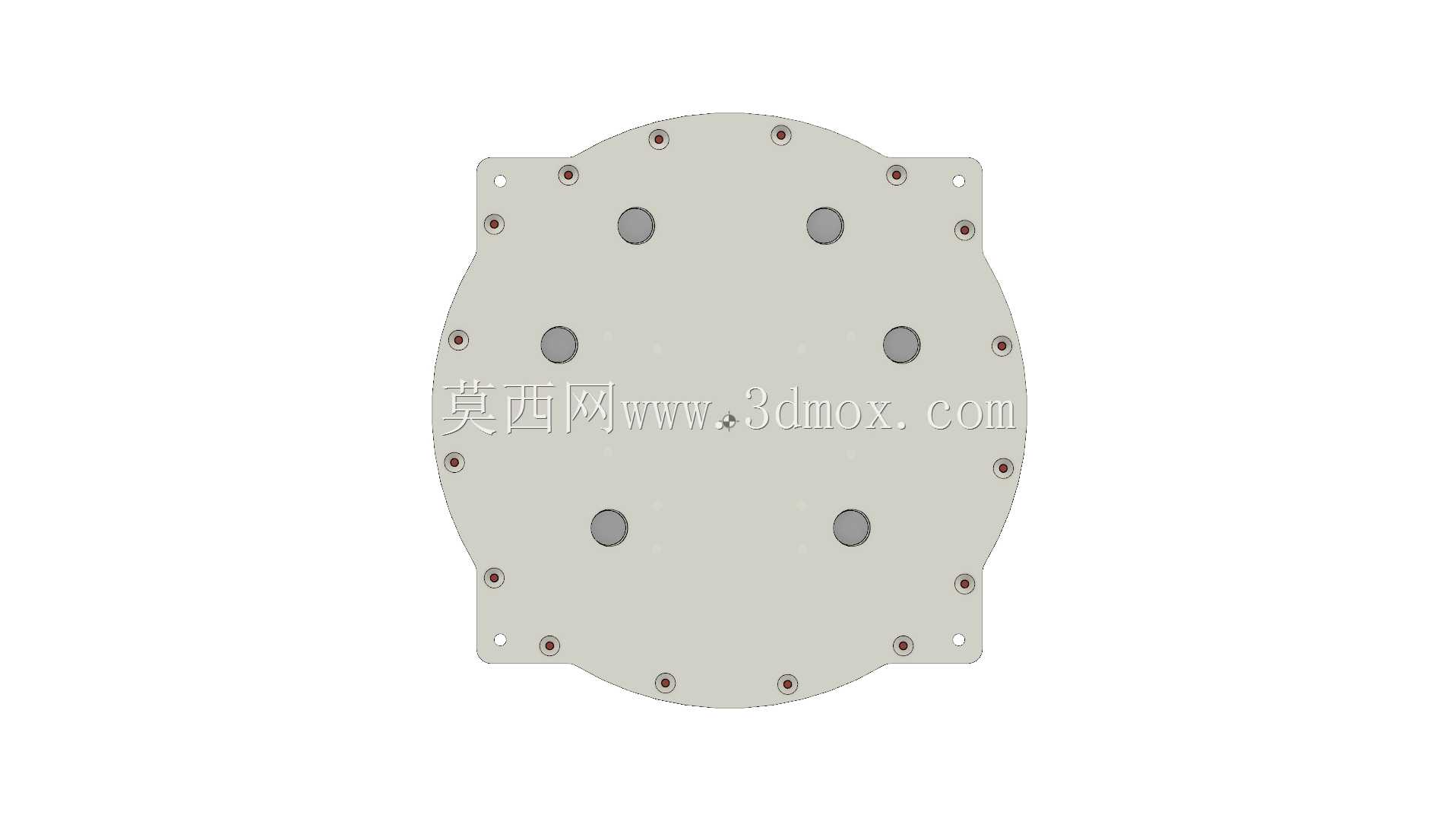

该结构为定制化水冷储水部件，核心应用于主题改装PC的散热回路中，作为整个分体水冷系统的储水与流道缓冲单元存在，区别于常规圆柱形或方形水冷水箱，其外形完全贴合主题IP的视觉标识特征，能够在满足散热功能的前提下，强化机箱内部的主题视觉表现力，适配追求个性化装机效果的DIY主机搭建场景。从功能特性来看，该储水结构采用一体化腔体设计，内部流道经过特殊规划，能够减少冷却液在腔体内部的紊流与滞流区域，降低气泡滞留的概率，同时腔体侧壁预留了多组标准水冷接头安装位，可根据实际装机的管路走向选择进水、出水以及排气孔的安装位置，适配不同布局的机箱内部空间，安装位周边做了加厚凸台处理，能够保证接头拧紧时的结构强度，避免长期使用后出现渗漏风险。设计过程中首先围绕目标主题的平面标识做三维立体化拉伸，在保证外轮廓辨识度的前提下，对腔体内部的壁厚做了均匀化处理，整体壁厚控制在满足承压要求的合理区间，既不会因为壁厚过薄导致长期受冷却液压力出现形变，也不会因为壁厚过厚占用过多机箱内部空间、增加不必要的重量。结构边缘做了多组安装固定孔位，孔位位置经过匹配常见主题机箱的内部安装点位规划，可通过铜柱或螺丝直接固定在机箱的安装平面上，固定孔周边做了沉台设计，螺丝锁紧后不会突出结构表面，避免与周边其他硬件产生干涉。整个结构的外轮廓边缘做了圆角过渡处理，既能够避免安装过程中尖锐边角割伤安装人员或损坏其他硬件线材，也能减少冷却液在腔体内壁拐角处的阻力，提升整个水冷回路的循环效率。腔体的密封面采用平面精铣处理的设计思路，配合密封圈安装槽能够实现可靠的静密封，无需额外打胶即可满足长期使用的密封要求，后期维护拆解也更加方便。从安装边界来看，该结构整体厚度适配常规ATX机箱的侧透区域安装空间，不会超出主板安装位与侧透面板之间的安全距离，安装后不会与内存、显卡供电线等常见突出部件产生位置冲突，同时外轮廓的异形曲面经过弧度优化，能够在有限的机箱空间内最大化储水容积，提升整个水冷系统的热容量，减少冷却液温度的波动幅度，让散热系统的温度表现更加稳定。
