单端口USB转RS232串口适配器结构设计

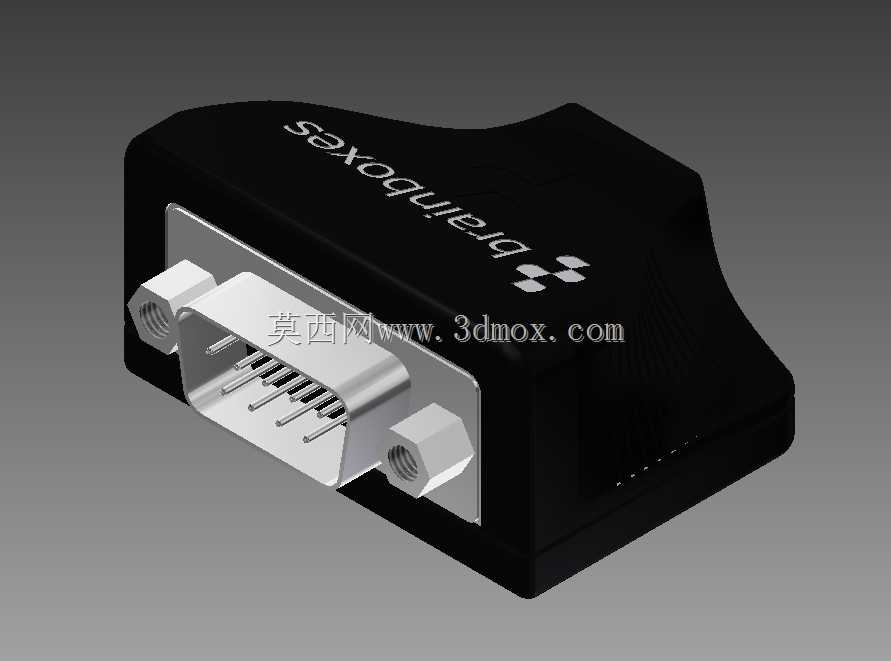

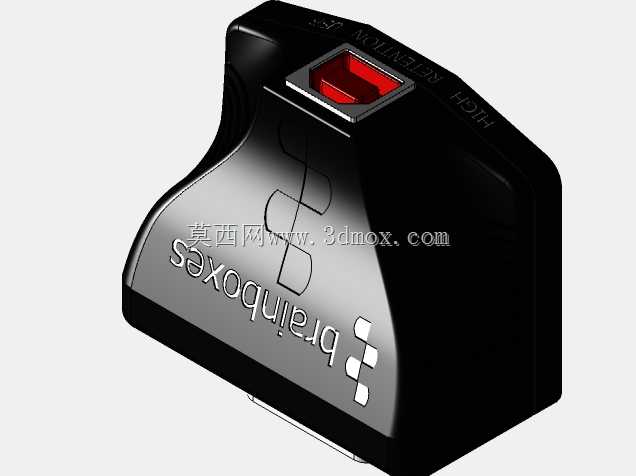

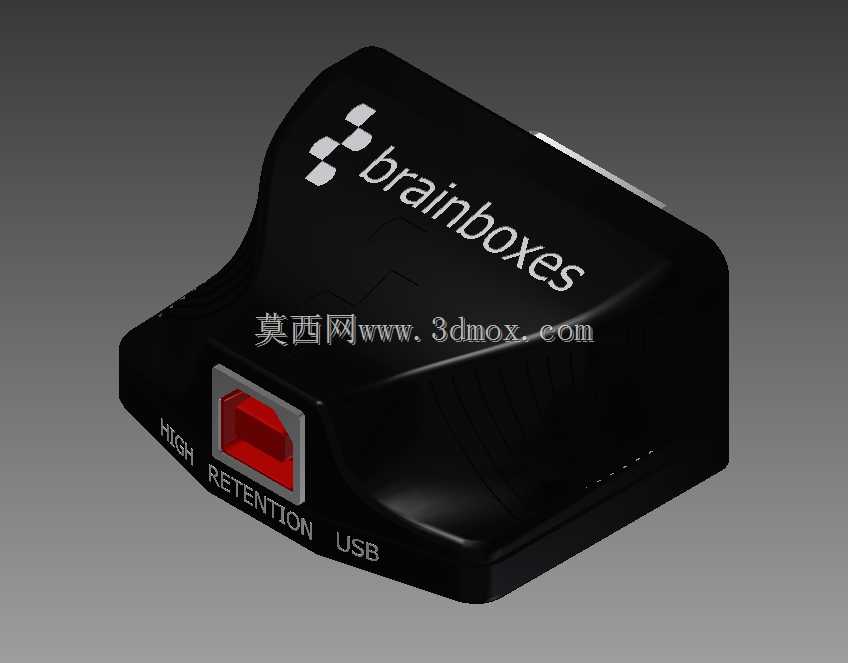

在工业现场调试、老旧串口设备升级、工控外设连接的场景里，这类USB转RS232适配器是打通新旧设备通讯链路的常用配件，很多早期的工业仪表、串口打印机、数控设备调试终端都保留RS232串行接口，而当下主流的工控机、笔记本已经逐步淘汰原生串口，这类转接头就承担了协议与接口物理层转换的作用，不需要额外布设转接板卡，直接插装就能完成USB总线到RS232串口的信号适配。从结构设计来看，这款适配器采用一体化注塑外壳，外壳做了贴合手部插拔的弧度处理，侧面没有多余的棱角，插拔施力的时候不会硌手，外壳表面印刻的品牌标识采用模内成型工艺，长期插拔摩擦也不会出现标识脱落的问题。接口端的金属屏蔽罩采用锌合金压铸成型，两侧预留了标准的DB9接口固定螺丝柱，和设备端的串口对接之后，可以通过手拧螺丝把转接头和设备接口锁紧，避免现场布线拉扯导致接口松脱、通讯中断的问题，金属屏蔽罩和外壳内部的屏蔽层连通，能够降低工业现场的电磁干扰对串口信号传输的影响，减少数据丢包、通讯乱码的概率。设计过程中，内部的转换电路板完全贴合外壳内腔的限位筋位装配，不需要额外打胶固定，USB接口端和RS232接口端的位置度公差控制在0.1mm以内，保证和对插件对接的时候不会出现插偏、针脚弯折的问题。安装边界上，这款转接头的整体长度控制在50mm以内，宽度不超过35mm，厚度在20mm左右，就算设备面板上的串口排布比较密集，相邻接口之间的间距较小，这款转接头也能顺利插装，不会和旁边的接头产生干涉，不需要额外预留过大的操作空间。在实际使用中，这类转接头不需要额外外接供电，直接从USB总线取电就能完成信号转换，内部电路做了浪涌防护设计，能够应对现场插拔时的瞬时电压冲击，延长转接头的使用寿命，外壳的注塑材料选用阻燃ABS材质，满足工业现场的防火安全要求，就算长时间连续通电工作，外壳表面的温升也控制在安全范围内，不会出现过热变形的问题。接口的针脚采用镀金处理，多次插拔之后也不会出现氧化接触不良的问题，保证长期通讯的稳定性，不管是车间里的设备日常调试，还是实验室里的串口设备数据采集，这类结构紧凑、连接可靠的转接头都能适配不同的使用场景，不需要复杂的安装步骤，即插即用就能完成接口转换，解决新旧设备接口不匹配的实际问题。
