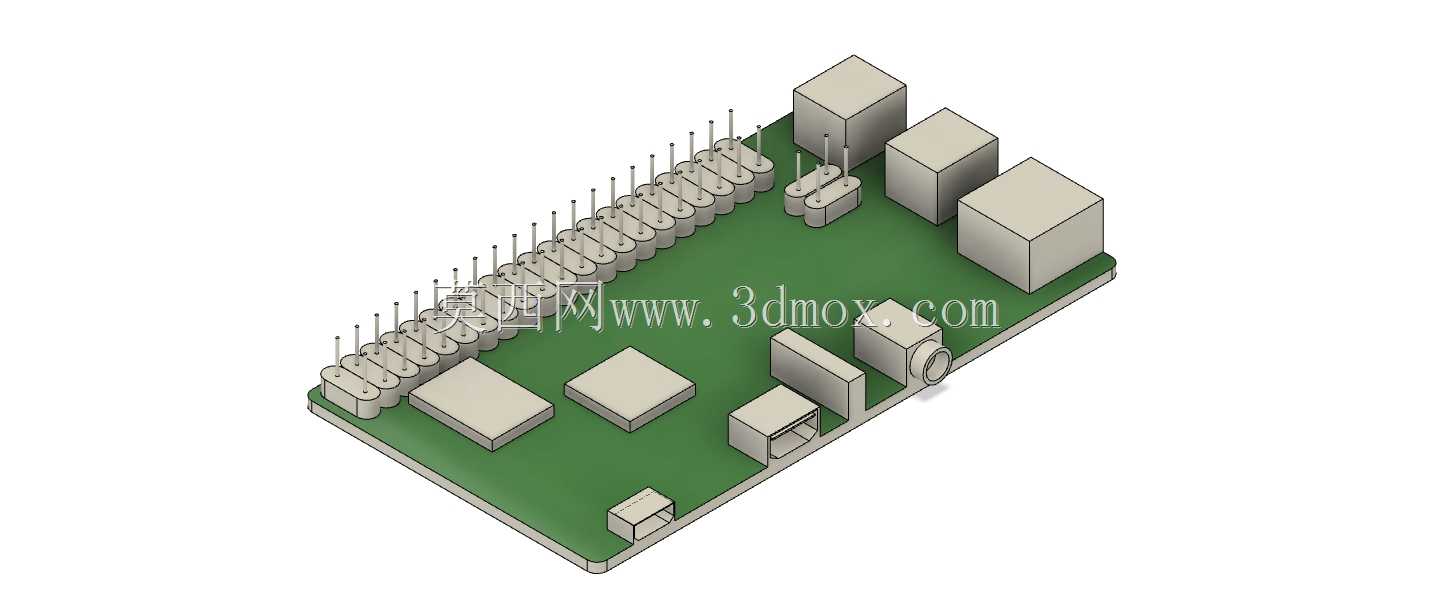

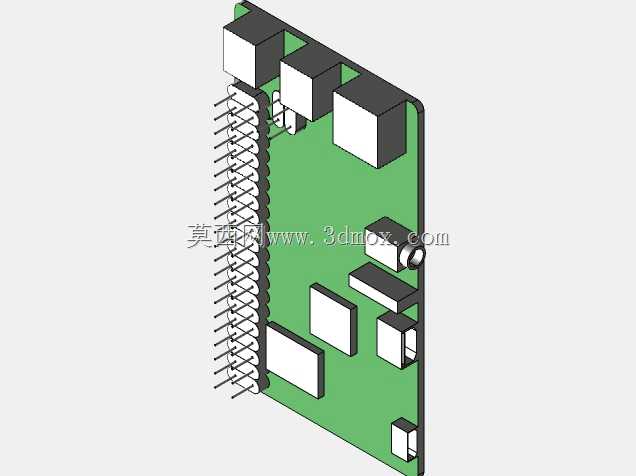

树莓派3B+开发板精细三维结构建模

本次呈现的树莓派3B+三维结构，完整还原了这款主流嵌入式开发板的全部硬件细节，可直接用于嵌入式项目的结构适配、外壳设计、教学演示等场景。在嵌入式开发、智能硬件原型验证、工业边缘数据采集终端搭建等场景中，开发人员往往需要提前确认板载元件的位置、接口的突出高度，避免设计的外壳或安装支架与板上元件产生干涉，这个三维结构刚好能满足这类前置设计校验需求，无需拿到实物就能完成安装位的匹配、接口开孔位置的确认，大幅缩短原型开发的周期。从结构设计逻辑来看，建模时优先还原了PCB基板的整体轮廓，板边的定位孔位置、孔径完全按照实物尺寸复刻，四个安装孔的相对位置公差控制在极小范围内，能直接匹配标准的树莓派安装支架、散热底座的固定位，不会出现安装孔错位的问题。板载的排针部分按照实际针脚间距、排针突出PCB板面的高度做了等比例还原，包括排针塑料基座的厚度、金属针脚的伸出长度都做了精准复刻，在设计配套外壳时，可以准确预留排针的伸出开孔，避免开孔过小挤压排针导致接触不良，或是开孔过大影响外壳的防尘效果。板上的各类接口元件，包括以太网口、USB接口、HDMI接口、电源接口、CSI摄像头接口、DSI显示接口，都按照实际的外形尺寸、突出板面的高度做了建模，接口的卡位结构、外壳轮廓都和实物一致，在做设备集成时，可以提前确认外接插头的插拔空间，避免周边结构挡住插头导致无法正常接线。板上的主要芯片、电容、电阻等元件，按照实际的贴装位置、元件高度做了简化但精准的还原，尤其是主芯片、无线模块这些高度较高的元件，准确标注了其在PCB上的位置和最高突出高度，方便设计散热片安装位时确认间隙，避免散热片压到周边低矮元件造成短路。整个模型的外形尺寸完全匹配实物的长宽厚参数，PCB板的厚度、板边的倒角细节都做了还原，在做整机结构堆叠时，可以直接将该模型导入装配环境，和其他结构件做干涉检查，确认开发板在设备内部的安装空间是否充足，走线槽的位置是否会和板上元件产生冲突。对于教学场景而言，这个模型可以用来拆解展示嵌入式开发板的硬件布局，帮助初学者快速熟悉板上各功能区的位置，理解接口排布的逻辑，比平面原理图更有直观的空间认知。在做定制化外壳设计时，设计师可以直接基于这个模型抽取轮廓，快速生成外壳的内腔结构，预留出各个接口的开孔位置、散热通风的格栅位置，不需要反复测量实物尺寸，减少设计迭代的次数。建模过程中对板上元件做了合理的层级划分，不同功能的元件归为不同的选择集，方便使用者根据需求隐藏或显示对应部分，比如只保留PCB和安装孔位做安装适配，或是显示全部元件做外观渲染，适配不同的设计场景需求。
