桌面式直流电源集成收纳外壳结构

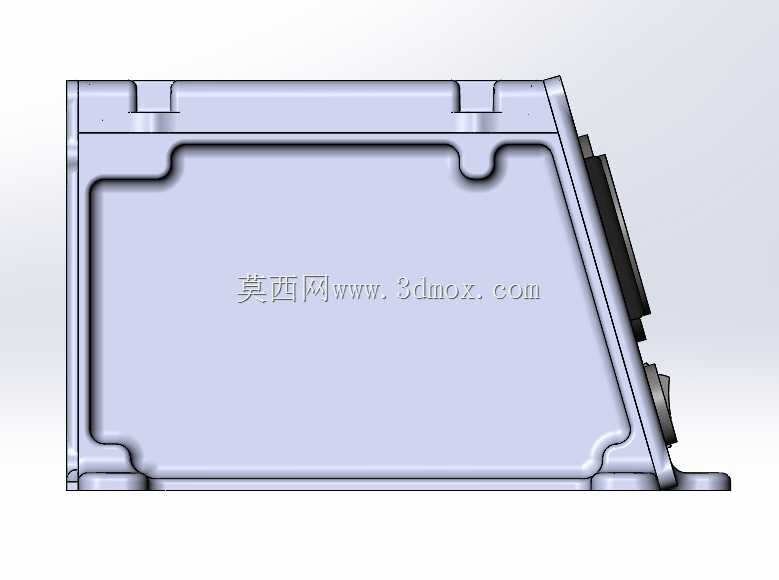

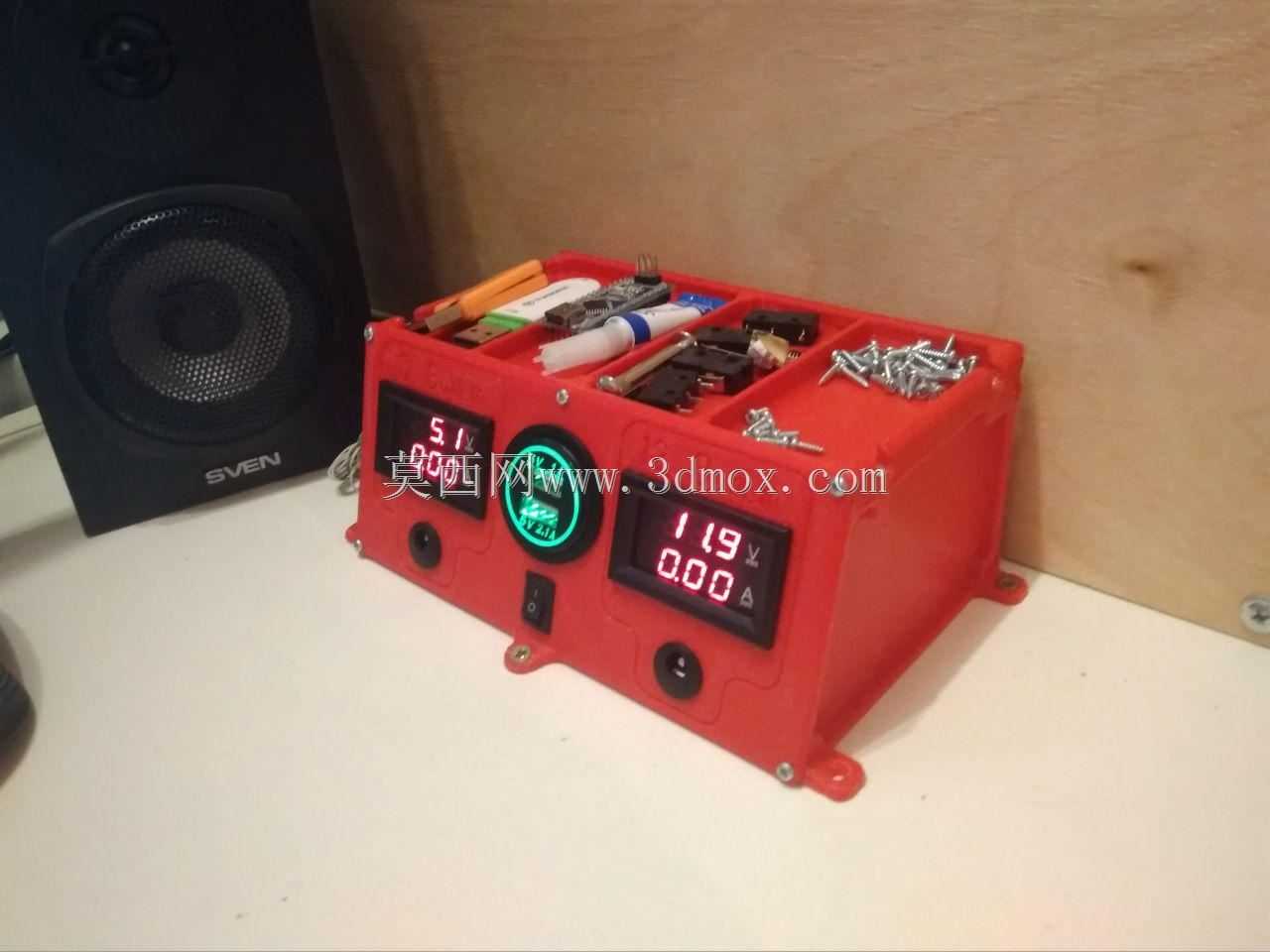

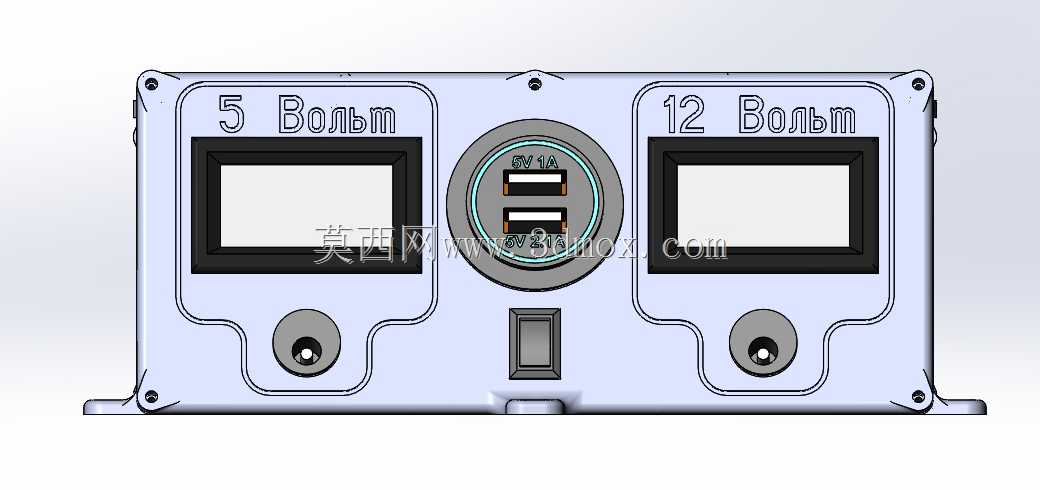

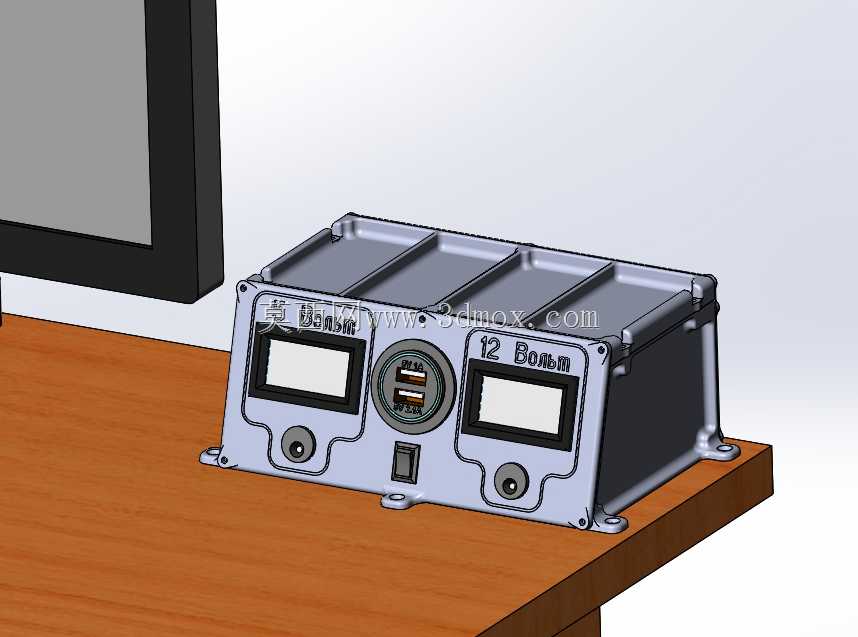

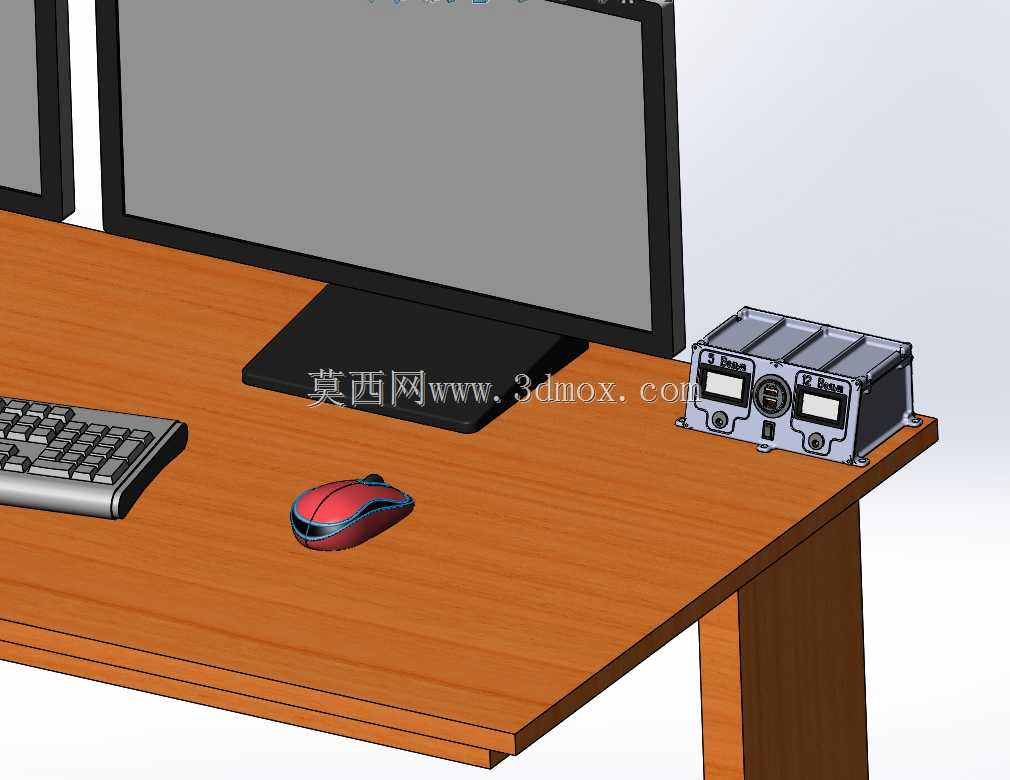

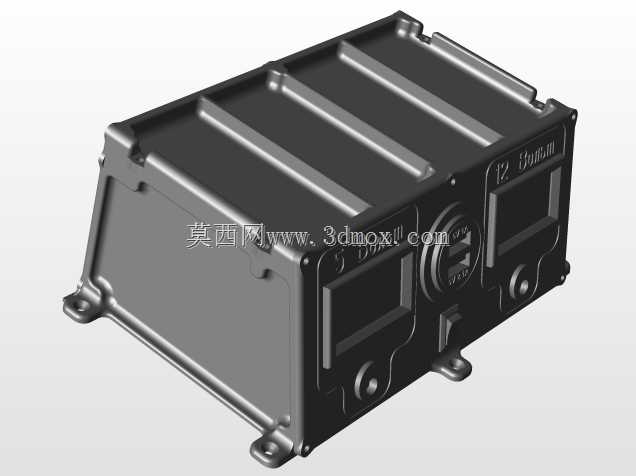

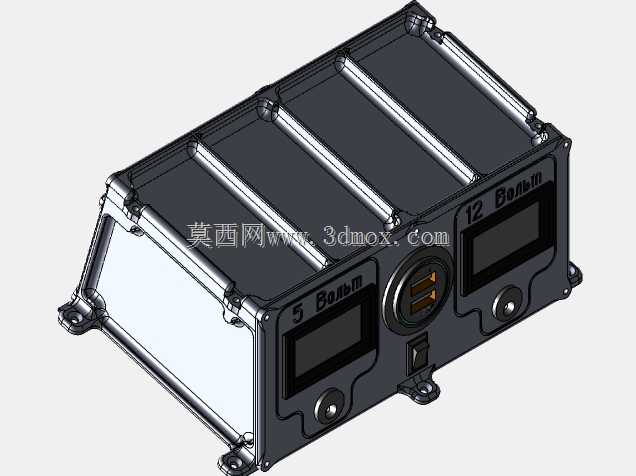

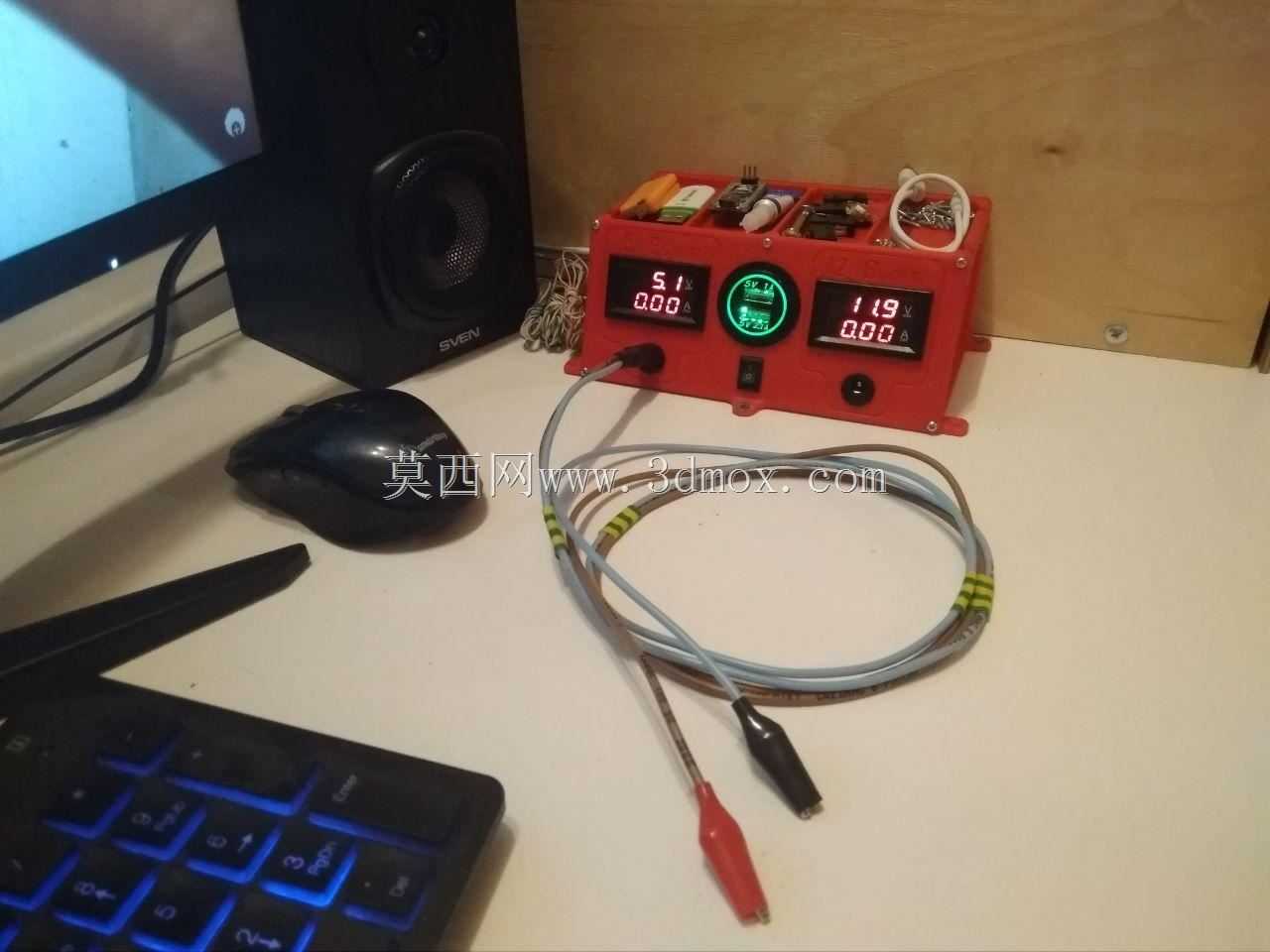

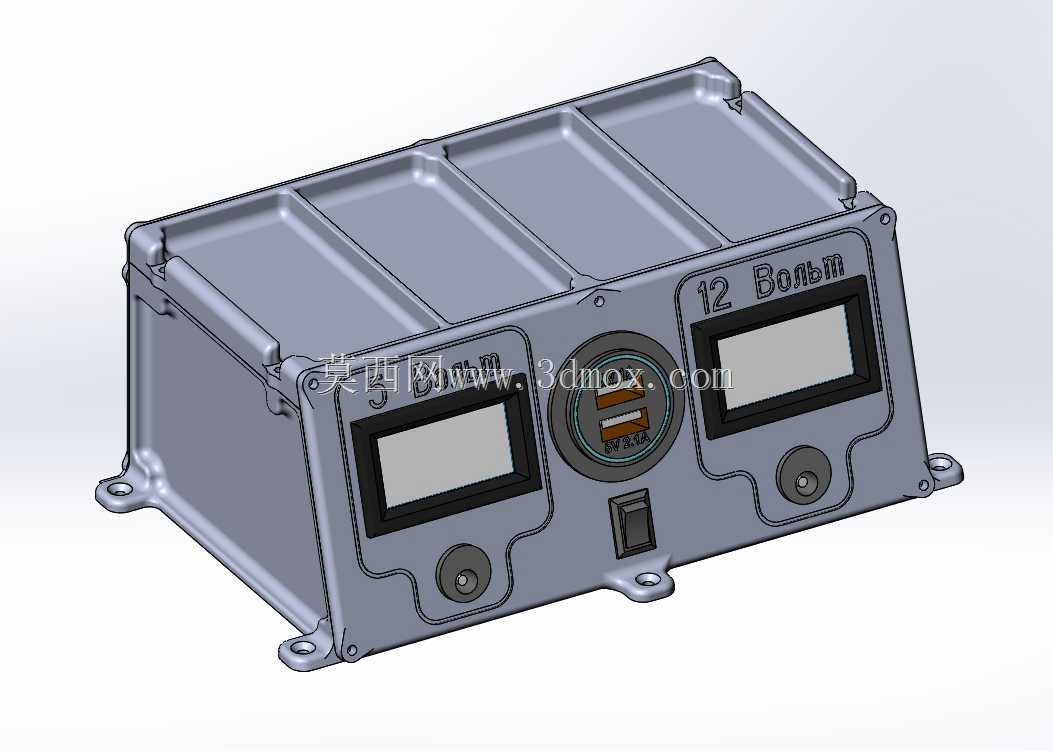

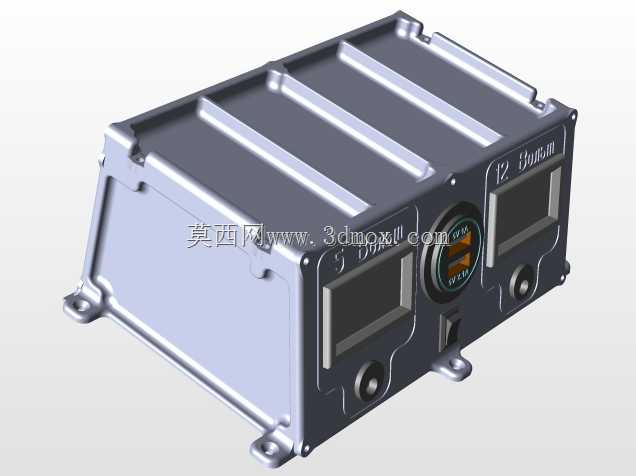

这款壳体的设计初衷，是解决桌面调试场景下零散供电模块、接线端子、紧固件杂乱堆放的痛点，常见于电子维修工位、小型3D打印工作室、学生电子创新实验台这类需要频繁取用低压直流电源的场景，把原本裸露的ATX取电模块、电压电流表、开关控件整合到统一壳体内，同时预留顶部收纳格放置常用的螺丝刀、焊锡丝、接线端子、螺丝等小配件，避免工位零散物件丢失、接线杂乱引发的误碰短路风险。从功能布局来看，正面面板预留了两个数显表的安装位，分别对应5V、12V两路直流输出的电压电流实时显示，中间设置带指示灯的船型开关作为总电源通断控件，两侧预留直流输出接线柱的安装孔位，用户可以直接外接鳄鱼夹或者直流插头给待调试设备供电，不用每次临时搭接裸露导线。壳体底部设计了带安装孔的固定支耳，既可以直接平放在工作台面使用，也能通过M4螺丝固定在木质或者金属工作台的侧挂支架上，适配不同的工位布局需求，支耳的突出高度预留了5mm的间隙，避免壳体底部直接与台面摩擦刮花，也给底部走线留出了穿线空间。设计时充分考虑了3D打印的成型工艺特性，壳体壁厚统一设置为2.5mm，既保证打印后的结构强度，不会因为日常拿取、插拔插头出现开裂，也不会因为壁厚过大增加不必要的打印耗材消耗，内部设置了三道纵向加强筋，对应ATX电源模块的安装卡位，不需要额外使用胶水固定，直接将改造后的计算机电源模块卡入加强筋形成的卡槽即可完成固定，装配时仅需使用2.2x8规格的自攻螺丝固定面板与底壳，降低装配的复杂度。顶部的收纳格做了分区隔断设计，不同尺寸的格子分别对应放置长柄工具、小型螺丝盒、零散接线端子，隔断高度设置为20mm，既可以挡住存放的小物件不会滑落，也不会因为过高遮挡正面数显表的读数视线。壳体侧面预留了散热格栅的开槽位置，对应内部电源模块的发热区域，保证长时间带载工作时内部热量可以及时散出，避免积热导致电源模块过热保护，面板与壳体的配合间隙控制在0.2mm，既保证安装时可以轻松对位，也不会出现过大的缝隙影响外观整体性。
