户外金属电气防护箱体结构设计

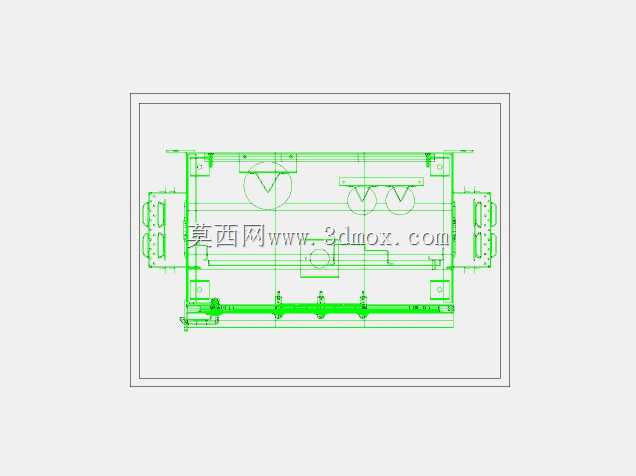

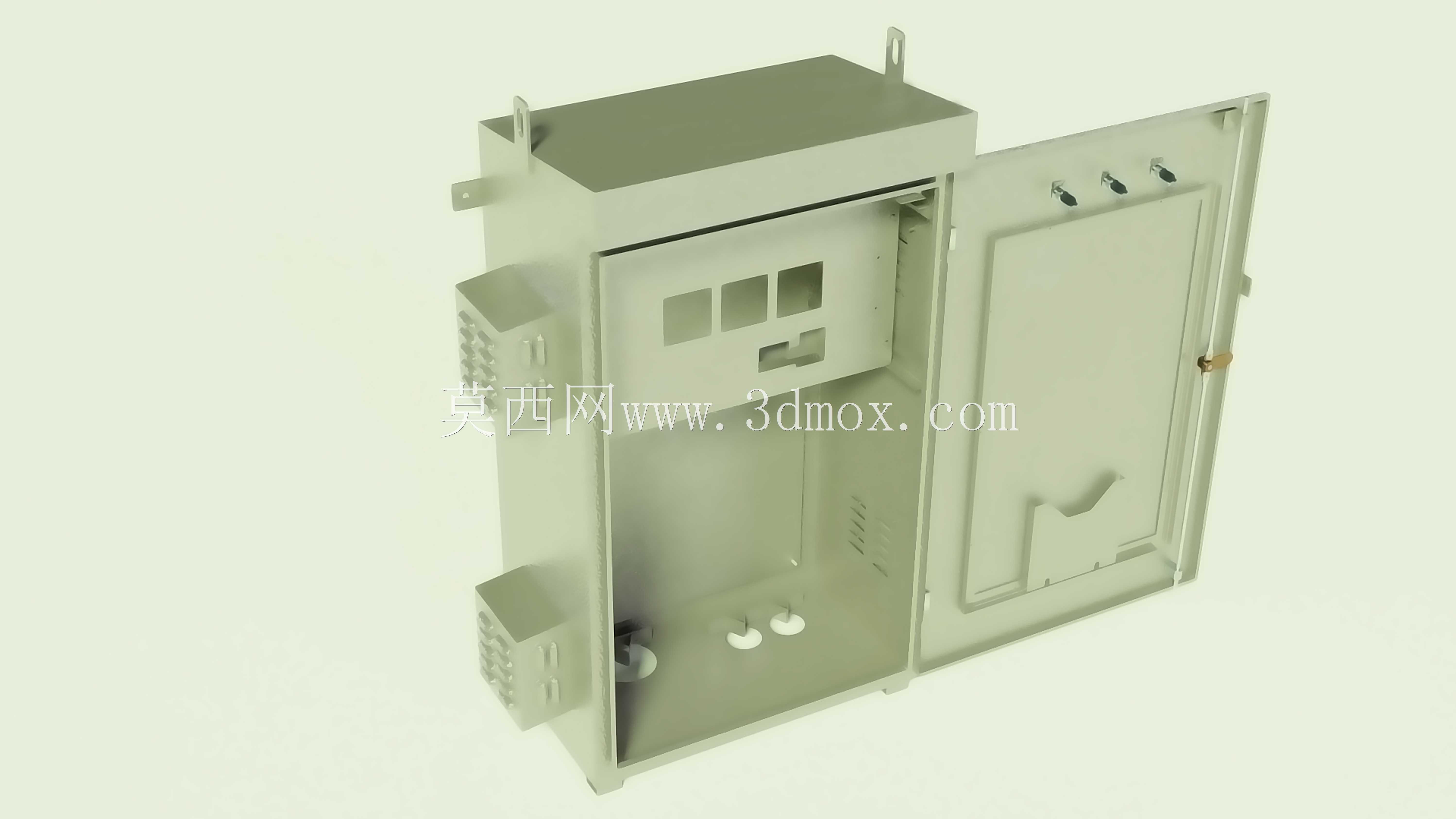

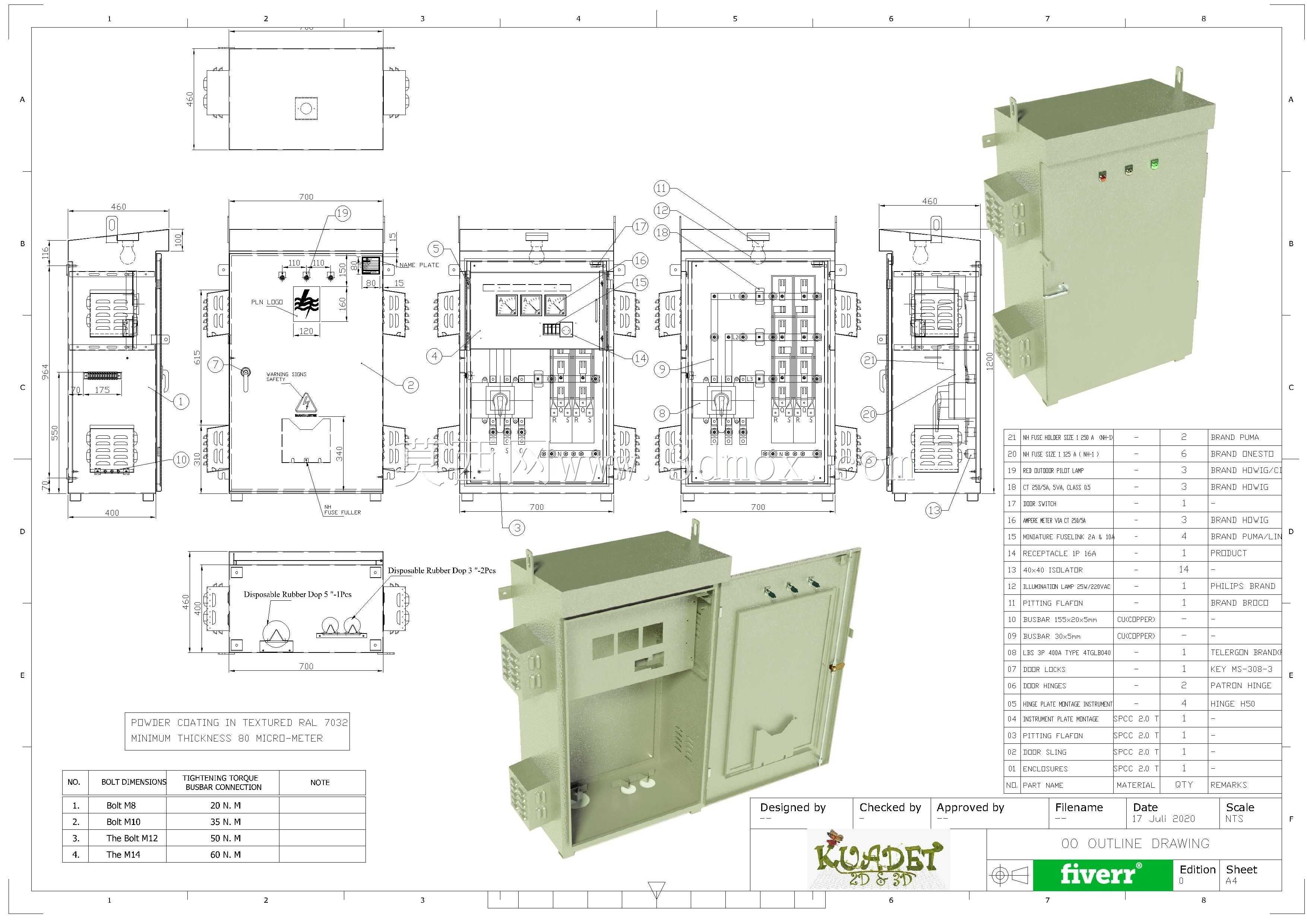

这类户外金属箱体主要应用在户外露天的配电、通讯信号中转、小型工业设备外置部署场景，需要长期耐受日晒雨淋、温差波动、粉尘侵蚀等复杂户外环境，对结构的密封性能、结构强度、安装适配性都有明确的工程要求。从结构设计逻辑来看，整体采用折弯焊接的钣金成型工艺，板材选型兼顾刚性与轻量化需求，箱体侧边预留的散热格栅结构，在保证防护等级的前提下，能够形成内部空气对流通道，避免箱内电气元件长时间运行积热导致的性能衰减。箱门采用内嵌式铰链配合密封胶条的安装结构，开合角度满足内部元件安装、后期运维检修的操作空间需求，门锁结构采用户外专用的防水锁具，避免雨水渗入锁孔造成锈蚀卡滞。箱体顶部做了微倾斜的导水结构，不会在顶部形成积水区域，从根源减少积水渗漏的风险，箱体背部预留的壁挂安装孔位，以及顶部的吊装挂耳，分别适配墙面固定、杆装、落地支架安装等多种现场部署方式，安装孔位的间距尺寸符合通用户外电气设备的安装规范，能够直接适配市面主流的安装支架，不需要额外做转接件加工。内部的安装导轨预留位置，兼容常规的电气元件安装尺寸，从空开、接线端子到小型控制模块都可以直接固定，内部走线的扎带固定位在折弯成型时就做了预留，不需要后期额外焊接固定点，减少加工工序的同时也避免焊接位置的防锈处理不到位带来的锈蚀隐患。箱体侧面预留的进出线孔都做了翻边处理，配合防水格兰头可以实现线缆位置的密封，避免雨水顺着线缆流进箱体内部。从二维工程图的视图标注来看，各个装配位置的公差配合都做了明确标注，钣金折弯的止裂槽位置、焊接后的打磨处理要求、表面喷涂的厚度要求都在图纸中有明确体现，能够直接指导车间的下料、折弯、焊接、喷涂全流程加工，不需要二次做结构细化。这类箱体的设计没有冗余的装饰结构，所有外部结构都服务于防护、安装、运维的实际功能需求，外部的指示灯安装位、操作窗口位置都做了凸台加高处理，配合透明防护盖板可以在不开箱门的情况下观察设备运行状态，减少开箱操作带来的防护失效风险。
