一体化便携游戏操控手持终端结构设计

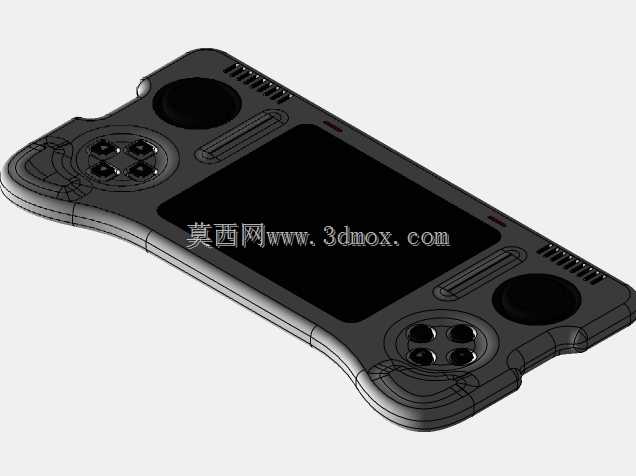

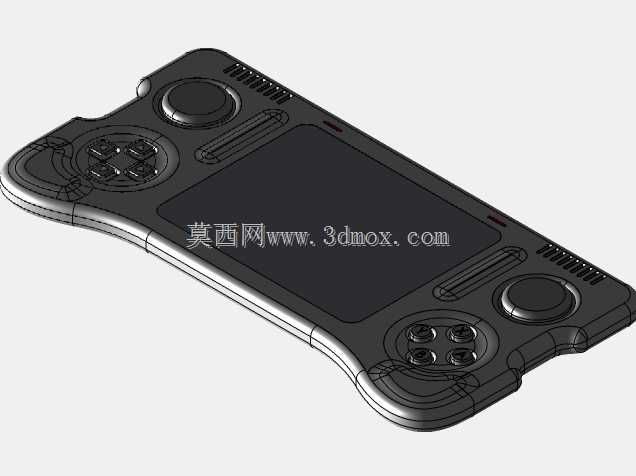

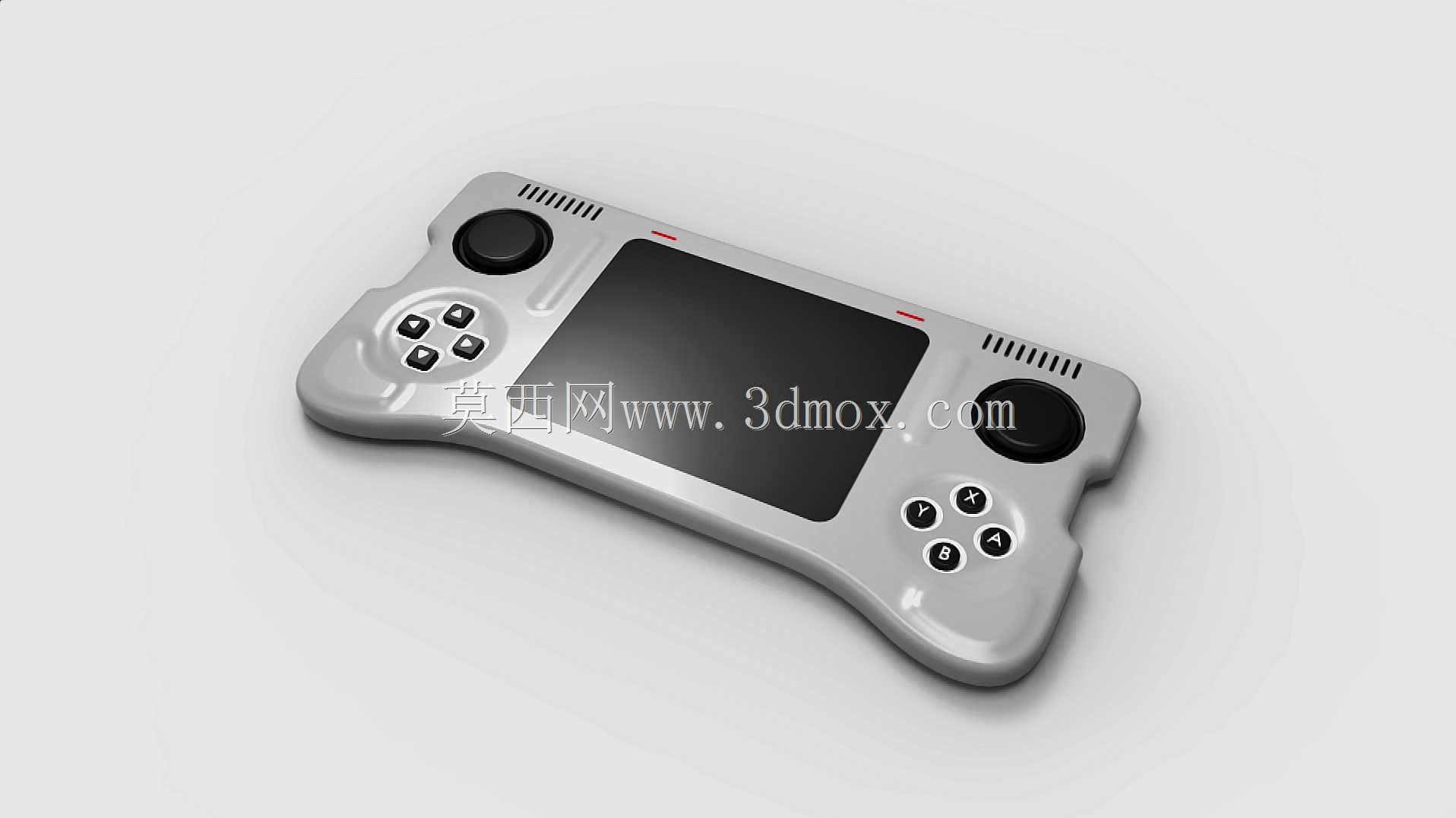

这款手持操控终端的结构设计，核心围绕长时间单手握持的人机工程需求展开，整体轮廓采用两端收窄、中部贴合掌丘弧度的曲面造型，壳体边缘做了连续的R角过渡，避免握持时硌手的问题，整机重量分布向掌心区域偏移，降低长时间操作带来的腕部负荷。设备正面布局分为三个功能区块，中部为嵌入式显示屏安装位，屏幕四周做了高出屏幕表面0.8mm的凸边防护，避免设备平放时屏幕直接接触接触面产生刮擦；屏幕两侧对称布置双摇杆组件，摇杆底座嵌入壳体内部，仅操作帽高出壳体表面12mm，兼顾操作行程与收纳时的防磕碰需求；左侧区域设置十字方向按键，按键采用分体式独立触发结构，每个按键的按压行程设定为1.5mm，触发压力控制在1.2N-1.5N区间，适配方向操控时的快速点按操作；右侧区域布置四个功能动作按键，按键表面做了内凹的指腹贴合弧度，不同按键通过表面微小的凸点标识做触觉区分，方便盲操作时快速定位。壳体上部两侧开设阵列式通风槽，对应内部主控板的散热区域，槽孔宽度控制在1.2mm，既保证通风散热效率，又能避免外界大尺寸杂物进入壳体内部；壳体背部设计有连续的防滑纹理区域，对应手指握持时的接触位置，提升出汗状态下的握持摩擦力。从安装边界来看，整机的长宽尺寸控制在成年人单手握持的舒适区间，厚度方向在摇杆安装位做局部凸起，其余区域保持均匀壁厚，内部预留了电池仓、主控板安装位、按键排线走线槽的空间，各个组件的安装柱位置均做了加强筋处理，避免跌落时安装柱断裂。这类手持终端可适配移动游戏操控、工业设备便携遥控、移动检测终端操控等多个场景，结构设计上兼顾了操作手感、组件安装空间、防护性能三者的平衡，按键布局参考了主流手持操控设备的操作习惯，降低用户的学习成本，壳体的分模线设置在侧部握持区以外的位置，避免分模线的毛刺影响握持触感，所有外露的按键缝隙均做了错位挡边设计，减少日常使用时灰尘、汗液进入设备内部的概率。
