家用多天线千兆无线路由器外观结构设计

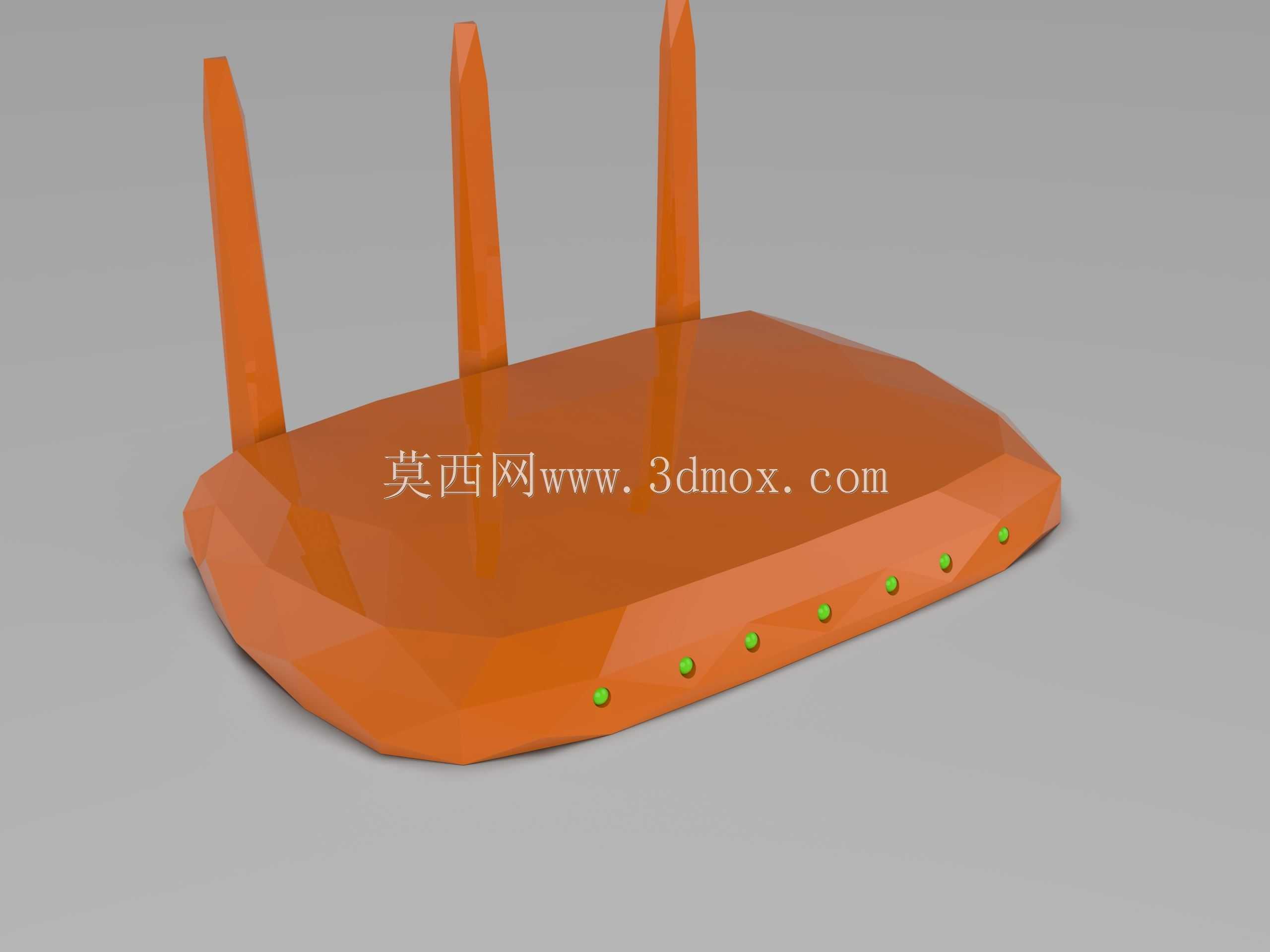

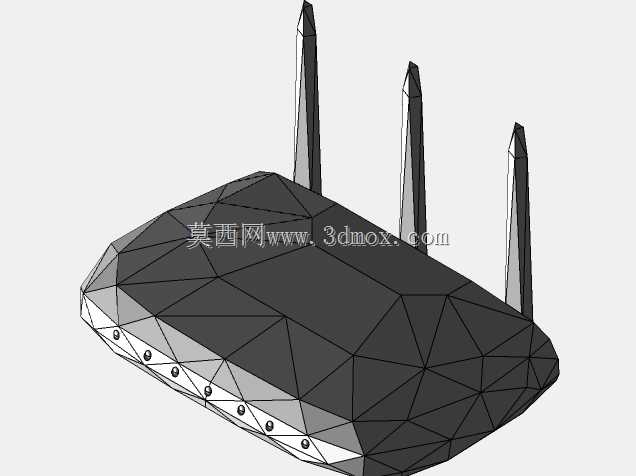

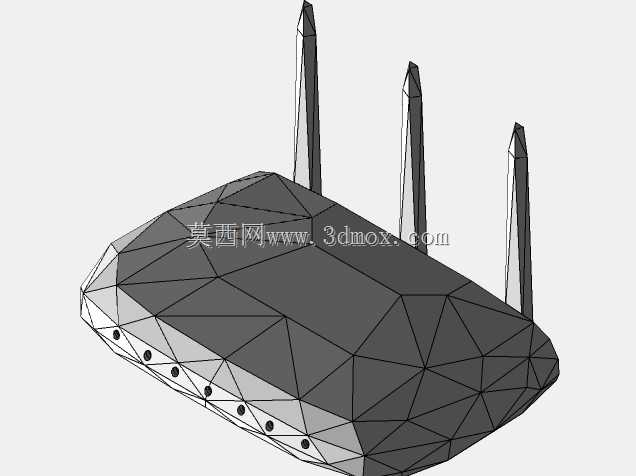

这款无线路由器的结构设计首先围绕家庭及小型办公场景的摆放需求展开，整机采用多边形切角的上盖造型，边缘做了大弧度斜切过渡，既避免了方正外壳的生硬感，也能减少桌面摆放时的磕碰剐蹭，适配电视柜、书桌、弱电箱旁等多数日常摆放位置的空间风格。三根外置全向天线采用可转动铰接结构，铰接阻尼经过调校，可根据摆放位置的遮挡情况调整天线角度，无需额外支架就能实现信号覆盖方向的微调，天线根部的铰接座做了下沉式设计，天线收拢时能与上盖边缘贴合，降低整设备的包装运输体积。机身正面沿斜切边排布的状态指示灯，采用下沉式透光孔设计，光线不会直射人眼造成眩光，同时能清晰反馈电源、网络连接、各LAN口、WiFi信号的工作状态，用户无需凑近设备就能快速判断运行故障。底部的支撑脚做了防滑橡胶垫设计，既可以垫高机身保证底部散热槽的空气流通，也能避免设备在光滑桌面被线材拖拽移位。从安装边界来看，整机宽度控制在常规插排长度范围内，电源接口与网线接口排布在机身后侧，接口间距预留了足够的插拔操作空间，即使是带屏蔽层的粗网线也能顺利插接，不会出现相邻接口干涉的问题。外壳采用上下盖扣合加内部螺丝柱的固定方式，内部预留了主板、散热片、天线馈线的走线路径，主板安装柱的位置避开了主要发热芯片区域，可根据配置需求加装铝制散热片，满足长时间高负载运行的散热需求。上盖表面采用细磨砂晒纹处理，不易残留指纹与灰尘，日常清洁维护只需用干布擦拭即可，橙色的壳体配色区别于传统黑白路由器的单调外观，能适配年轻化的家居装修风格，同时壳体材质选用阻燃ABS材料，满足电子设备的安规阻燃要求。
