室外定向八木通讯接收天线结构设计

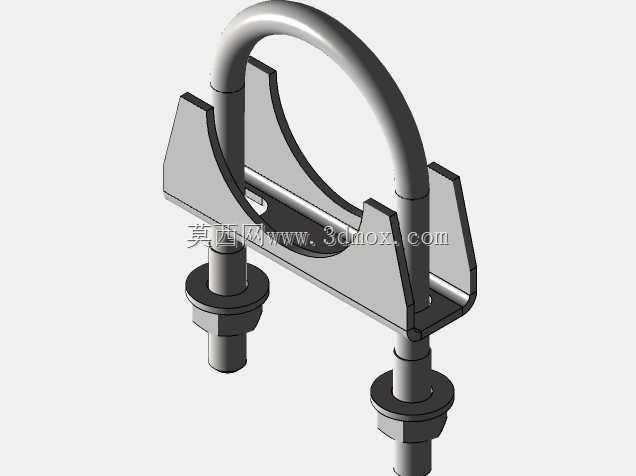

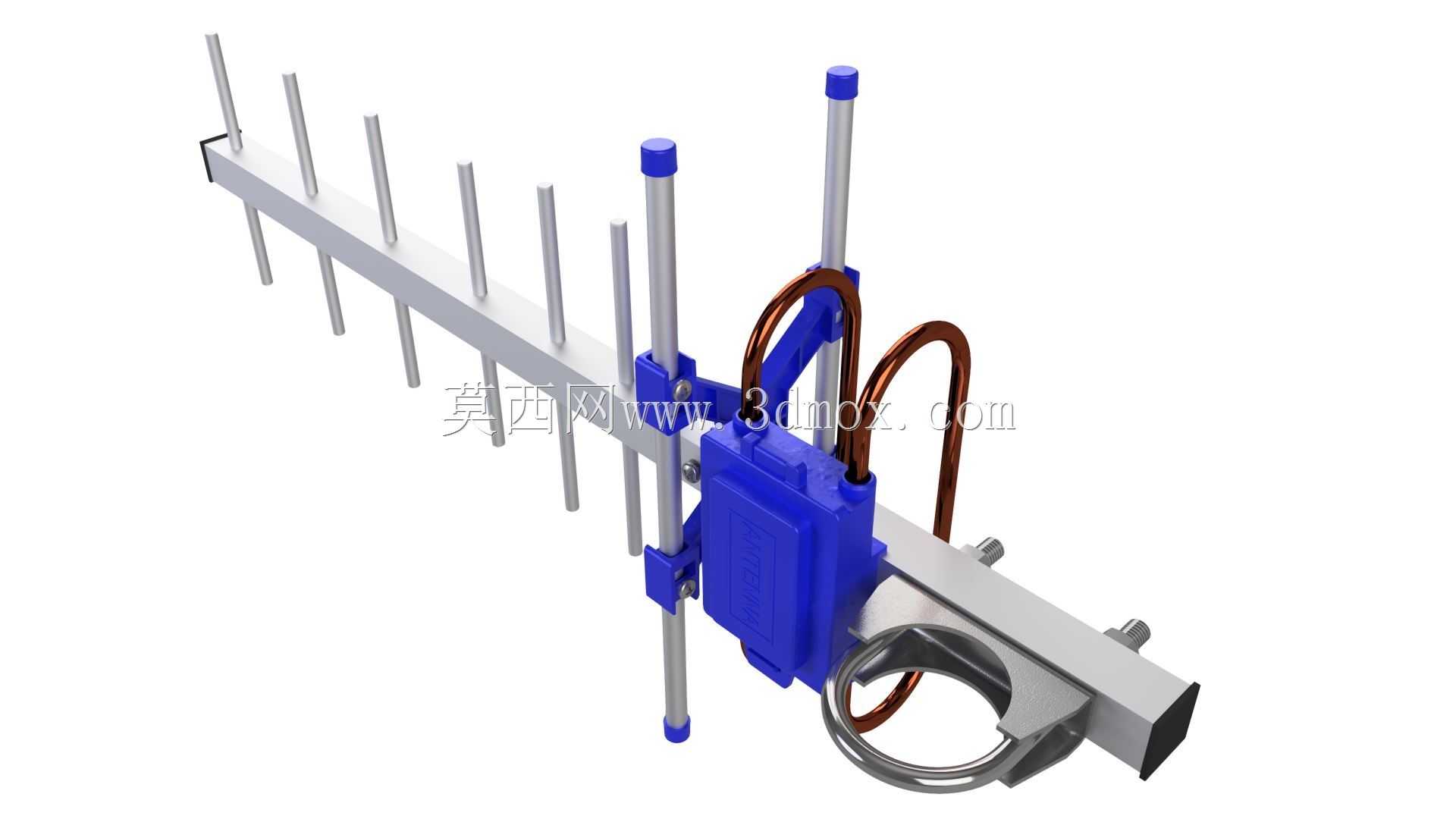

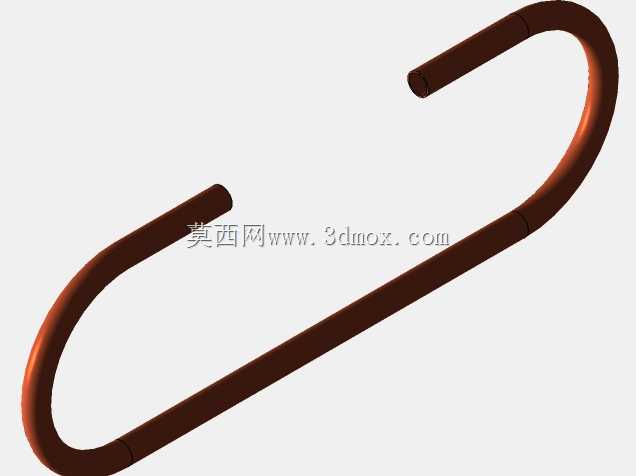

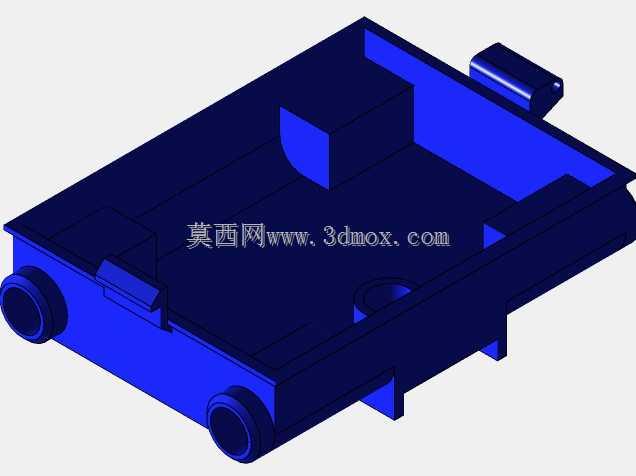

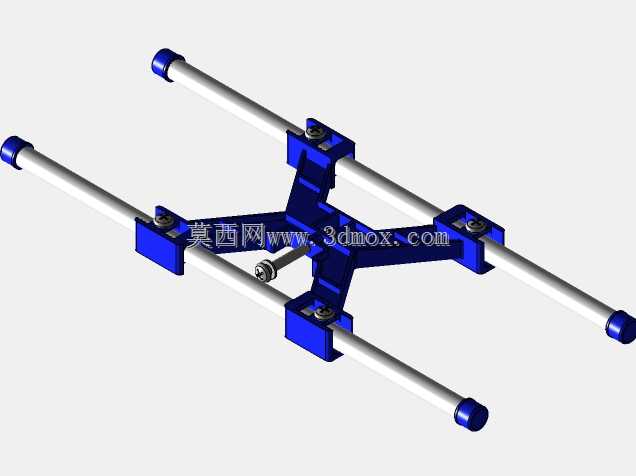

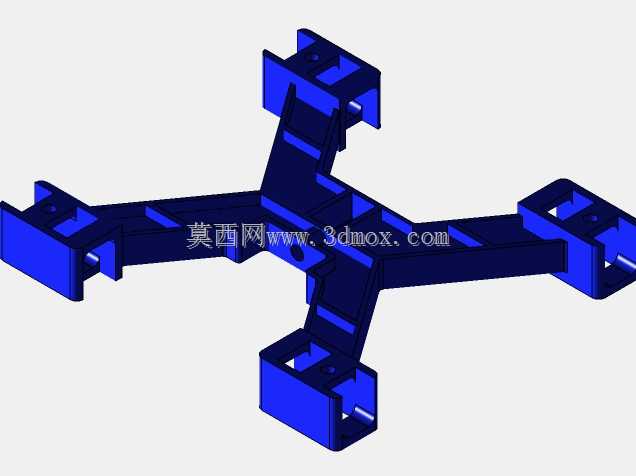

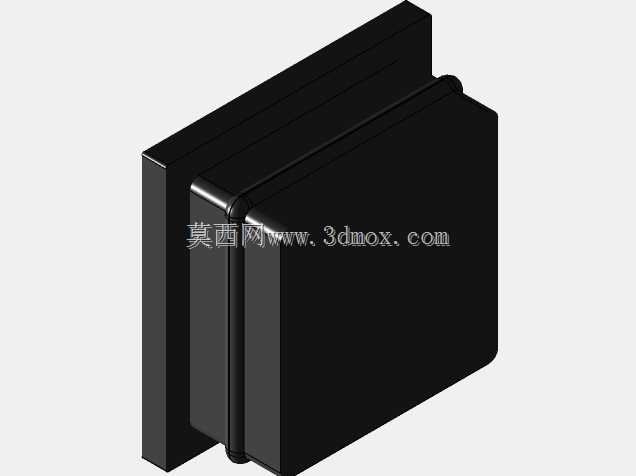

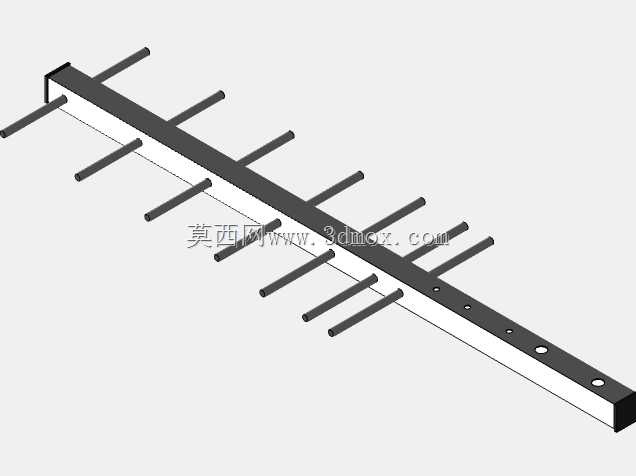

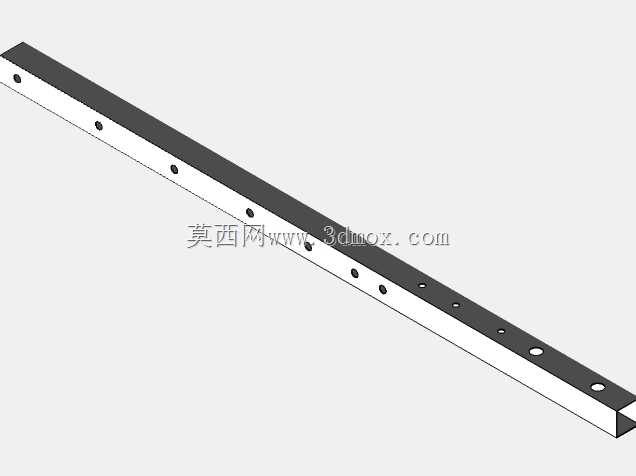

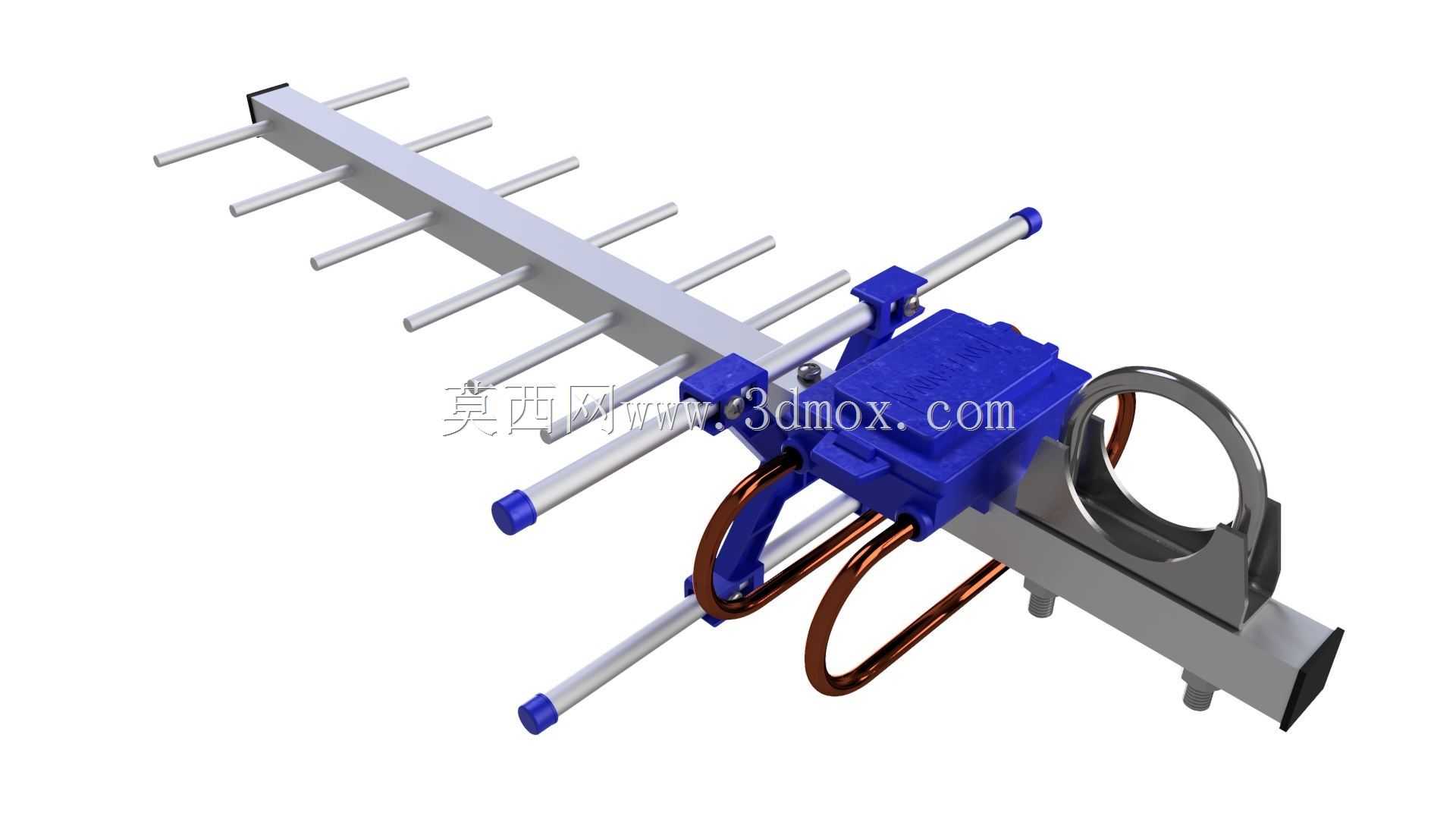

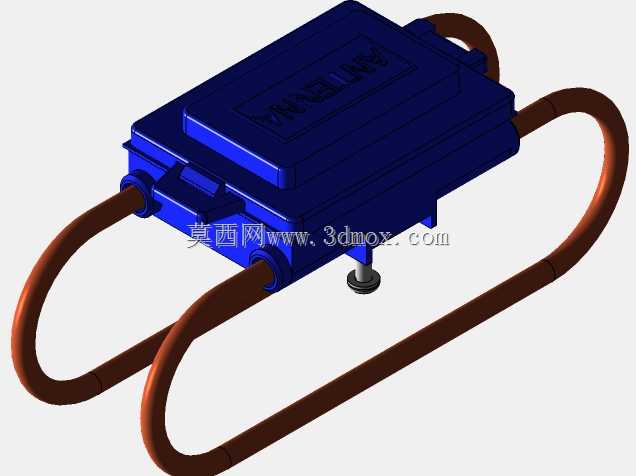

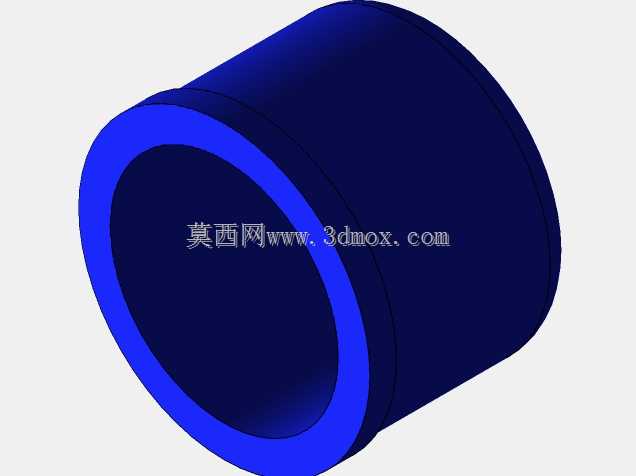

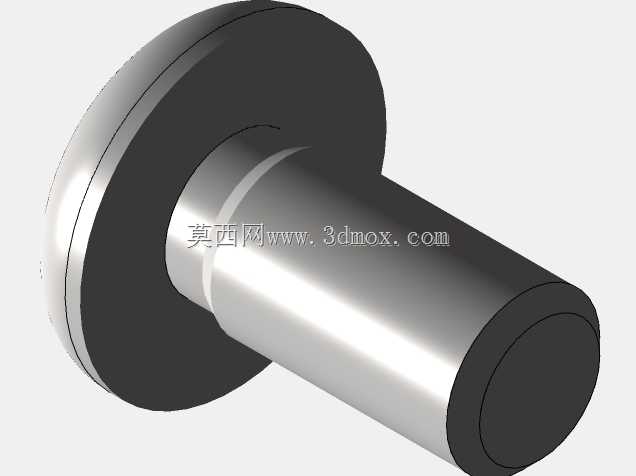

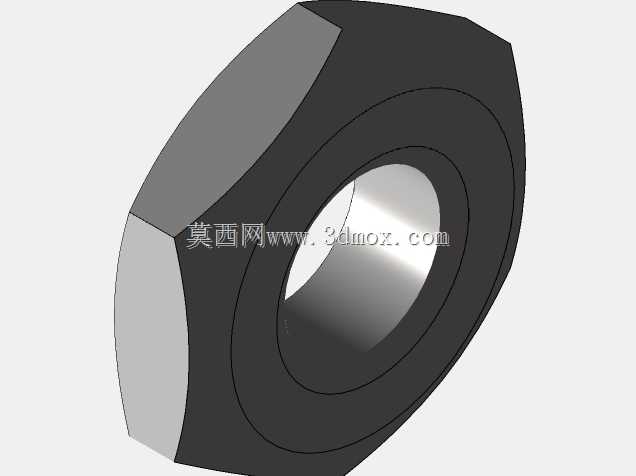

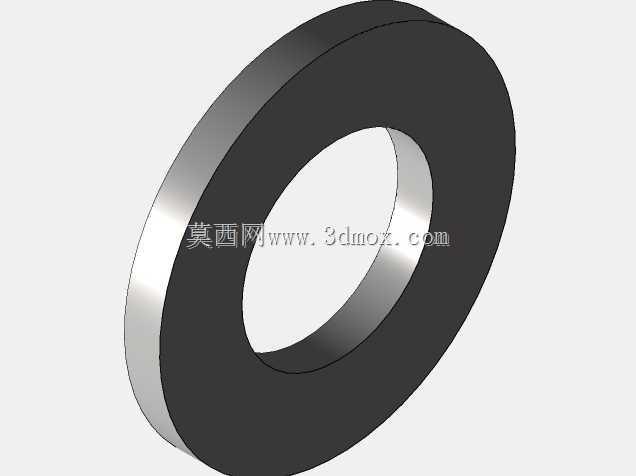

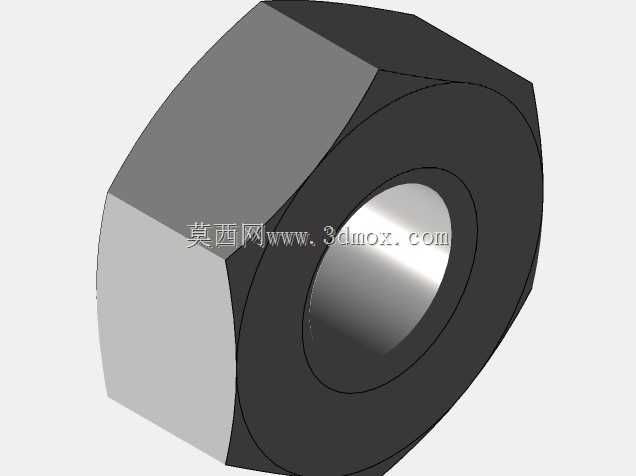

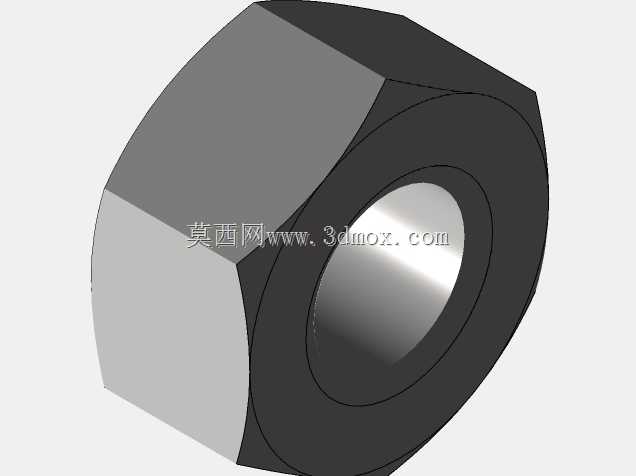

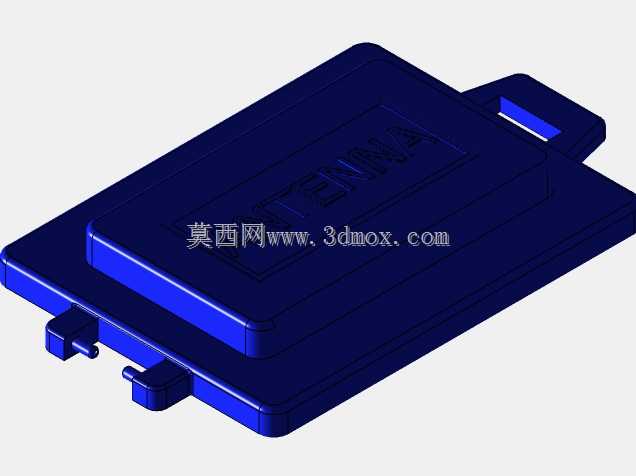

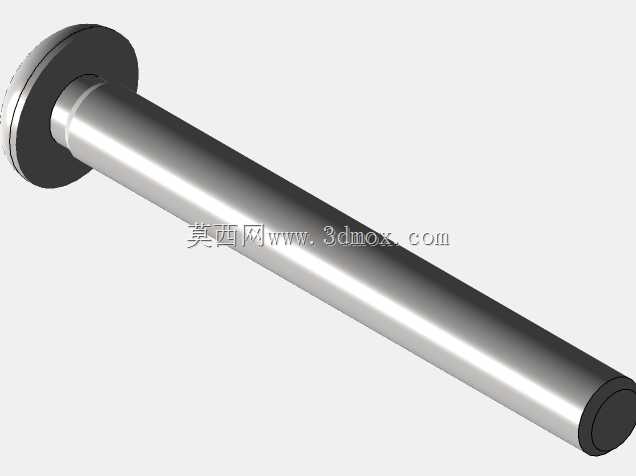

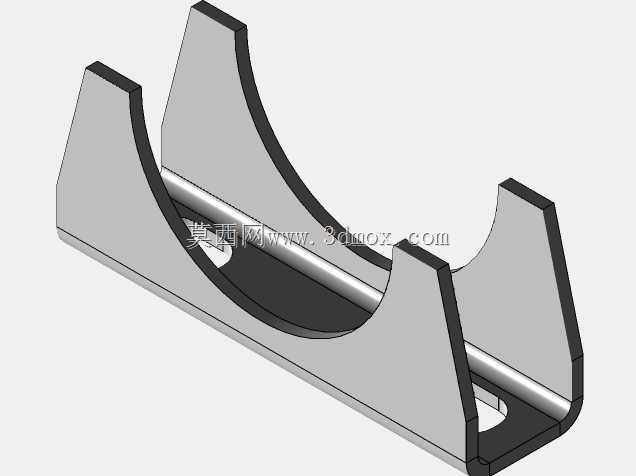

这款定向八木天线的结构设计，核心围绕超高频段无线信号的定向收发需求展开，主要应用在城郊弱信号区域的无线通讯补点、物联网终端信号增强、业余无线电通讯以及局部区域无线数据传输场景中。从结构布局来看，整根天线以方形铝合金主梁作为承载基体，主梁一侧等距排布多根金属引向振子，末端设置长度略长的反射振子，核心馈电部位采用蓝色工程塑料壳体做密封防护，内部整合匹配回路与铜质馈电弯管，既保证射频信号的匹配效率，也能隔绝户外雨水、粉尘对核心馈电部件的侵蚀。设计阶段优先考虑了户外安装的适配性，主梁下方集成U型抱箍安装结构，可直接适配不同外径的室外安装立杆，无需额外定制转接件，抱箍与主梁之间设置防滑齿结构，锁紧后可抵御常规户外风力载荷，避免天线指向偏移影响信号接收增益。振子与主梁的连接部位采用绝缘塑料固定座，既保证振子与金属主梁之间的绝缘隔离，避免射频信号被主梁屏蔽损耗，也通过卡扣加限位凸台的结构，省去了传统安装中逐点校准振子间距的工序，装配时只需将振子插入固定座卡紧即可保证各振子的平行度与间距公差，控制在射频性能要求的误差范围内。馈电部位的铜质弯折振子做了圆弧过渡处理，避免尖锐弯折带来的信号驻波比升高问题，塑料壳体与主梁的接缝处设置防水胶圈，出线部位采用防水格兰头结构，满足IP65级别的户外防护要求。整体结构的重量控制经过优化，主梁与振子均采用轻质铝合金材质，核心防护壳体采用耐候ABS工程塑料，整副天线的总重量控制在单人可独立安装的范围内，安装边界上，天线背部预留的馈线接头位置与安装抱箍保持足够安全距离，不会出现馈线弯折半径过小导致的线缆损伤问题，各振子的长度差经过匹配计算，在保证定向增益的前提下，尽可能压缩天线整体纵向尺寸，降低安装时的风阻面积，适配高层楼宇、山区杆塔等多种户外安装场景的载荷要求。
