Arduino兼容16x2字符液晶显示模块

做嵌入式开发和小型设备电控改造的工程师，对这类1602字符液晶屏肯定不会陌生，这次建模的这款是适配Arduino开发体系的兼容款，日常做原型验证、小型工控面板、教学实验装置都能用到。从实际使用场景来说，这类屏不会用在需要复杂图形显示的场合，大多承担设备运行参数回显、操作指令提示、故障代码输出的功能，比如小型温控箱的温度设定值显示、自助取号机的排队序号提示、学生做电子设计竞赛时的传感器数据实时回显，都是它的典型应用场景，相比段码屏它能显示自定义字符，相比彩屏它的驱动逻辑简单、功耗更低，对主控资源的占用极小。

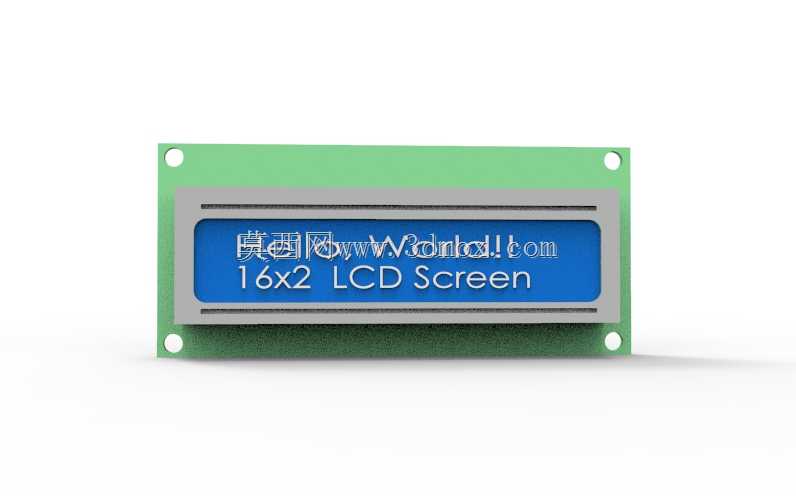

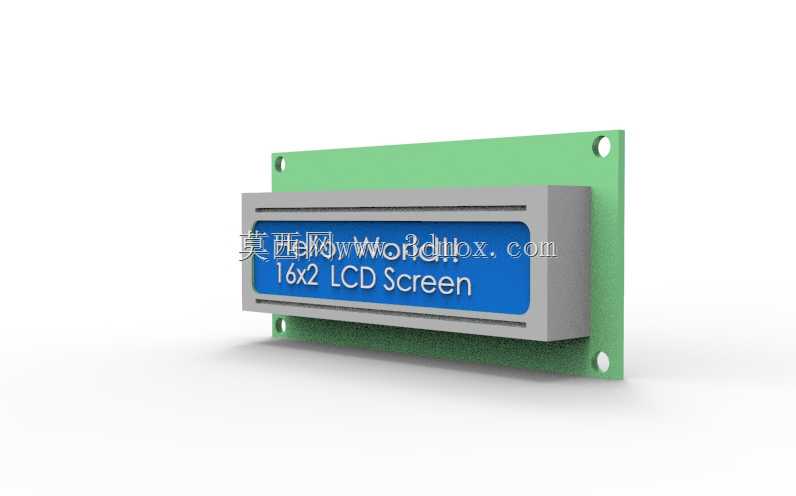

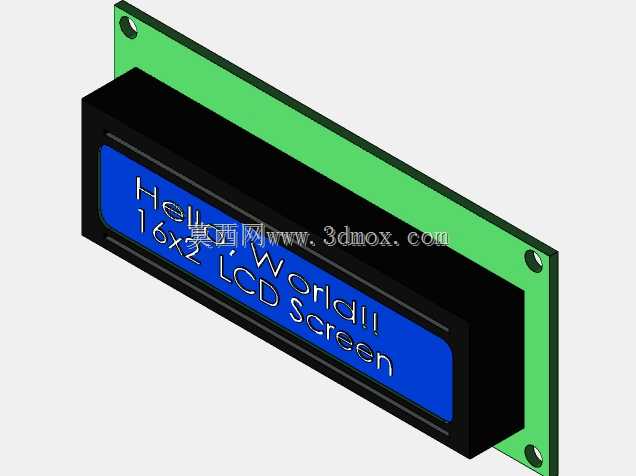

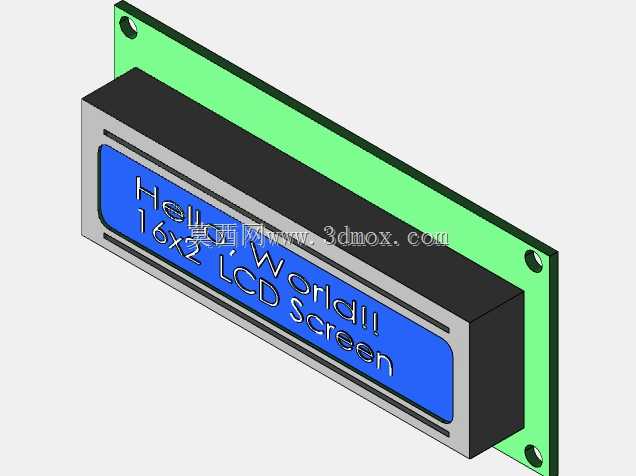

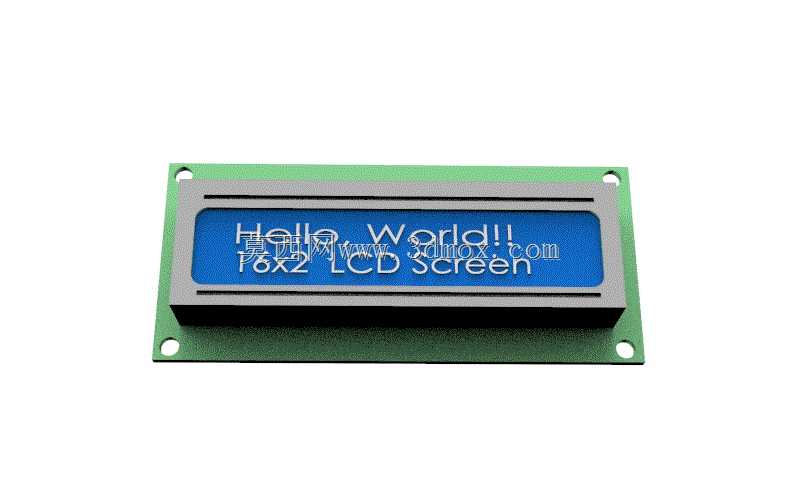

建模的时候最先敲定的是安装边界，PCB基板的四个角预留了标准M3安装孔位，孔位间距按照行业通用的1602屏安装规范设置，不管是装在标准塑料外壳的窗口位，还是用铜柱固定在亚克力安装支架上，都不需要额外改孔。屏幕正面的显示区域做了凹陷设计，外围的金属屏蔽框不仅是结构装饰，实际生产中是用来压合液晶层、屏蔽外界电磁干扰的，建模时还原了屏蔽框和PCB基板之间的卡扣配合结构，没有做简化处理，方便后续做整机装配干涉检查。

功能层面，这款屏采用并行接口驱动，模型里预留了背面排针的安装位置空间，结构设计时考虑了不同厂家排针高度的公差，把背部元器件的避让空间留足，避免装壳时出现元件顶壳的问题。蓝底白字的显示配色是工业场景里最常用的方案，强光下的可视性比黄绿屏更好，长时间观察也不容易产生视觉疲劳，建模时给显示面做了轻微的磨砂质感处理，还原真实液晶屏表面的偏光片质感，没有做成高光亮面，避免渲染效果和实物偏差过大。

设计思路上没有做多余的异形结构，整体保持规整的长方体外形，PCB边缘做了0.5mm的圆角处理，符合实际电路板的加工工艺要求，不会出现锐边割手的问题。屏幕和PCB之间的导电胶条连接位置，模型里也做了对应的压合台阶，结构工程师拿到模型可以直接用来做固定压条的设计，不需要再反向测绘实物尺寸。做设备选型的时候要注意，这类屏的整体厚度包含背面排针的高度，建模时已经把排针插装后的总厚度算入安装尺寸，避免结构设计时出现装配间隙不足的问题，不管是做嵌入式安装还是外置式面板，都能直接套用这个模型的尺寸做开孔设计。
