Arduino用槽型光电速度检测模块结构

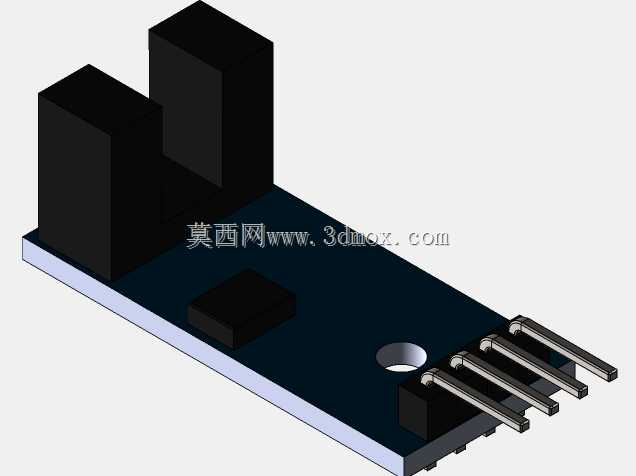

这款槽型光电速度检测模块，主要面向开源硬件开发、小型自动化设备转速检测、智能小车测速、流水线工件计数这类场景设计，在实际工程应用里，常被嵌入到小型传动机构的转轴旁，通过遮挡槽口的光通路来输出脉冲信号，以此换算出转轴转速、工件经过频次这类核心参数，相比霍尔类测速元件，它不需要被测件带有磁体，对非金属的遮挡物也能稳定响应，适配的场景更灵活。从结构设计来看，模块采用PCB作为承载基体，前端的U型槽结构是核心检测区，两侧分别集成了红外发射与接收管，槽口的宽度预留了足够的被测件活动空间，常规的码盘齿片、薄金属挡片都能顺利穿过，不会出现运动干涉。PCB板上除了光电对管，还集成了信号调理电路，把光电管输出的微弱电流信号转换成规整的数字电平，直接兼容Arduino这类主控板的IO口电平标准，不需要额外外接信号放大电路，降低了使用者的接线与调试难度。模块尾部引出的直插排针采用标准2.54mm间距，既可以直接插在面包板上做原型验证，也能通过排线连接到主控板，排针的引脚定义遵循常规传感器模块的排布顺序，电源、地、信号脚的位置符合多数开发者的接线习惯，能减少接错线的概率。PCB板上预留的单安装孔位于板身中部，孔径适配M3规格的螺丝，安装时可以通过单颗螺丝快速固定在支架上，孔位周边预留了足够的扳手操作空间，不会因为周边元件排布过密导致螺丝无法拧紧。整个模块的外形尺寸控制得非常紧凑，板身厚度加上两侧光电对管的凸起高度，在狭小的设备腔体里也能顺利布置，不会和周边的传动件、电路板产生空间冲突。在设计建模的时候，需要重点还原U型槽的开口尺寸、光电管的相对位置，这两个尺寸直接决定了模块的检测盲区和响应距离，要是建模时尺寸偏差过大，实际装配后就会出现检测不灵敏、误触发的问题；排针的伸出长度和间距也要严格按照标准尺寸建模，否则做结构装配验证时，会出现排针对不上插座、和周边外壳干涉的问题。另外板上的贴片元件布局也要还原真实的排布位置，避免在做整机结构设计时，元件和外壳的加强筋、固定柱产生碰撞，这类细节在做嵌入式设备的结构整合时非常关键，很多新手建模时容易忽略贴片元件的高度，导致实际打样后外壳装不进去。这款模块的结构设计充分考虑了原型开发和小批量设备集成的需求，没有多余的冗余结构，安装固定、接线使用都足够便捷，能满足多数低速运动场景的速度检测、位置判定需求。
