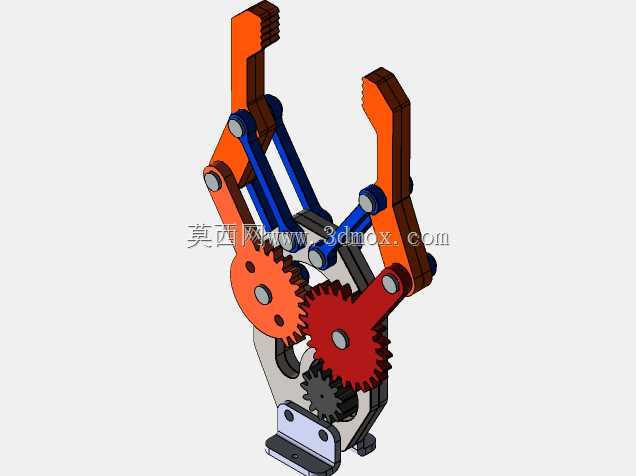

齿轮联动双指自适应夹持机械爪结构

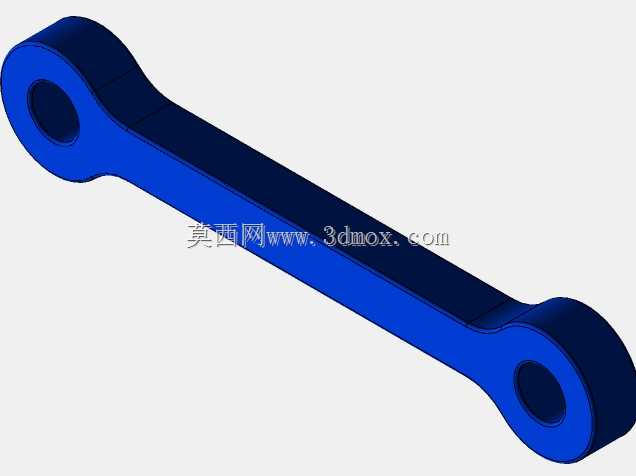

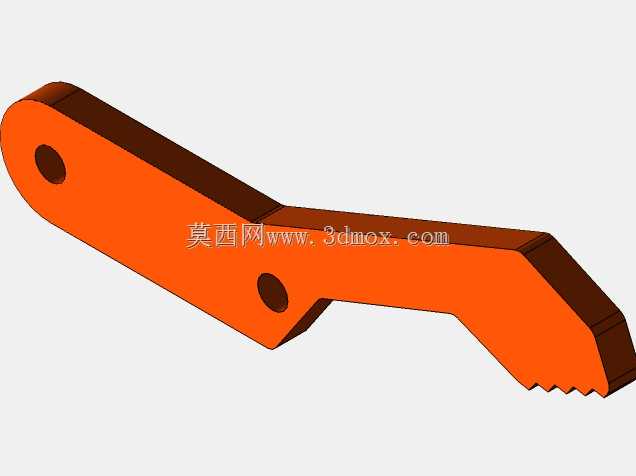

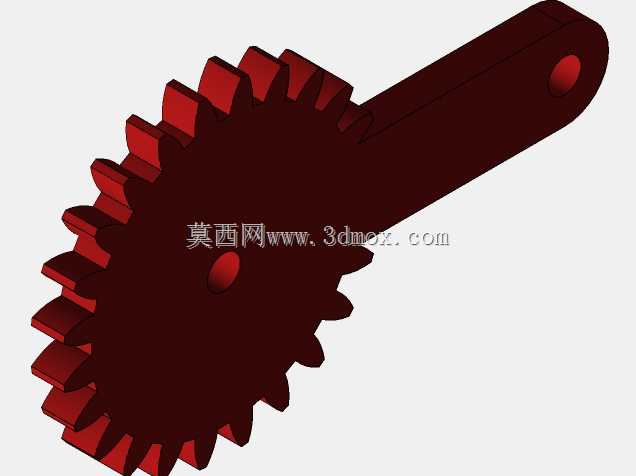

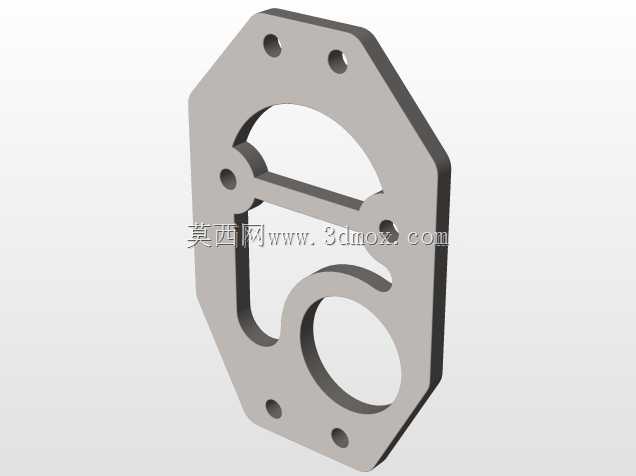

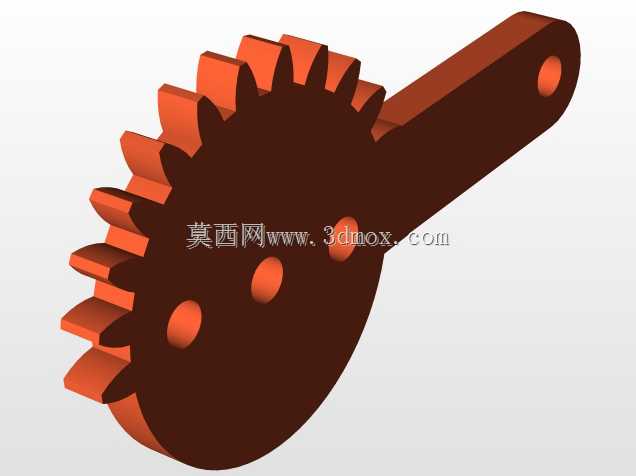

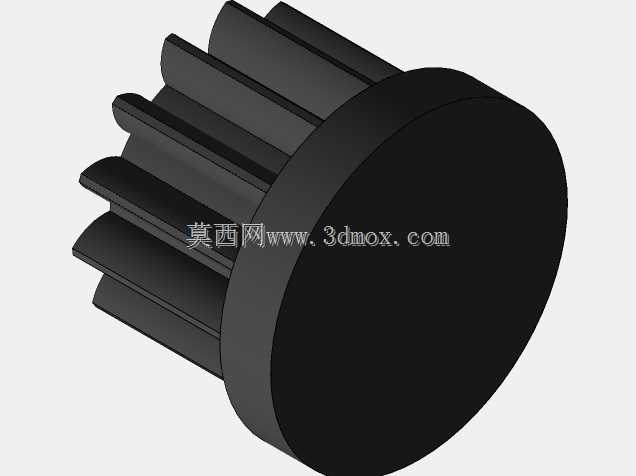

这款夹持机构主要适配轻载自动化分拣、实验室样本转运、小型工件上下料场景，作为机械手末端执行件使用，可兼容规则柱状、薄片状以及外形存在小幅偏差的异形工件，无需额外更换夹爪即可完成多品类工件的抓取动作，适配3C电子装配、轻工包装、教学实训台等多种工位的安装需求。从传动逻辑来看，该夹爪采用三级齿轮啮合配合多组连杆的传动方案，动力输入至底部主动齿轮后，通过中间惰轮将动力同步传递至两侧从动齿轮，保证两根夹指的开合动作完全对称，不会出现单侧偏移导致的工件夹偏、脱落问题；连杆与夹指的铰接点位置经过反复调校，当夹指接触工件表面时，接触力会通过连杆传递至齿轮副形成自锁趋势，无需持续保持大扭矩输入即可稳定夹持工件，降低驱动端的能耗与负载压力。夹指内侧做了阶梯式齿形防滑结构，接触工件时可形成多点咬合，针对表面光滑的塑料件、金属薄壁件都能提供足够的摩擦力，不会出现夹持打滑的情况；夹指开合行程覆盖10mm至85mm的工件尺寸范围，单指最大加持力可根据驱动输入扭矩调整，适配1kg以内的工件抓取需求。安装边界方面，夹爪底部预留标准法兰安装孔位，孔位间距适配市面主流小型机械臂的末端安装尺寸，整体结构的横向最大宽度在夹指完全张开时为120mm，闭合状态下宽度为65mm，整体高度为160mm，不会占用过多工位空间，可在狭窄的装配工位内完成动作。设计过程中充分考虑了运动干涉问题，所有铰接位置都做了轴套避让设计，齿轮啮合侧隙控制在0.1mm以内，既保证传动顺畅无卡滞，又不会因为间隙过大导致夹指定位精度下降；所有外露传动部件都做了圆角处理，没有尖锐棱角，避免调试过程中出现磕碰划伤的问题，同时整体结构没有复杂的异形曲面，零部件加工难度低，后期维护更换易损件十分方便，不需要专用工具即可完成拆装调试。
