APEM HF52霍尔效应操纵杆结构设计

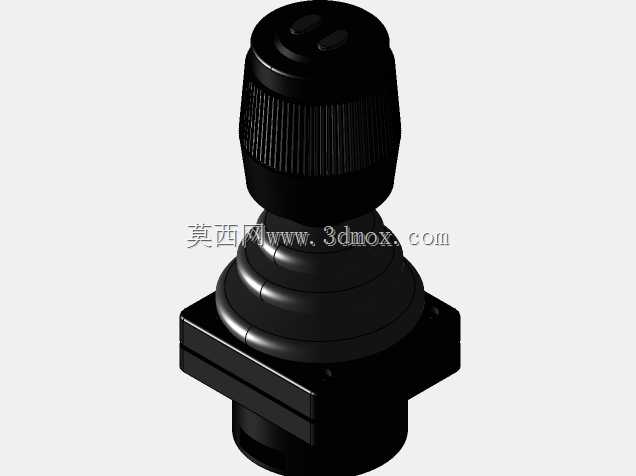

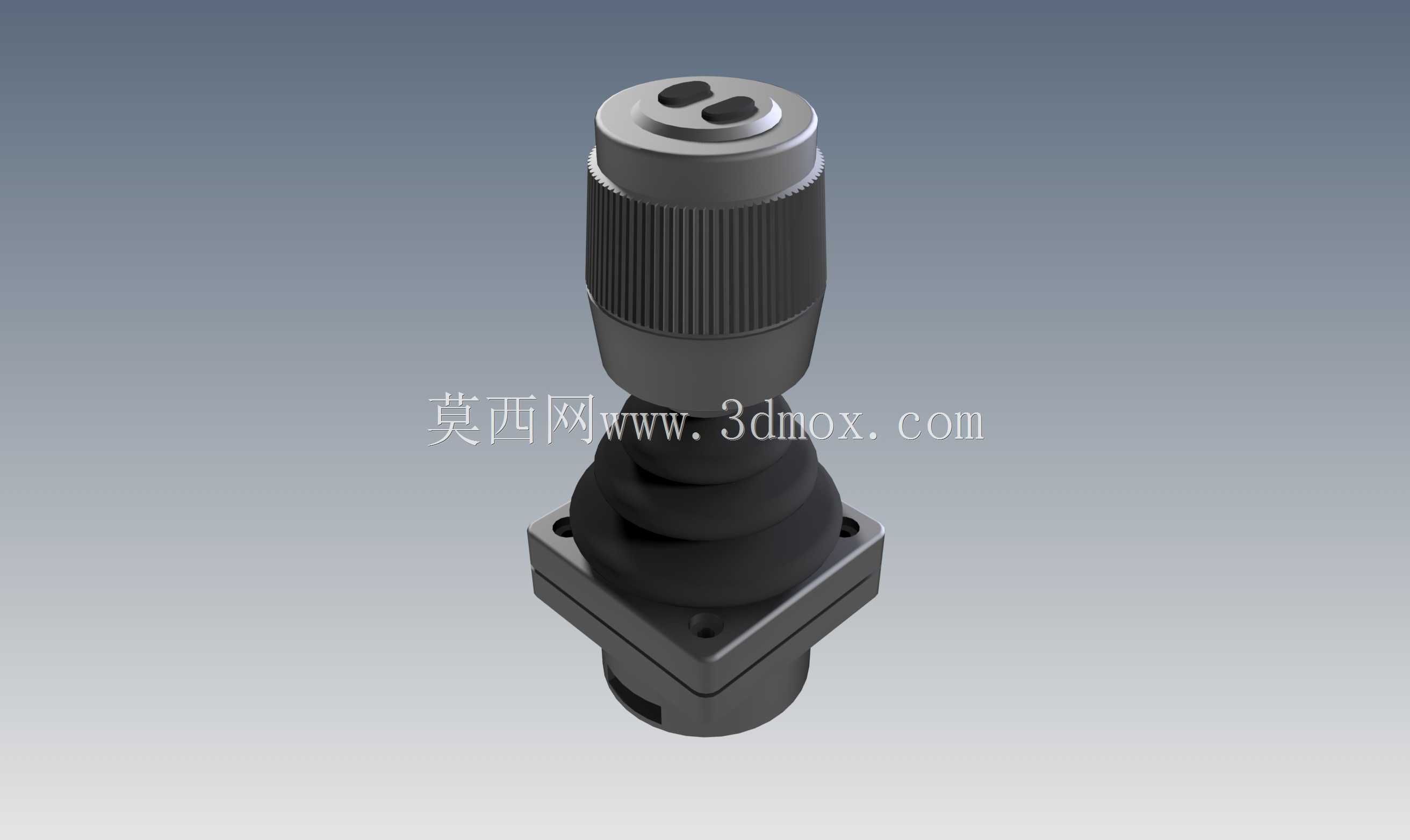

这款霍尔效应操纵杆主要面向工业人机交互操控场景设计，常见于工程机械操控台、工业机器人示教单元、特种作业车辆操控面板、医疗影像设备操作端等需要精准多向指令输入的场合，替代传统电位器式操纵杆解决接触磨损带来的寿命短板。从结构设计来看，整体采用三段式布局，顶部操作头设置有防滑滚花纹理，握持区域做了收腰弧度处理，适配操作人员拇指与食指捏持操作的发力习惯，顶部的功能按键预留了自定义指令触发位，可实现一键确认、模式切换等附加操作。中部的波纹防护套采用耐油橡胶材质，既可以阻隔车间环境中的粉尘、切削液、油污进入内部传感腔，也能在操纵杆多向偏转时提供均匀的复位阻尼，避免操作过程中出现虚位晃动。底部安装基座采用方形法兰结构，四个角预留沉头安装孔，安装时可直接嵌入操控台预留的方孔内，通过法兰面贴合台面板完成固定，安装边界规整，不需要额外设计复杂的适配固定结构，基座下方的出线槽预留了走线空间，方便内部霍尔传感元件的线束与设备主控板对接。功能层面，这款操纵杆采用非接触式霍尔传感原理，不存在传统接触式电位器的摩擦损耗问题，在高频次操作场景下使用寿命更长，输出的操控信号线性度更好，可实现X、Y两个轴向的精准位移信号输出，配合顶部按键可完成多维度的操控指令输入，操作力设置在符合人体工程学的区间，长时间操作不易产生手部疲劳。设计过程中充分考虑了工业场景的环境适应性，外部金属部件采用硬质阳极氧化处理，耐磨抗腐蚀，橡胶防护套的耐温范围覆盖常规工业车间的温度区间，不会因低温变硬脆化、高温软化粘连。从安装尺寸来看，方形基座的边长适配行业通用的操纵杆安装开孔尺寸，替换同类型老款产品时不需要重新改动操控台的开孔结构，可直接完成替换升级，整体轴向高度在安装后不会突出操控台过多，避免误触的同时也能让操控台面板布局更整洁。内部传感模块做了密封处理，可抵御一定程度的振动与冲击，适配工程机械、移动作业设备上的振动工况，不会因设备运行产生的振动导致信号漂移，输出信号的稳定性能够满足工业设备的精准操控需求，不管是用于设备的微动调整还是快速位移操控，都能提供跟手的操作反馈。
