电子设备用插片式铝制散热结构件

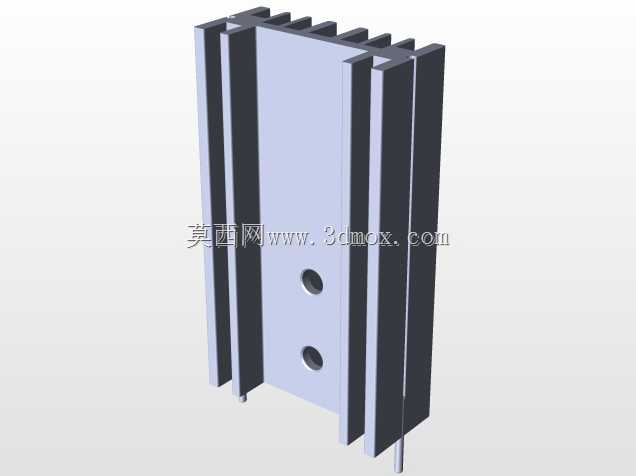

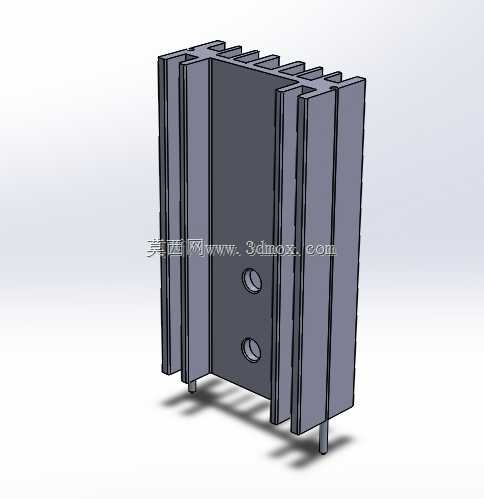

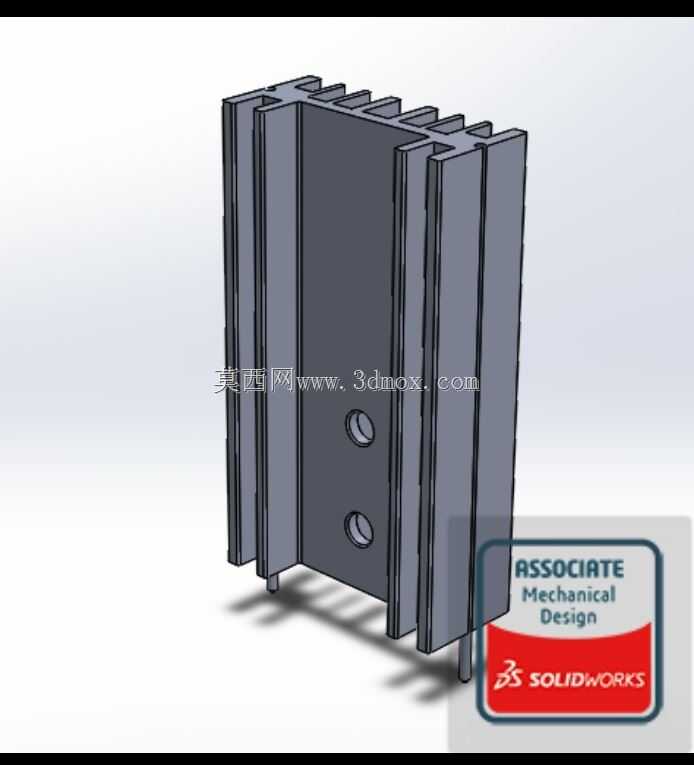

这类插片式散热结构件，主要面向中小功率电子器件的被动散热场景，常见于工控板卡、功率电源模块、小型伺服驱动单元的板载安装位，核心作用是将功率器件工作时产生的焦耳热通过热传导路径扩散到鳍片表面，再借助自然对流或低速风道的空气流动将热量带出设备腔体，避免功率器件结温超过阈值引发性能衰减或热失效。从结构设计来看，主体采用对称式鳍片排布，中间的基板区域预留了两个圆形安装孔，用于和发热器件的固定面通过锁付结构贴合，基板底部伸出的两个定位插脚，可直接插入PCB板对应的定位孔中完成预固定，减少装配时的对位调整工作量，适配波峰焊或手工焊的装配工艺。鳍片采用等间距平行排布，相邻鳍片的间距经过流场校核，既保证足够的散热接触面积，也避免间距过小导致积灰后风道堵塞，长期使用下的散热衰减幅度控制在合理区间。基板与鳍片的衔接处采用圆角过渡，既减少铝挤成型时的应力集中，也能降低热阻，让基板吸收的热量更均匀地传导到每一片鳍片上。安装边界方面，整体为长方体对称结构，两侧鳍片外边缘的距离为整体宽度，基板厚度兼顾热传导效率与结构强度，底部插脚的长度适配常规1.6mm-2mm厚度的PCB板，安装孔的孔径适配M3规格的固定螺丝，锁付后基板与发热面的贴合间隙可控制在0.1mm以内，配合导热硅脂或导热垫使用时能有效降低接触热阻。设计过程中优先考虑了量产工艺的可行性，整体结构可通过一次性铝挤成型完成主体加工，后续仅需对安装孔、定位插脚做简单的机加工即可，无需复杂的拼接或焊接工序，能有效控制批量生产的加工成本与周期。鳍片的高度根据目标散热功率做匹配，在有限的安装空间内最大化拓展散热面积，同时避免鳍片过高导致结构刚性不足，在运输或装配过程中出现鳍片变形的问题。实际选型时，可根据发热器件的稳态热耗、设备内部的风道风速、允许的温升范围调整鳍片数量与整体尺寸，该结构的基础形态可快速衍生出不同规格的衍生型号，覆盖10W-50W区间的被动散热需求，无需重新开模即可快速适配不同的安装场景。
