电脑轴流散热鼓风机拆解结构设计

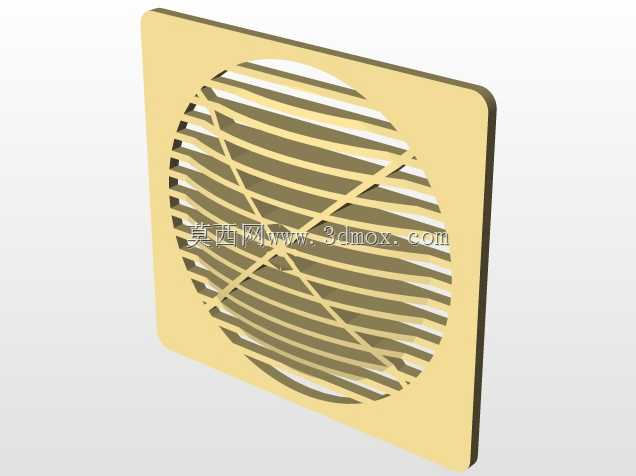

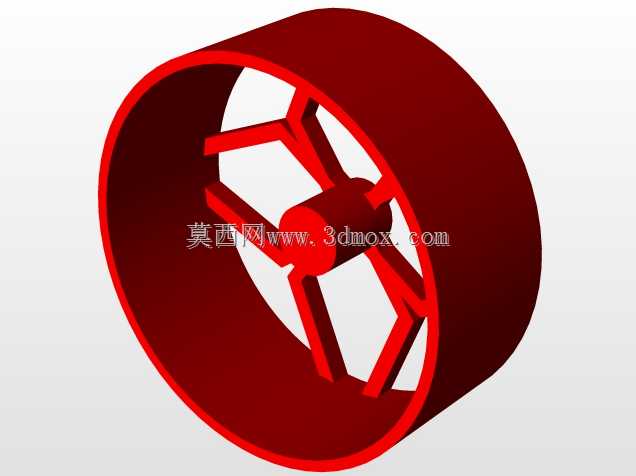

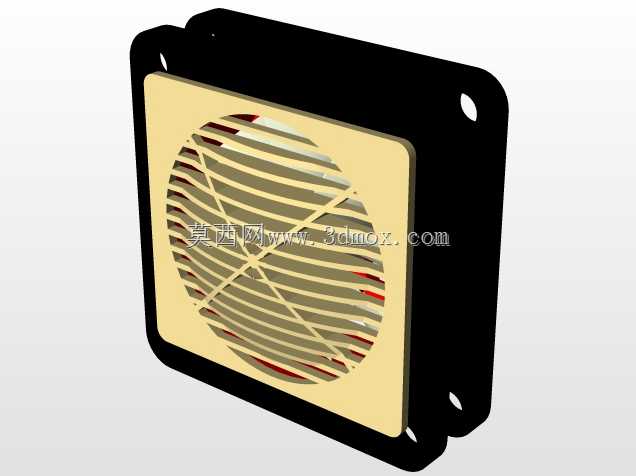

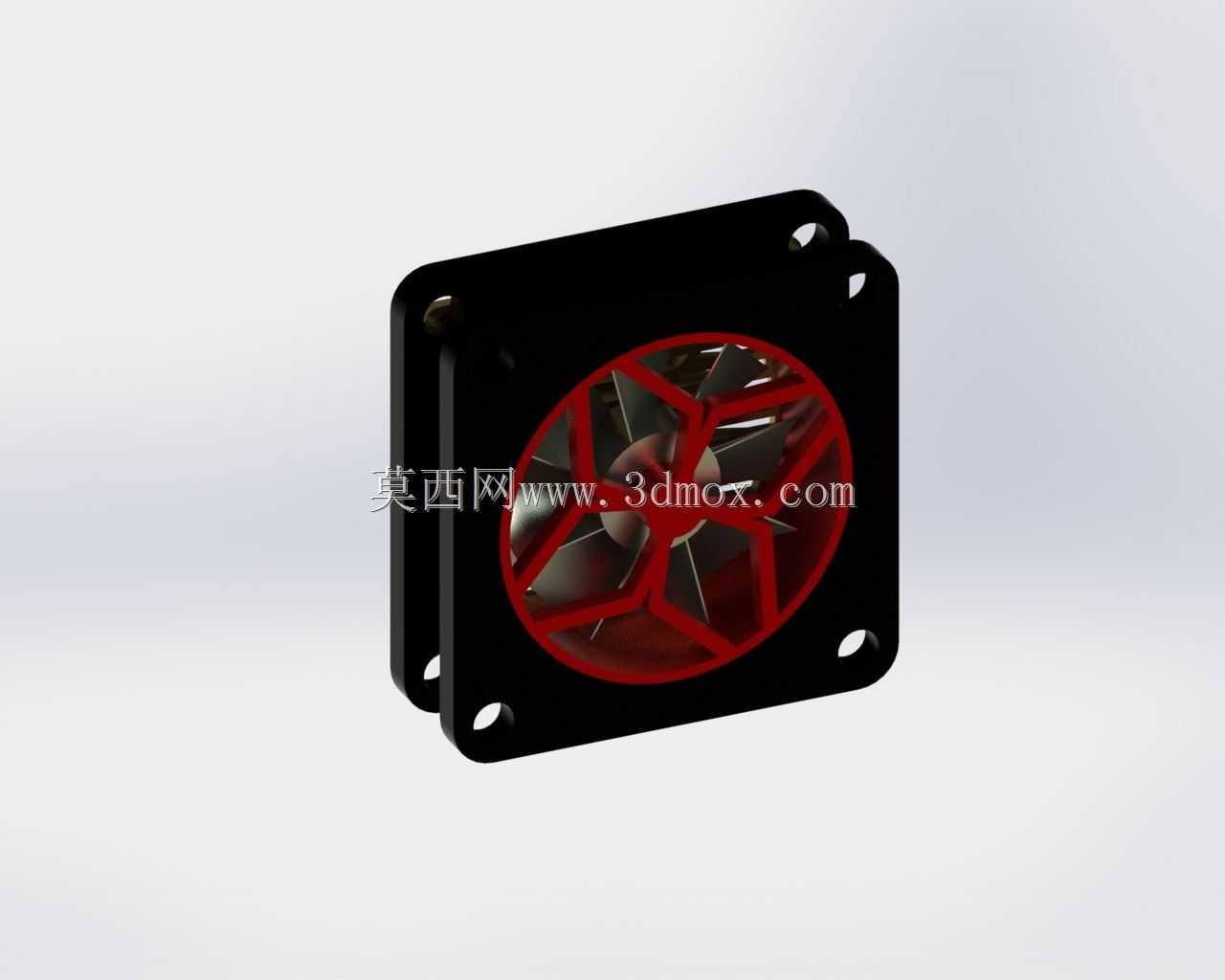

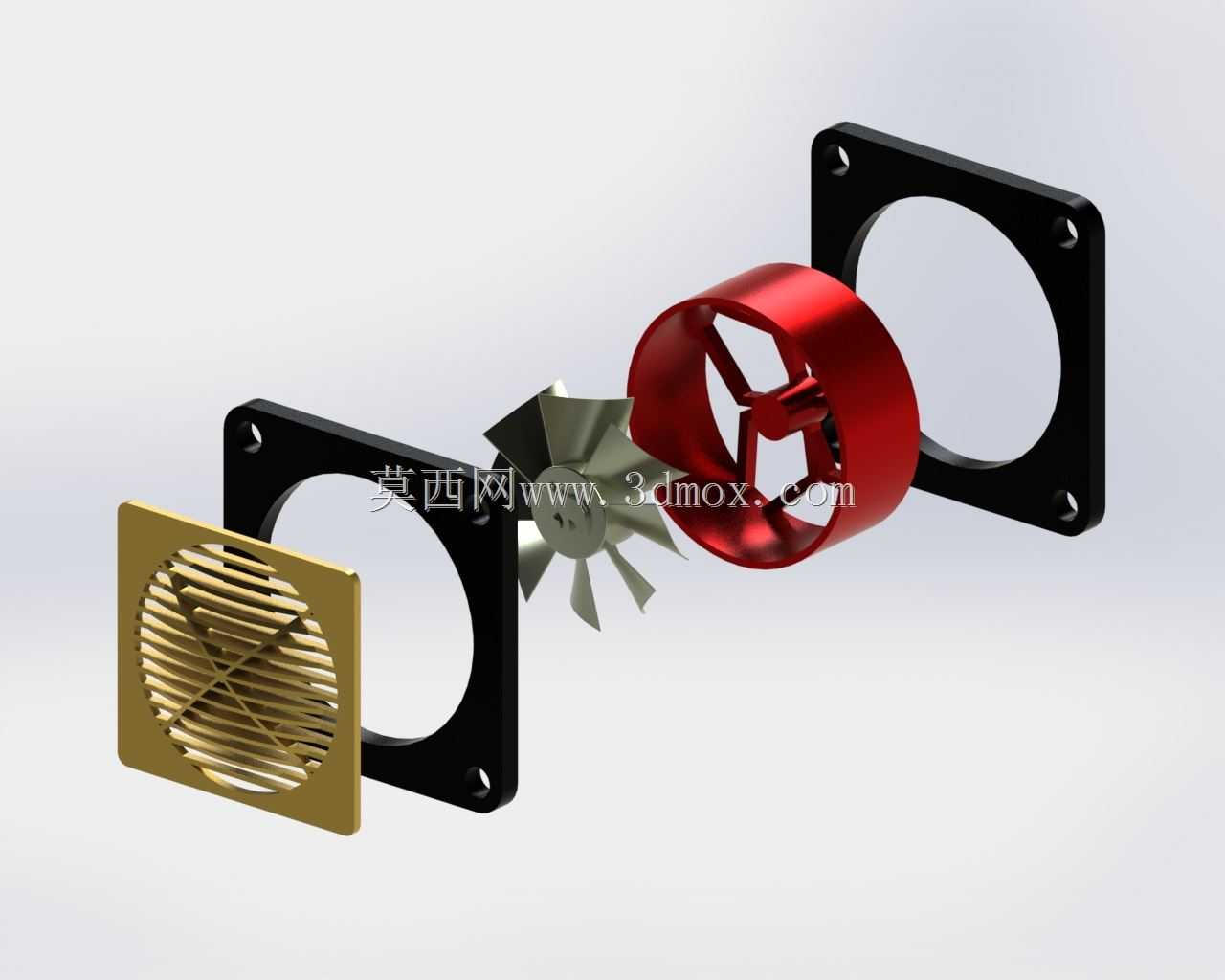

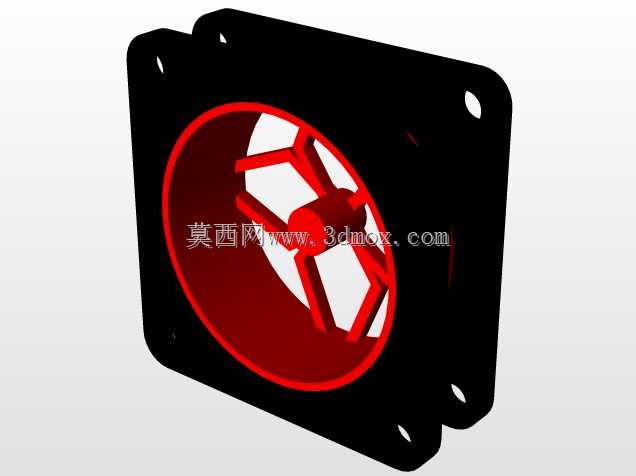

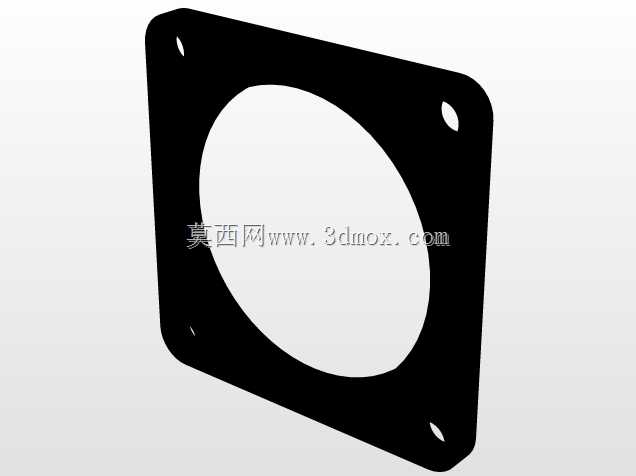

这套轴流鼓风散热结构，主要面向台式机CPU风冷散热、小型机箱风道搭建、紧凑型工控板卡散热场景设计，核心作用是通过定向气流带走发热元件表面堆积的热量，避免芯片因过热触发降频保护甚至硬件损坏，是桌面级计算设备被动散热之外最常用的主动散热执行部件。从拆解结构来看，整套组件分为防护网罩、安装固定法兰、动叶轮、导流风筒四个核心部分，各部件之间采用卡扣加定位柱的方式配合，不需要额外粘接或者焊接，方便后期清理积灰、更换故障部件。设计时首先考虑的是安装边界的通用性，两侧的方形安装法兰预留了四个标准安装孔位，孔距匹配常规40mm、60mm规格的风扇安装位，法兰厚度控制在2mm，安装后不会和主板表面的电容、散热马甲产生结构干涉，风筒的轴向总长度控制在38mm，适配绝大多数紧凑型机箱的侧板、背板安装空间，不会出现盖不上侧盖的问题。功能设计上，动叶轮采用后倾式叶片构型，相比普通平直叶片，相同转速下能产生更高的风压，气流经过红色导流风筒时会被规整成平行轴向的层流，减少气流紊流带来的风噪，同时避免气流四散导致的散热效率下降；前端的金色格栅防护网采用斜向交错栅条设计，栅条间隙控制在5mm，既能阻挡较大的杂物、线材卷入叶轮造成卡滞，又不会过多阻挡气流通过，栅条的倾斜角度经过调整，能打散部分高频风噪，降低运行时的刺耳感。实际选型使用时，这套结构可以直接适配标准12V直流无刷电机的安装位，叶轮和电机轴的配合采用D型轴孔设计，能传递足够的扭矩，避免高速转动时叶轮打滑丢转；两侧法兰的安装孔做了沉台设计，固定螺丝拧入后螺丝头不会突出法兰表面，保证安装面平整贴合，不会出现缝隙漏风的问题。在三维建模过程中，各部件的配合公差预留了0.1mm的装配间隙，考虑到塑料件注塑成型的收缩率，卡扣结构的变形量控制在材料允许的弹性范围内，组装时不需要太大的按压力就能卡合到位，长期使用也不会出现卡扣断裂、松脱的问题。导流风筒的内壁做了光滑过渡处理，没有突兀的台阶或者棱角，减少气流在筒内的沿程阻力，让气流可以更顺畅地从进风侧输送到出风侧，直接吹向发热元件的散热鳍片，提升热交换效率。
