CPU北极冷却器塑料框架结构设计

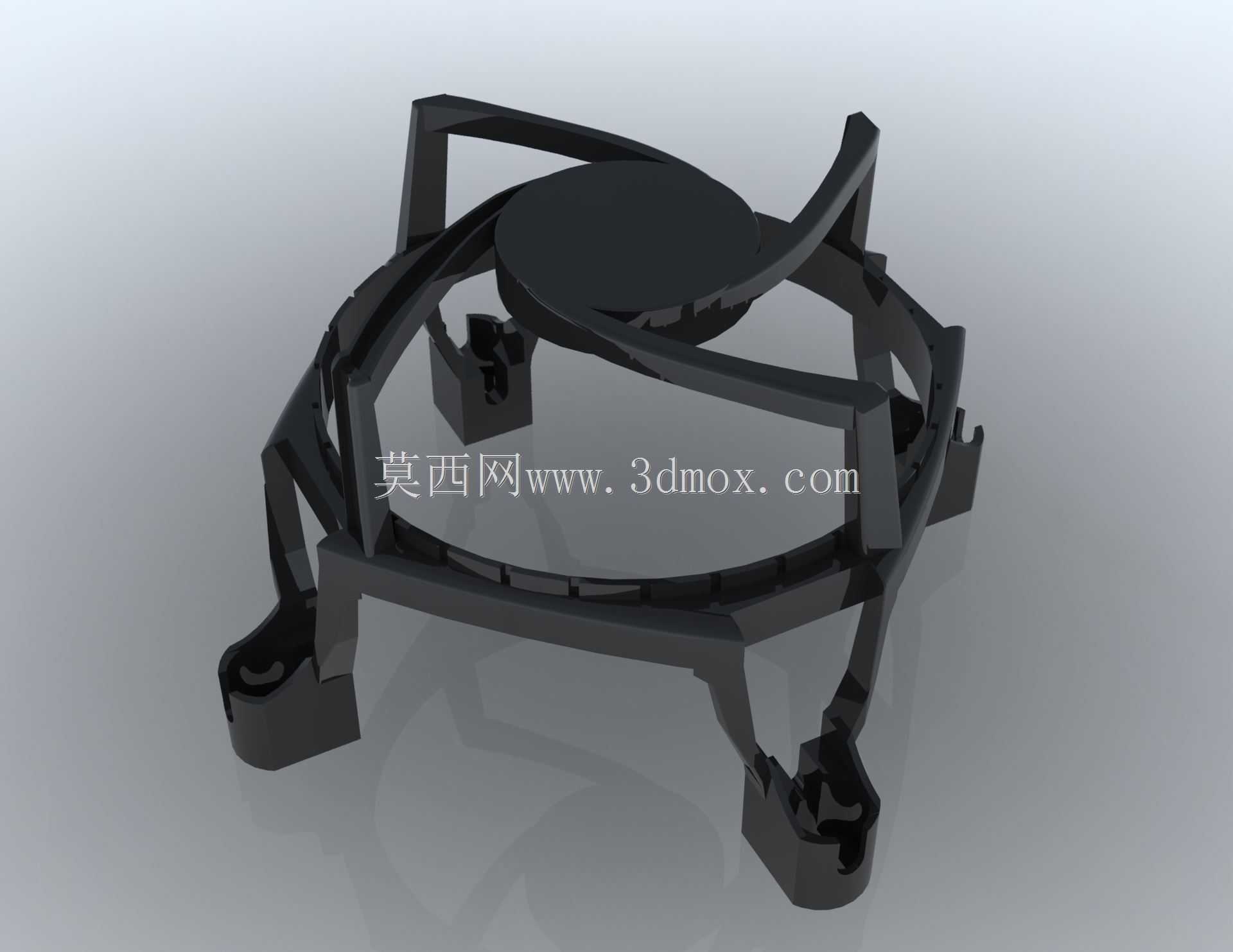

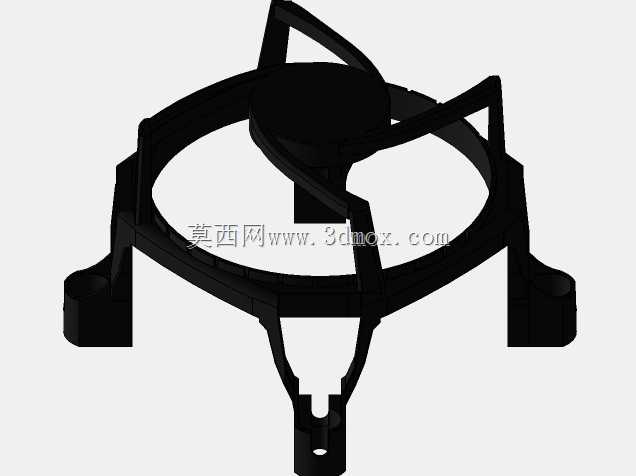

这款塑料框架是CPU风冷散热器的核心支撑构件，直接适配下压式CPU散热风扇的安装定位需求，在台式电脑主机的散热系统中承担风扇固定、气流导向、防护阻隔的多重作用。日常装机场景中，这类框架直接卡接在散热鳍片组的上部定位槽内，四个带卡扣的支脚精准对应鳍片组边缘的卡位，不需要额外螺丝紧固即可完成风扇与散热主体的装配，大幅提升装机环节的操作效率，同时避免螺丝锁附带来的应力集中导致鳍片变形问题。从结构设计逻辑来看，框架采用中心圆盘加螺旋辐条的布局，中心圆盘位置对应风扇轴心的安装区域，平整的贴合面可以保证风扇轴心端盖的支撑稳定性，避免风扇高速运转时出现轴心偏移引发的震动异响。螺旋走向的辐条并非单纯的装饰结构，其弧度走向完全匹配风扇出风的旋向，能够对风扇吹出的气流做初步导流，减少气流直吹辐条产生的风阻与紊流噪音，同时辐条的截面做了薄型化处理，在保证结构强度的前提下尽可能减少对通风面积的遮挡，避免框架本身造成散热风量的损耗。四个向下延伸的支脚末端做了带倒扣的卡扣结构，卡扣的伸出尺寸经过精准核算，卡入鳍片组卡位后，框架与风扇的整体安装高度刚好控制在标准ATX机箱的CPU散热限高范围内，不会出现顶到机箱侧盖的问题，支脚的内侧做了让位凹槽，能够避开鳍片组边缘的热管焊接凸起，保证装配后框架整体处于水平状态，不会出现倾斜导致风扇扇叶擦框的问题。框架外圈的环形边框做了加厚处理，既可以作为整个构件的结构加强筋，提升整体抗形变能力，避免运输或者拆装过程中辐条受外力断裂，同时边框的内圈尺寸刚好匹配标准120mm规格风扇的外圆，能够对风扇外圈形成径向定位，防止风扇运转时出现径向窜动。在实际使用场景中，这款框架同时承担防护作用，辐条之间的间隙经过尺寸控制，既可以保证气流顺利通过，又能够避免装机或者日常维护时手指误触高速旋转的扇叶造成割伤，同时也能阻挡机箱内的线材被吸入风扇造成扇叶打坏或者线材破损的故障。框架整体采用阻燃ABS材质注塑成型，表面做了哑光磨砂处理，能够避免长期使用后积灰明显的问题，同时材质的耐温性能可以适配CPU满负载运行时散热鳍片传导过来的温度，不会出现长期高温下材质变软变形的情况。从安装边界来看，框架的整体外径控制在122mm以内，安装后总高度不超过18mm，适配绝大多数市售的下压式120mm规格CPU风冷散热器，不需要对原有散热结构做任何修改即可直接替换安装，对于散热器厂商的批量装配来说，这种卡扣式结构也能大幅减少装配工序的工时消耗，降低生产组装的综合成本。
