台式机CPU散热轴流风扇结构设计

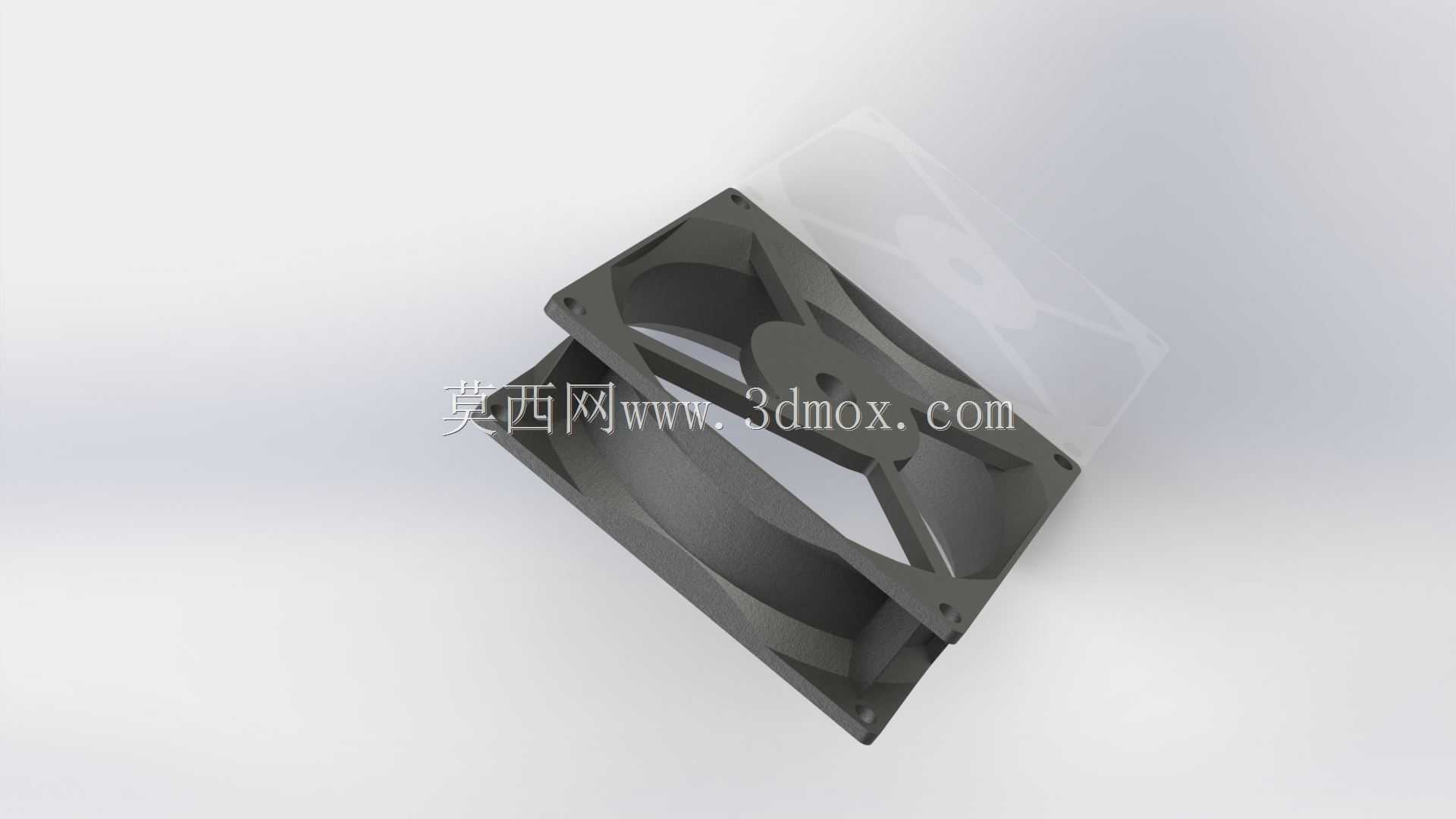

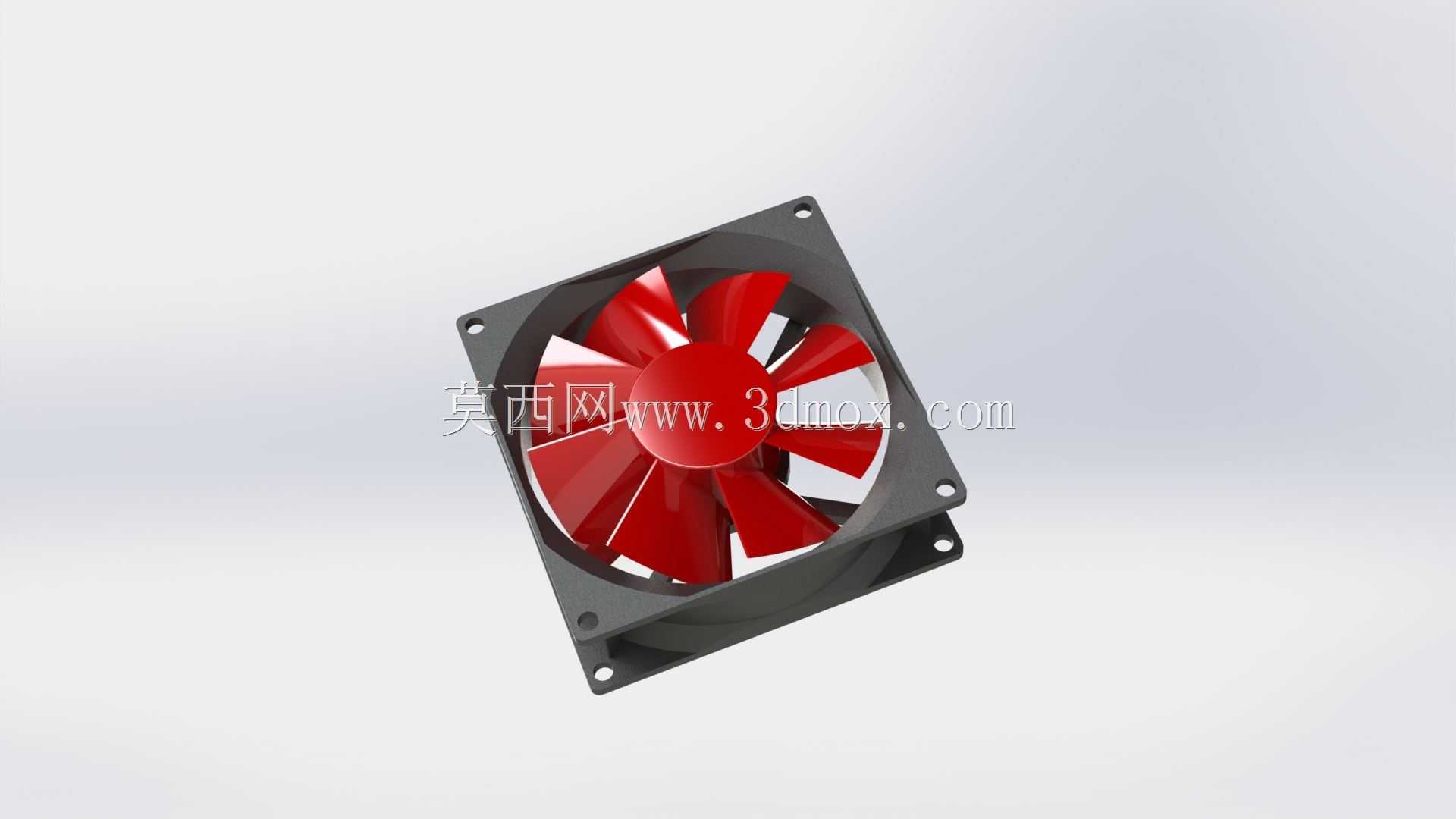

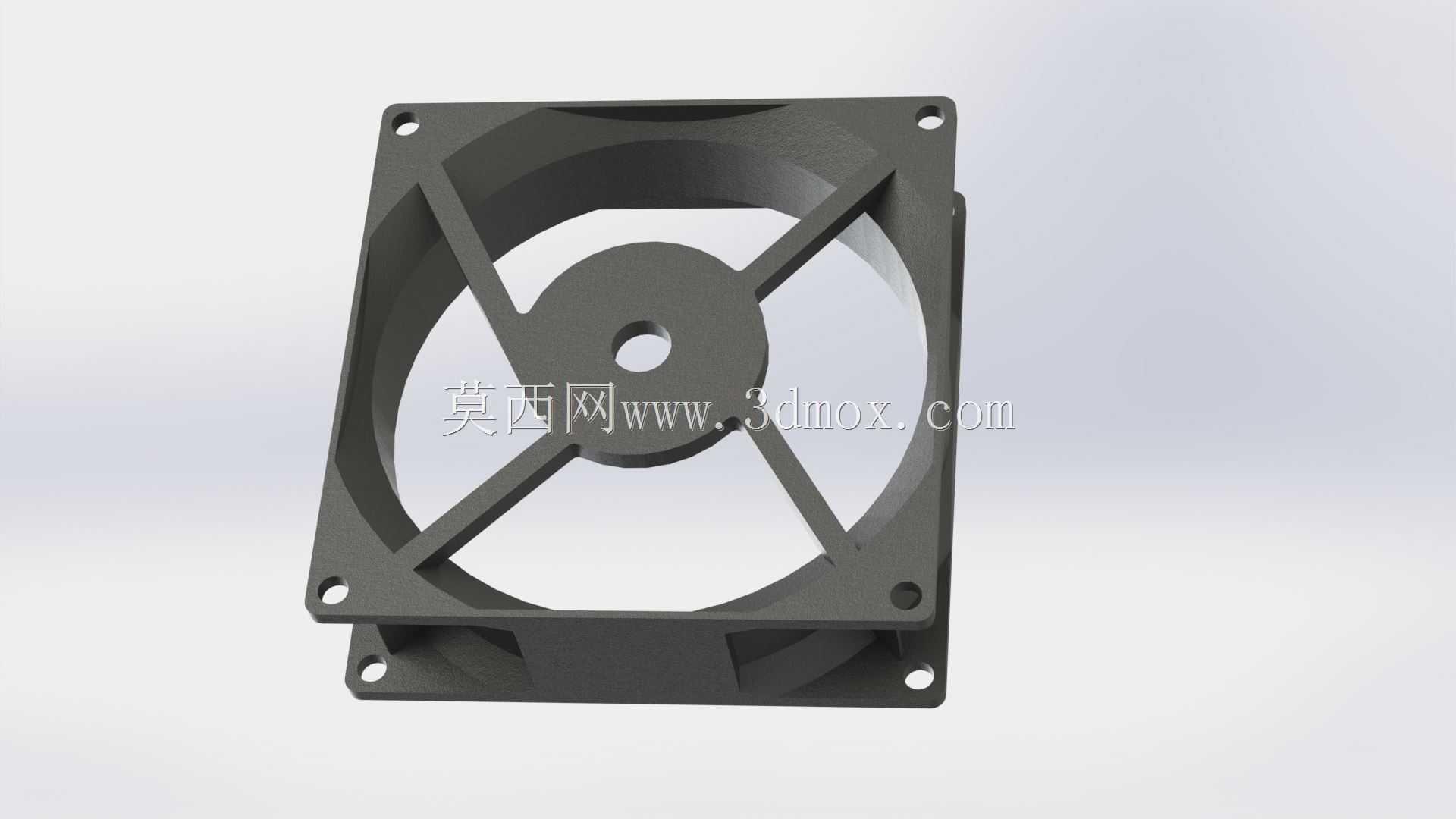

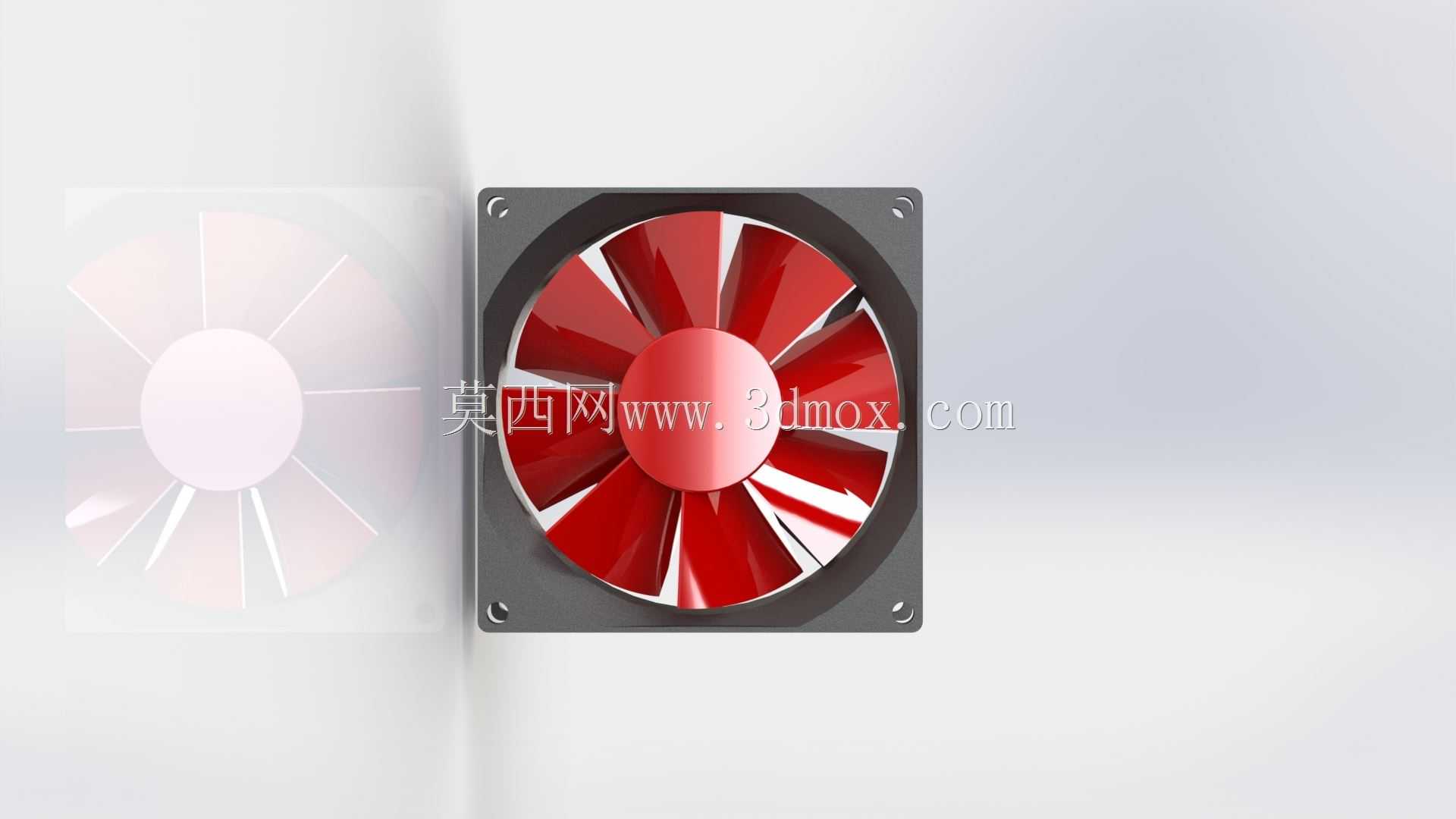

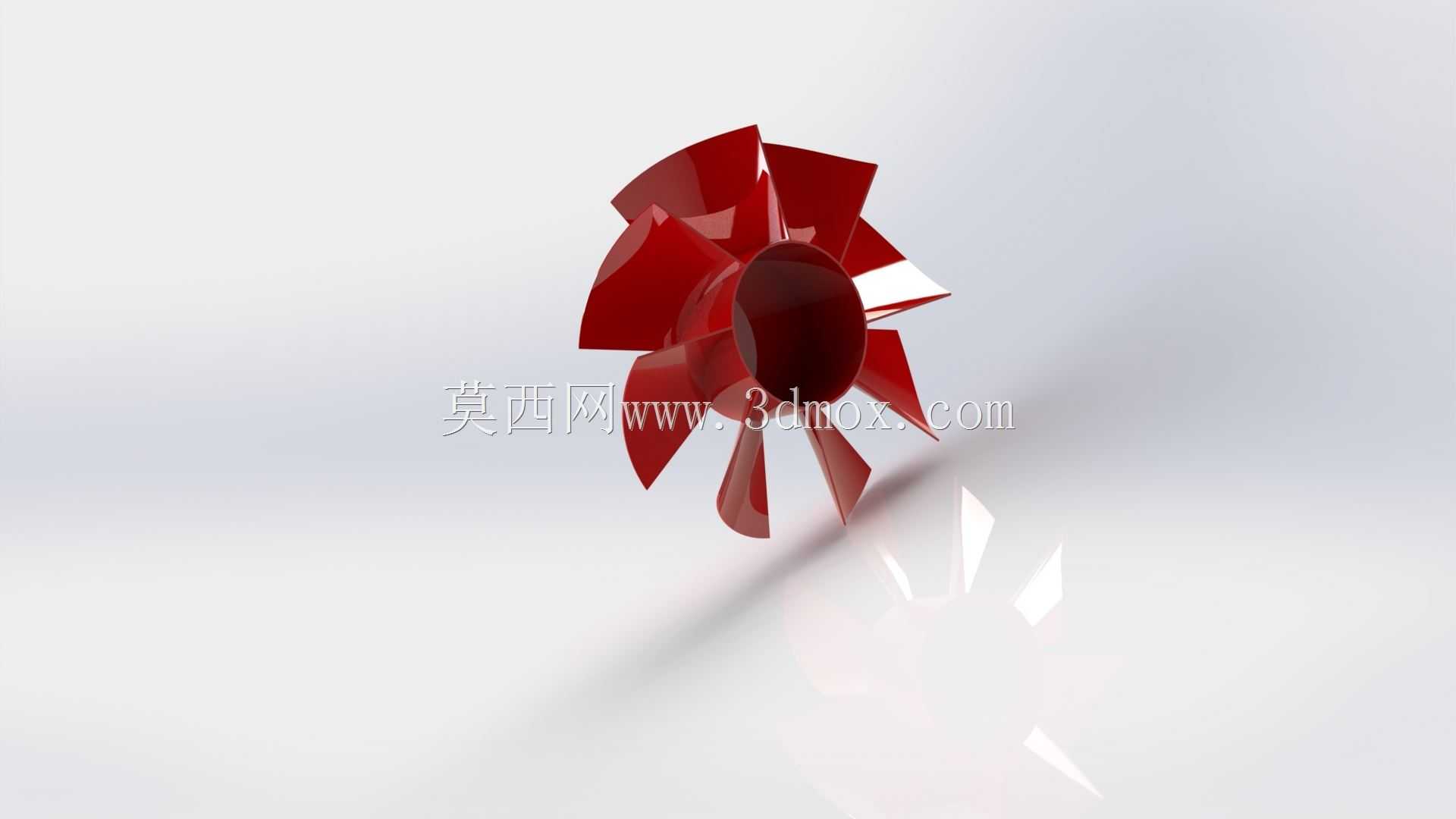

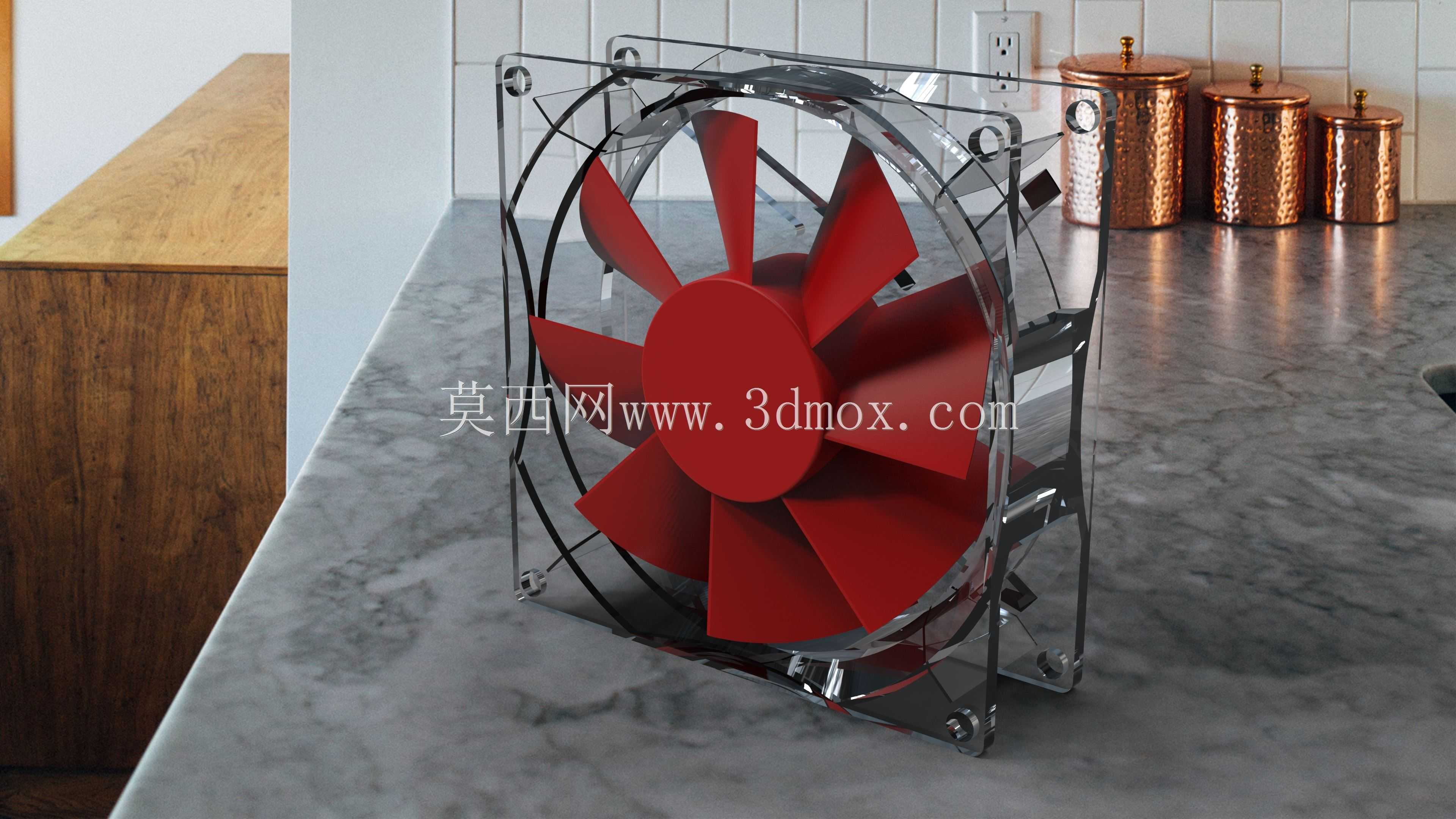

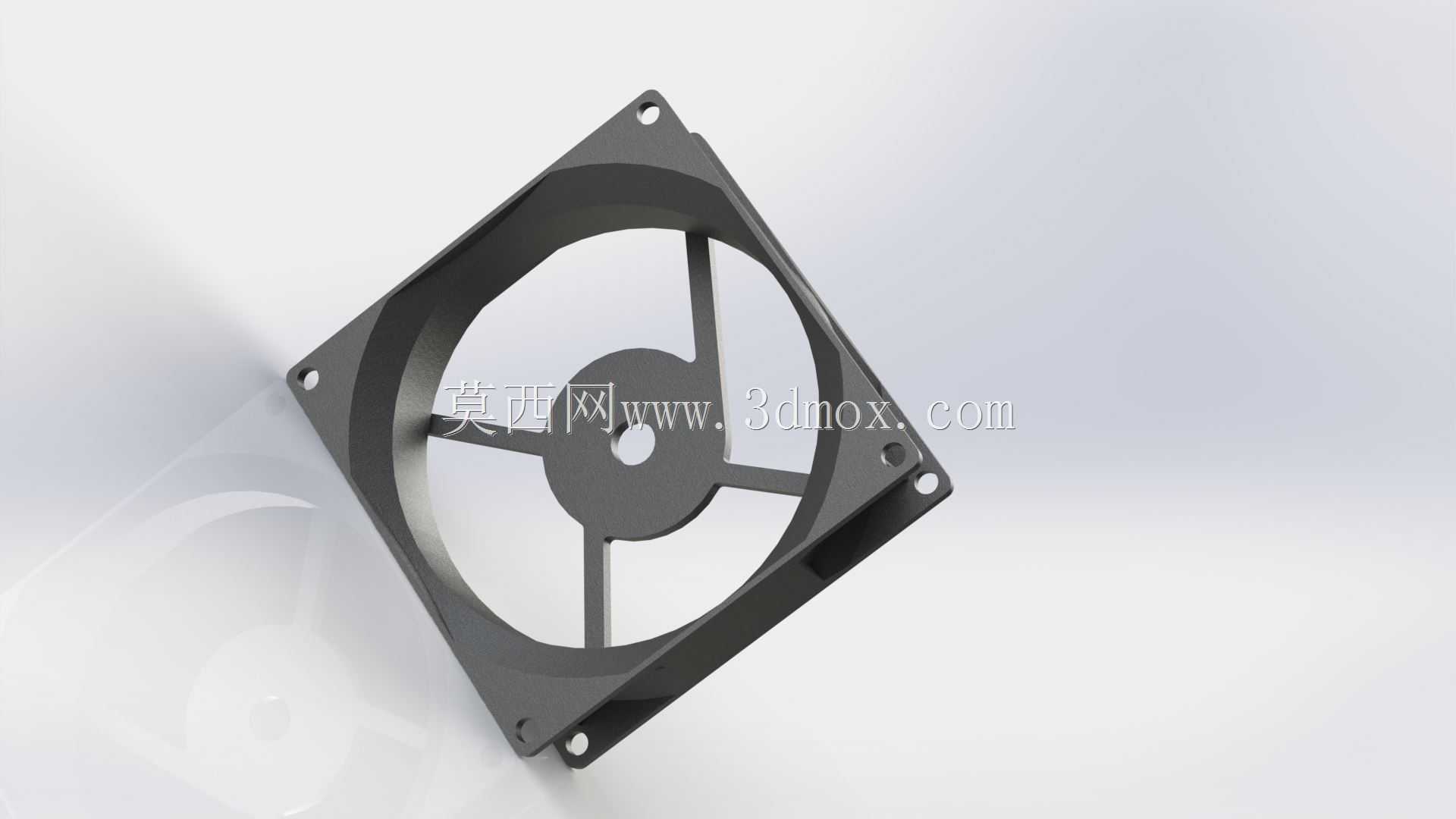

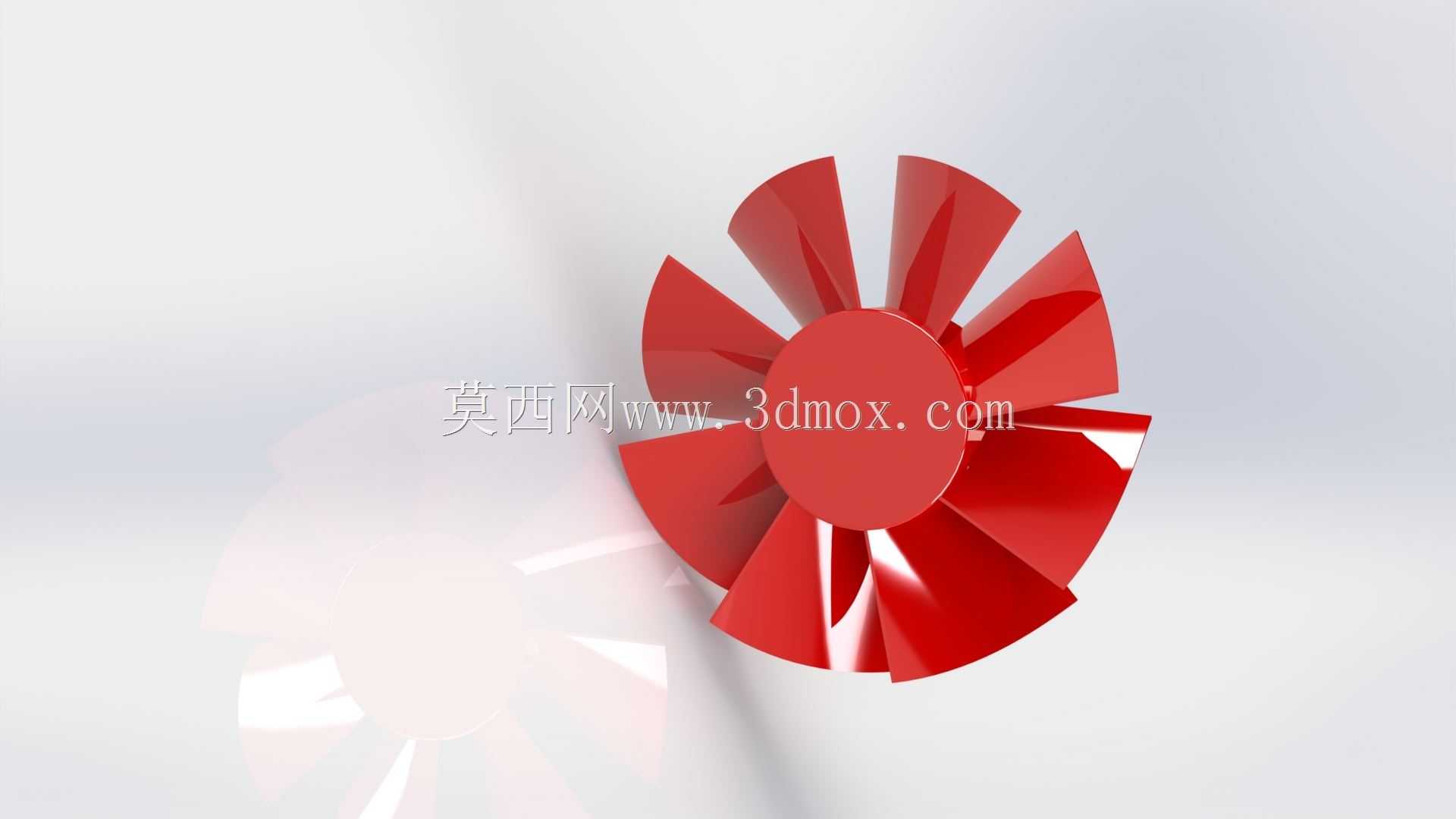

日常做PC硬件散热结构选型时，这类轴流CPU风扇是风冷散热方案里的核心动力部件，主要作用是驱动空气形成定向气流，带走CPU散热器鳍片上蓄积的热量，避免处理器因工作温度过高触发降频保护甚至硬件损坏，不管是台式机DIY装机、工控机内置散热模组、小型服务器风冷单元，都会用到同结构的轴流风扇产品。做这款风扇的三维结构设计时，首先要卡死标准安装边界，外框采用120mm标准方形安装尺寸，四个角预留的安装孔位完全匹配市售主流塔式散热器、机箱风扇位的孔距公差，安装孔内嵌减震胶垫的安装位也做了预留，避免风扇运转时的振动传递到机箱或者散热器上产生共振噪音。扇叶的曲面设计是整个结构的核心，七片后掠式扇叶的曲率经过反复调整，在保证足够风压的前提下，尽可能降低扇叶切割空气产生的紊流噪音，扇叶和中心轮毂的连接位置做了圆弧过渡处理，避免应力集中导致长期高速运转下扇叶出现断裂变形。外框采用透明PC材质的结构设计，除了外观展示的作用，更重要的是框体的导风圈结构做了微弧收边，能减少扇叶边缘的气流泄露，提升风扇的送风效率，框体四角的加强筋结构既保证了整体结构强度，又不会过多遮挡进风面积。中心轮毂内部预留了标准直流无刷电机的安装腔体，尺寸完全适配市售常规12V直流风扇电机的安装公差，轮毂和扇叶的连接位做了加厚处理，平衡高速旋转时的离心力。设计过程中特意校核了扇叶和外框之间的间隙，既保证运转时不会出现擦碰，又把间隙控制在合理范围减少气流回流，同时预留了动平衡调整的配重位置，方便量产时做动平衡校准，降低运转抖动。这类风扇除了用在CPU散热上，调整转速参数和接线定义后，也可以直接用作机箱排风风扇、显卡辅助散热风扇，甚至小型设备的通风散热组件，结构通用性很强。
