VGA接口连接器三维结构设计

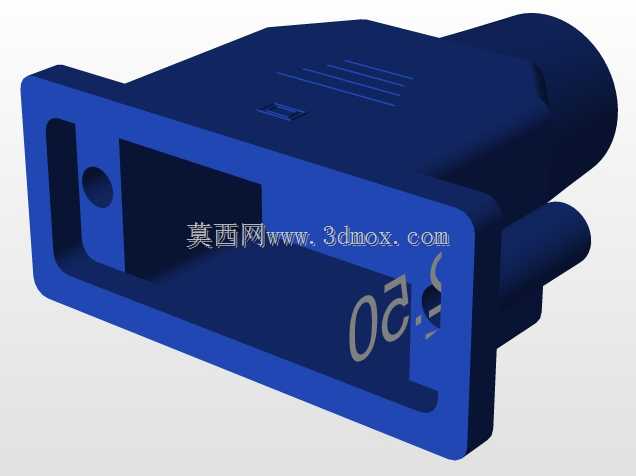

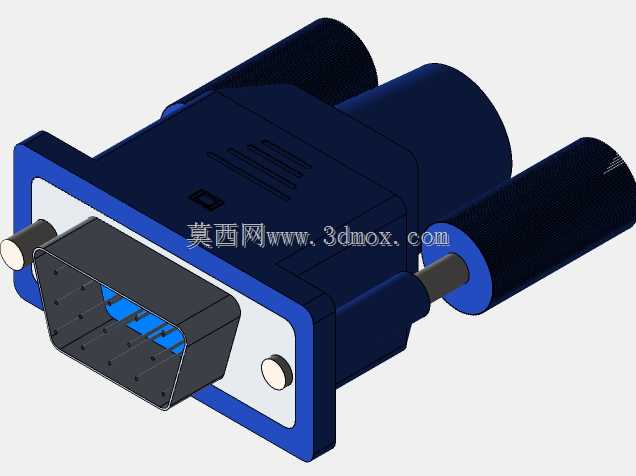

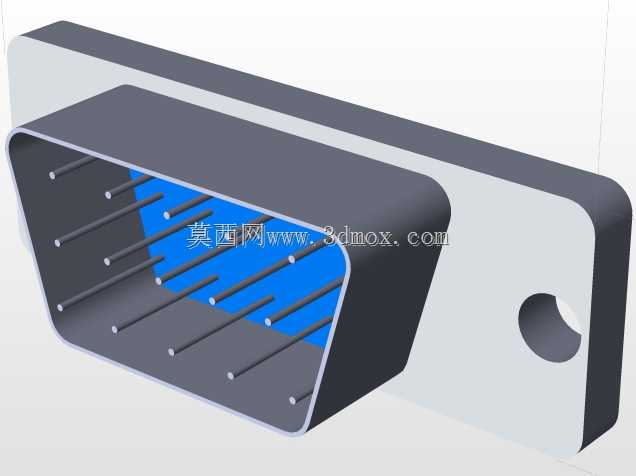

VGA接口作为模拟视频信号传输的经典接插件，至今仍在工业控制设备、老旧显示终端、嵌入式工控主板、测试仪器仪表等场景中保有较高的使用率，不少工业场景的显示设备仍保留VGA接口作为冗余备份传输通道，避免单一数字接口故障导致设备显示链路中断。从结构设计层面看，这款VGA公头连接器采用D型防呆壳体结构，主体外壳采用深蓝色绝缘塑材成型，前端金属屏蔽罩包裹插芯组件，两侧预留的锁紧螺丝柱可在插接完成后与母座端的螺丝孔配合锁紧，避免设备运行过程中受振动、拉扯导致接口松脱，保障信号传输的稳定性。插芯部分采用15针三排排布设计，每排5根插针分别对应RGB三原色信号、行场同步信号以及接地引脚，插针外围的蓝色绝缘隔层可避免相邻引脚之间出现信号串扰，金属屏蔽层可隔绝外部电磁干扰对模拟视频信号的影响，降低画面出现水波纹、偏色的概率。设计过程中首先确定D型壳体的防呆轮廓，确保公头与母座插接时不会出现插反的情况，壳体两侧的圆柱形护线套位置做了圆弧过渡处理，避免线材弯折角度过大导致内部芯线断裂，护线套与主体壳体的衔接处做了加强筋结构，提升接口尾部的抗弯折能力。安装边界方面，这款VGA公头的前端插接段轮廓尺寸严格遵循通用VGA接口的规范，插接后突出设备面板的长度控制在常规接插件的通用尺寸范围内，两侧锁紧螺丝的中心距与标准母座完全匹配，可兼容市面上所有标准VGA母座的安装尺寸，无需额外调整安装孔位。插针的伸出长度做了精准控制，既保证插接时插针能完全进入母座的接触簧片内，又避免插针过长导致插接到位后出现顶针变形的问题，前端金属屏蔽罩的边缘做了圆角处理，避免插接过程中刮伤母座的屏蔽层。在实际设备选型应用中，这类VGA连接器可直接用于工控机显示输出端口、显示器信号输入端口、KVM切换器信号转接端口的配套结构设计，建模时还原了接口的所有装配细节，包括尾部的线材衔接结构、侧面的固定螺丝位、插芯的引脚排布，可直接用于设备外壳的端口开孔避让设计、接插件装配干涉检查，也可用于教学场景中接插件结构原理的演示。
