方草捆捡拾打捆机钳式捆扎执行机构

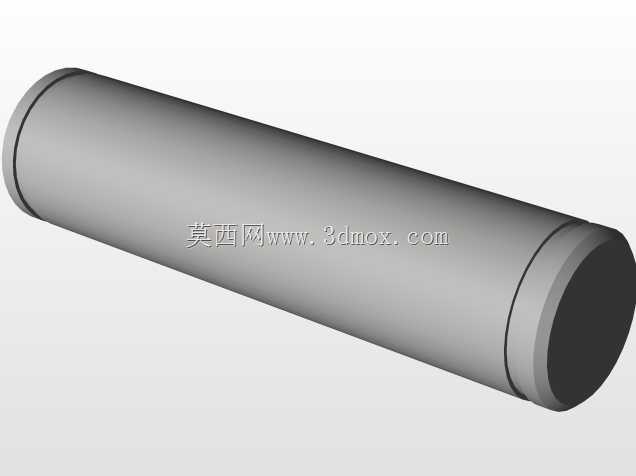

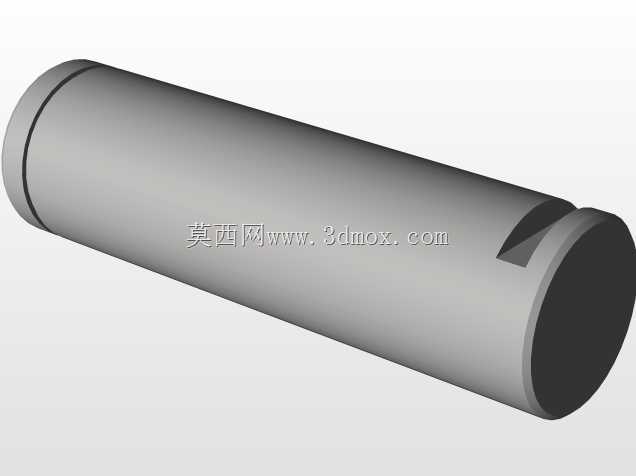

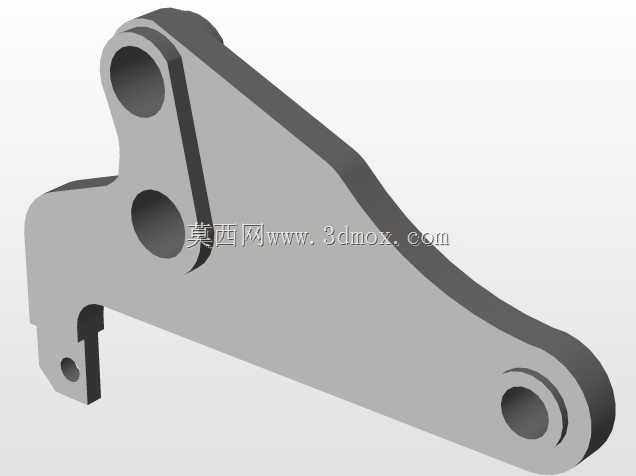

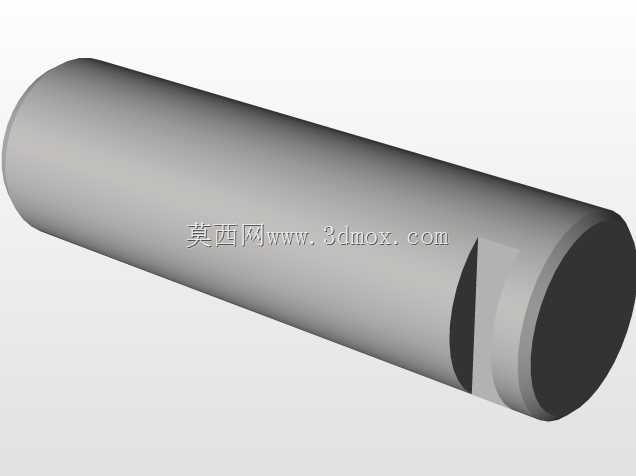

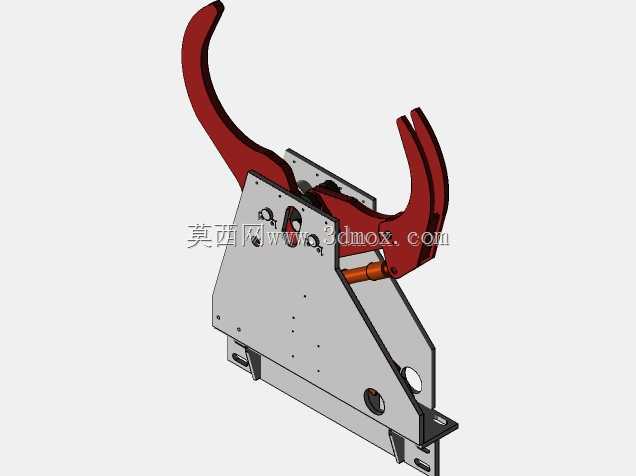

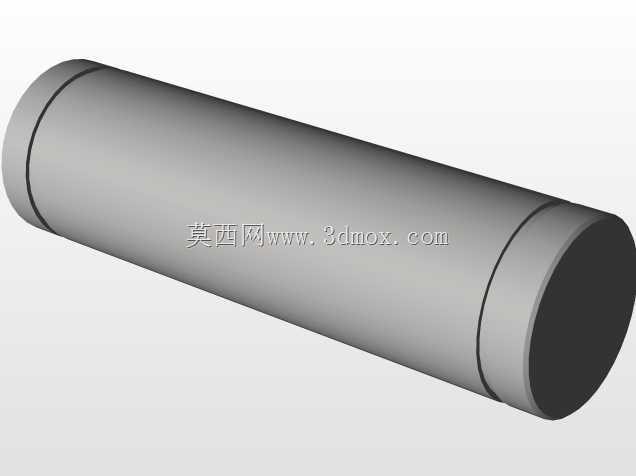

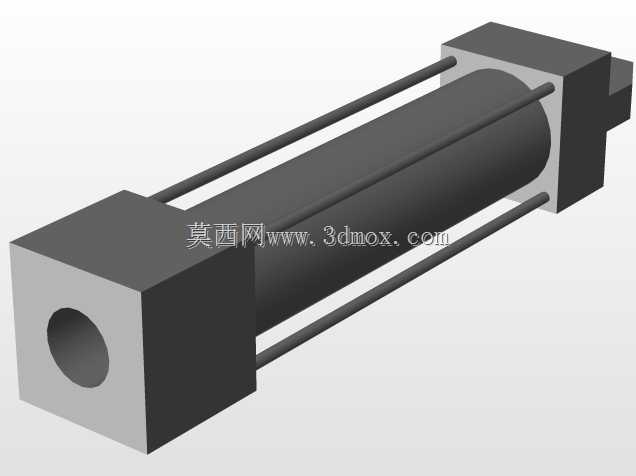

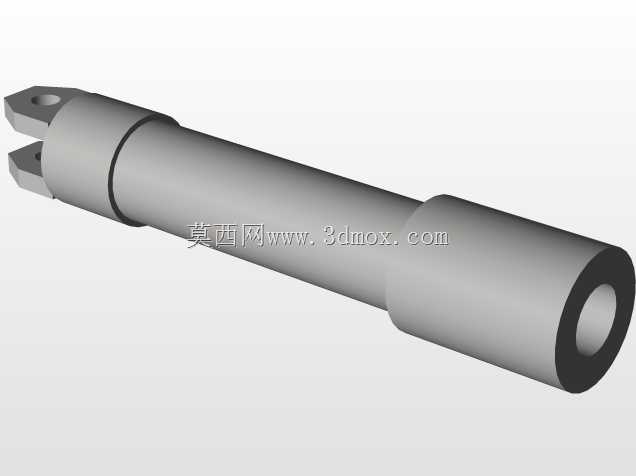

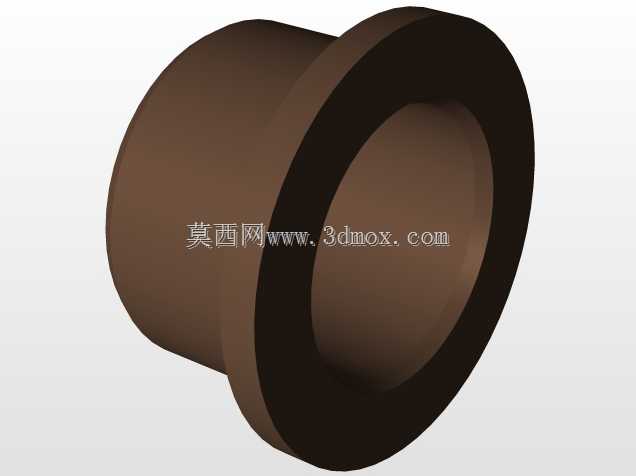

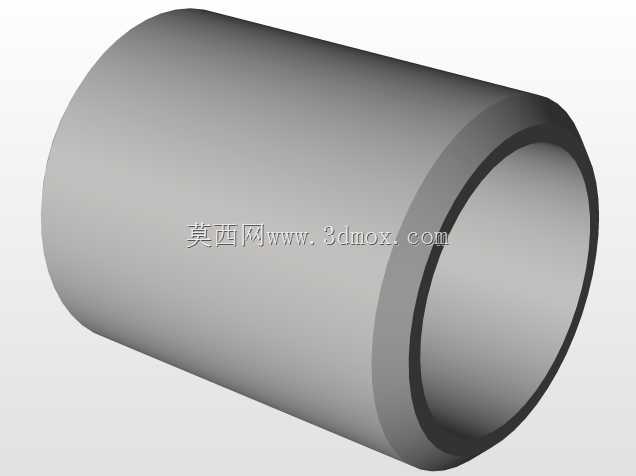

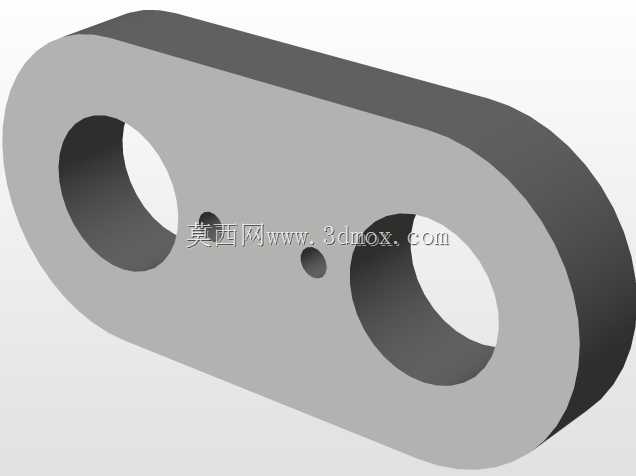

这款钳式捆扎执行机构，主要配套于方草捆捡拾打捆设备，在牧草收储、农作物秸秆资源化处理的田间作业场景中承担核心捆扎锁紧功能，作业时可配合送绳、打结工序完成草捆的周向捆扎固定，避免成型草捆在转运、堆垛过程中出现散捆、草料脱落的问题。从结构设计逻辑来看，整个机构采用侧挂式安装布局，主体安装基板为带多组安装孔位的折弯钣金件，基板上预留的孔位分别对应驱动铰接点、夹臂回转销轴、行程限位块以及与打捆机主机架的连接固定位，安装时可直接通过螺栓固定在打捆机成型室的侧方机架上，安装面的平面度公差控制在0.2mm以内，避免夹臂回转时出现卡滞。夹臂部分采用对称弯臂结构，弧形轮廓完全匹配方草捆的边角弧度，作业时两个夹臂可绕各自的铰接销轴同步回转，在草捆达到设定密度后，夹臂从两侧环抱草捆，将捆绳压合到打结机构的作业位置，待打结动作完成后夹臂自动复位，等待下一次捆扎循环。夹臂与基板之间设置了可调式行程限位结构，可根据不同草捆的截面尺寸调整夹臂的开合角度，适配30cm*40cm到50cm*60cm区间内的不同规格方草捆捆扎需求，铰接位置均镶嵌有自润滑铜套，可降低田间作业时的维护频次，减少沙尘环境下的磨损量。驱动端采用短行程液压油缸作为动力输出元件，油缸铰接在基板中部的预留支座上，活塞杆端与夹臂的驱动摆臂连接，油缸的行程与夹臂的开合角度做了匹配设计，不会出现过行程导致的机构干涉问题。整个机构的外形轮廓在完全收拢状态下不会超出打捆机成型室的侧边边界，避免田间作业时挂碰作物或田间障碍物，外露的运动部件均做了圆角过渡处理，防止作业过程中刮扯捆绳导致捆扎失效。从结构强度设计来看，夹臂采用加厚钢板折弯成型，在弧形受力段做了局部加强筋处理，可承受草捆膨胀带来的最大1200N的反向撑开力，不会在长期作业后出现臂体变形导致的捆扎对位偏差。基板下部的延伸折弯边设置有走线、走管的固定位，可将液压油管、传感器线束规整固定，避免作业过程中管线被运动部件拉扯磨损。
