直流电机碳刷固定支撑刷架结构设计

　　在中小型直流有刷电机的装配体系里，刷架是直接决定碳刷与换向器接触稳定性的核心支撑部件，很多现场运维遇到的换向火花大、碳刷异常磨损、电机运行抖动问题，追根溯源都和刷架的结构设计、安装定位精度有直接关联。这套刷架结构的设计，完全围绕碳刷的恒压接触、滑动导向、绝缘隔离三个核心功能展开，没有多余的装饰性结构，所有几何特征都服务于实际运行工况的需求。

　　从实际应用场景来看，这类刷架普遍适配功率在几百瓦到数千瓦的工业小型直流电机，覆盖生产线上的直流输送驱动、小型设备的直流调速执行机构、电动工装的动力单元等场景，这类场景下电机往往需要频繁正反转、负载波动区间大，对碳刷的贴合度要求极高，一旦刷架导向间隙过大，碳刷在换向器表面就会出现跳动，拉弧烧蚀换向片的概率会大幅提升。设计时首先考虑的是安装边界的适配性，刷架的整体安装孔位完全匹配对应机座号电机的端盖预留安装位，安装面的平面度公差控制在0.05mm以内，避免装配后出现整体倾斜，导致碳刷单边受力。

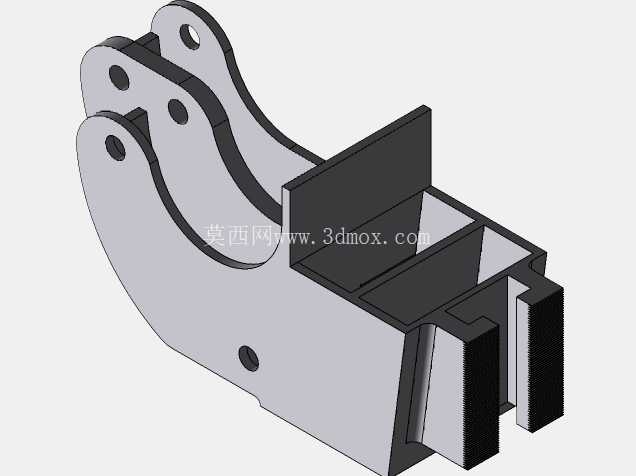

　　结构细节上，刷架的刷盒部分采用了等截面内腔设计，内腔尺寸和标准规格碳刷的外形尺寸保持单边0.1mm的滑动间隙，既保证碳刷在磨损过程中能顺畅下压，不会出现卡滞，又不会因为间隙过大导致碳刷倾斜，和换向器表面出现夹角。刷盒侧壁预留了恒压弹簧的定位卡槽，弹簧的施压方向正好对准碳刷的中心位置，避免偏磨，压力值按照碳刷单位面积压力0.15-0.25MPa的工程常用区间匹配设计，保证电机在额定转速运行时，碳刷不会因为离心力出现虚接。

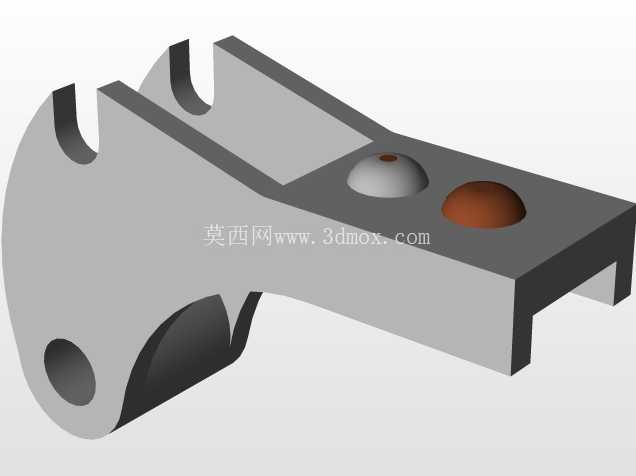

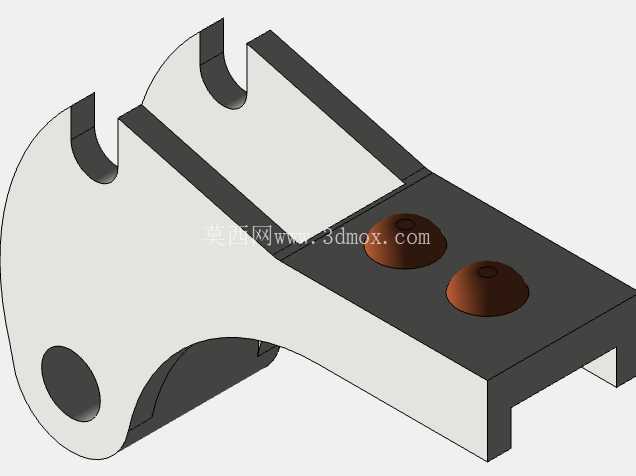

　　绝缘结构的设计是这类刷架的重点，刷架的支撑部分和电机端盖的金属安装面之间，设计了绝缘衬垫的安装位，同时刷盒和金属支架之间采用绝缘铆接结构，完全避免电流通过刷架本体泄放到电机机壳，减少漏电风险。支架部分的折弯角度经过反复校核，保证碳刷的工作面正好对准换向器的中心圆周面，接触位置的偏移量控制在0.2mm以内，避免碳刷边缘出现崩缺。

　　从安装维护的角度考虑，刷架上预留了碳刷磨损观测的缺口，运维人员不需要拆解电机端盖，就能直接看到碳刷的剩余长度，当碳刷磨损到警戒位置时可以及时更换，减少设备非计划停机的时间。接线端子的位置设计在刷架的侧上方，和电机内部的旋转部件保持足够的安全电气间隙，避免运行过程中出现引线扫膛的问题。整个结构的受力路径经过优化，支架的壁厚在保证足够结构强度的前提下做了轻量化处理，不会因为电机长期运行的振动出现支架变形、位置偏移的问题，即使在电机满负载连续运行的工况下，刷架的固有频率也避开了电机的转动频率区间，不会出现共振导致的碳刷跳动问题。

　　在建模过程中，所有的配合面都做了公差匹配设计，安装孔采用了长圆孔加圆孔的组合定位方式，既方便装配时调整刷架的圆周位置，保证碳刷处于正确的换向中性区，又能在紧固后提供足够的定位强度，不会因为长期振动出现位置窜动。刷架的边角位置都做了圆角处理，避免装配时划伤操作人员，也防止尖锐边角在高压下出现尖端放电的问题。
