汽车发动机用折叠式机油滤清器结构设计

　　在商用车及乘用车的动力系统运维环节，润滑回路的杂质拦截直接决定了发动机运动副的磨损速率与整机服役寿命，本次呈现的折叠式机油滤清器，正是针对内燃机润滑系统高压、高杂质负荷工况开发的核心过滤元件。从实际装车场景来看，这类滤芯普遍适配排量2.0L-6.0L的柴油、汽油发动机，安装位置集中在发动机缸体侧部的机油滤清器座上，部分工程机械动力单元也会采用同结构滤芯作为旁路过滤元件，在机油泵完成泵油后、机油进入主油道前完成全流过滤，拦截机油中混入的金属磨屑、积碳颗粒、灰尘杂质，避免轴瓦、凸轮轴、活塞环等精密配合面出现磨粒磨损。

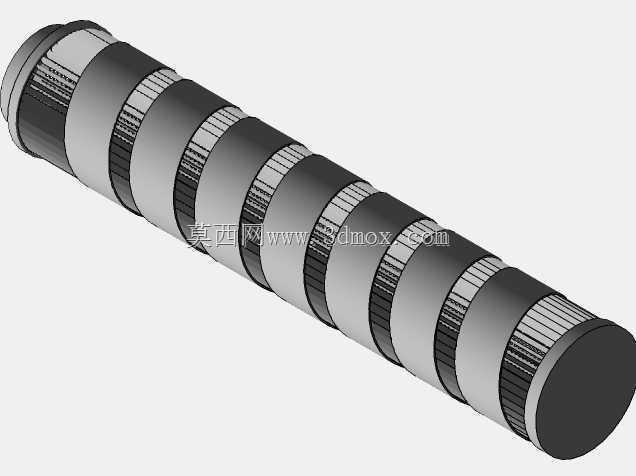

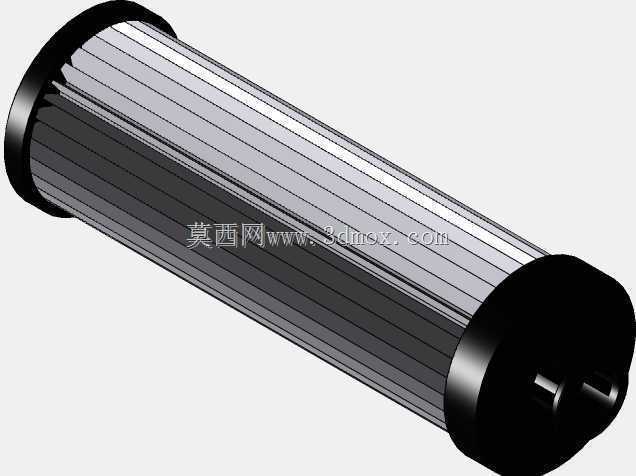

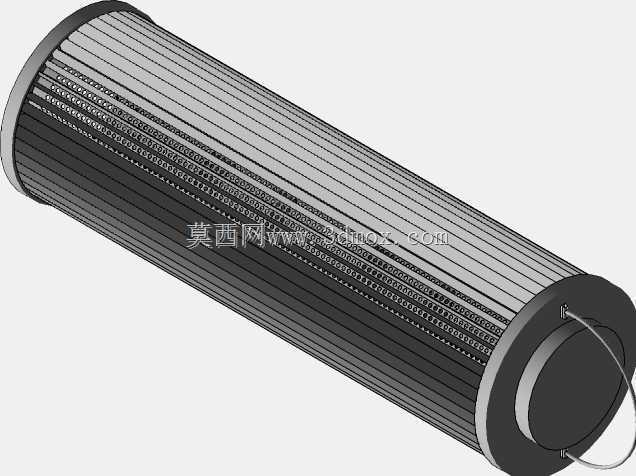

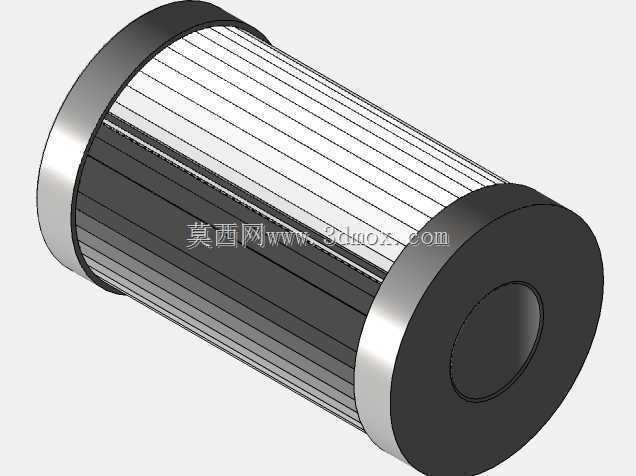

　　从结构设计逻辑来看，这款滤芯采用径向折叠的滤材排布方式，相比平面滤材可在有限的筒状空间内将有效过滤面积提升6-8倍，在保证过滤精度的同时尽可能降低通流阻力，避免冷启动时机油旁通阀长时间开启导致的未过滤机油直供问题。滤材选用梯度密度的复合过滤材料，外层为大孔径无纺布拦截大尺寸颗粒，内层为高精度玻纤层捕捉10μm以上的硬质磨粒，相邻折痕之间设置有金属支撑网分隔，避免高机油压力下滤材出现倒伏、粘接，导致有效过滤面积衰减。滤芯两端采用硬质端盖密封，端盖与滤材的结合处采用耐高温密封胶粘接，可承受120℃以上的连续工作油温，不会出现胶层开裂导致的短路漏滤问题。

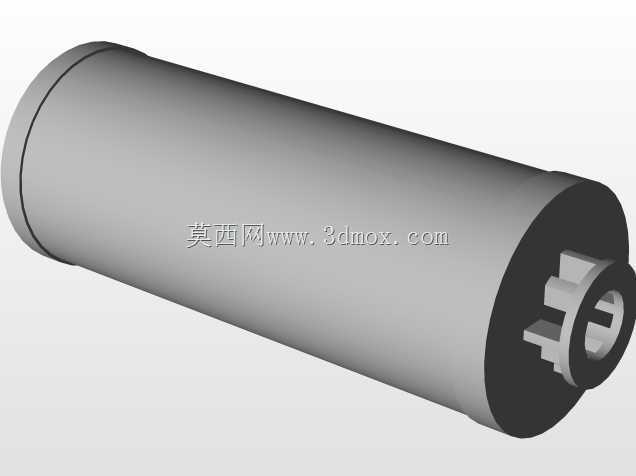

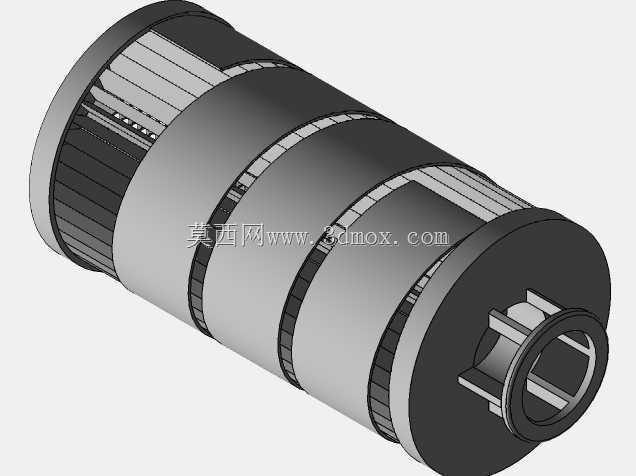

　　从安装边界与尺寸适配角度，这款滤芯为筒状插拔式结构，一端为带卡扣的安装端，可直接卡入滤清器座的定位槽内，配合端盖上的O型密封圈实现端面密封，无需额外旋转拧紧，更换时只需拔出旧滤芯插入新件即可完成操作，相比传统旋装式滤清器减少了金属外壳的废弃量，更符合商用车维保的环保要求。滤芯整体外径控制在85mm-95mm区间，总长度根据适配机型不同在220mm-280mm区间调整，安装时需预留至少10mm的轴向插拔空间，同时滤芯外围与发动机舱周边部件的间隙需大于15mm，避免车辆行驶过程中出现振动磕碰损坏滤材。滤芯的通流能力按照发动机额定机油流量设计，在额定流量下原始阻力不超过0.08MPa，当滤芯堵塞导致前后压差达到0.15MPa时，滤清器座上的旁通阀会自动开启，保证润滑回路不会断油，这一设计参数也在滤芯的支撑结构强度上做了匹配，中心的冲孔中心管可承受0.3MPa的压差不出现变形，避免滤材被压溃导致杂质进入主油道。

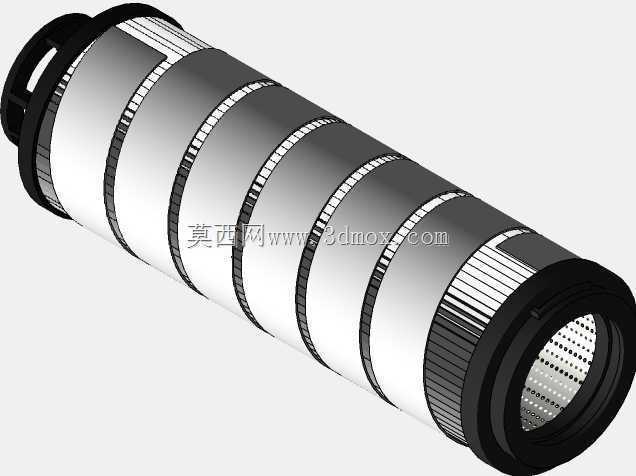

　　在实际建模过程中，需要重点关注折痕的排布均匀性，每折的角度偏差控制在±2°以内，避免局部折距过密导致机油流通不畅；端盖的密封槽尺寸需要与标准O型圈的压缩量匹配，压缩率控制在15%-25%之间，既保证密封性能又不会因为压缩量过大导致密封圈过早老化；中心管的冲孔排布采用交错开孔方式，开孔率控制在30%左右，兼顾通流能力与结构强度，避免在高压差下出现中心管凹陷。另外，滤材的折叠层数需要根据有效过滤面积反推，保证在额定更换周期内，滤芯的容尘量可以满足发动机500-1000小时运行的杂质拦截需求，不会提前堵塞导致旁通阀常开。这类结构的滤芯目前也逐步拓展应用到液压系统的回油过滤、工业齿轮箱的润滑过滤场景，只需调整滤材精度与密封结构尺寸即可适配不同的工作介质与压力工况，核心的折叠滤材支撑、端盖密封、通流阻力匹配的设计逻辑是通用的。
