八口工业级千兆以太网交换机结构设计

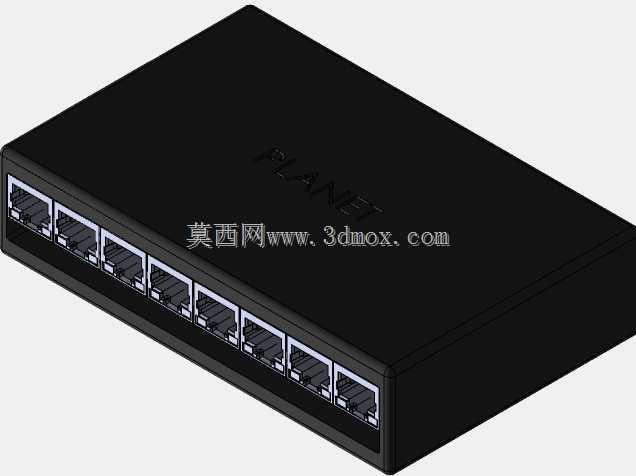

这款八端口工业以太网交换机的结构设计，首先围绕工业现场的严苛使用环境展开，外壳采用高强度阻燃工程塑料一体注塑成型，表面做细磨砂纹理处理，既可以避免现场油污、粉尘附着后难以清理，也能在设备堆叠或安装磕碰时减少表面划痕的产生。设备正面排布八个RJ45网络接口，接口间距严格遵循通用布线规范，预留足够的水晶头插拔操作空间，即便操作人员戴劳保手套作业，也能顺利完成网线插拔动作，不会出现相邻接口互相干涉的问题。设备左侧集成绿色工业接线端子排，用于直流电源接入，端子旁设计有细密的通风散热孔阵，孔阵的开孔尺寸经过测算，既可以保证设备内部电路工作时的空气对流散热，又能阻挡现场较大尺寸的金属碎屑、粉尘颗粒进入壳体内部，避免电路短路风险。

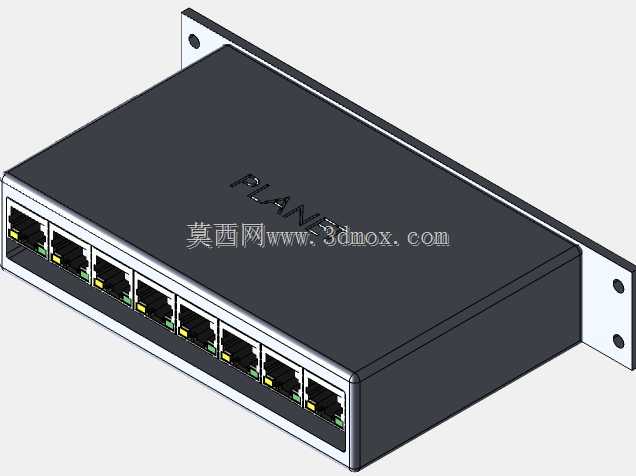

从安装适配性来看，这款设备的外形尺寸控制紧凑，整体为长方体结构，边角做圆弧过渡处理，没有尖锐突出的结构，既可以直接放置在设备机柜的层板上使用，也支持标准DIN导轨卡扣安装，适配工业现场常见的控制柜安装场景，安装时不需要额外定制转接支架，直接卡入导轨即可完成固定，安装拆卸都十分便捷。设备的工作温度覆盖-40到75摄氏度区间，对应的结构设计上，内部PCB板与外壳之间预留了足够的缓冲间隙，避免高低温环境下材料热胀冷缩导致的电路板受力变形，同时壳体的接缝处做了错位止口设计，能够阻挡少量溅水、凝露进入设备内部，适配车间、户外机柜、轨道交通沿线等多种复杂工况的使用需求。

在实际应用场景中，这类交换机主要承担工业现场的网络数据转发功能，可连接PLC、工业相机、传感器、人机界面等多种工业现场设备，构建稳定的局域网络，实现生产数据的实时传输。设计过程中，接口位置的排布经过多轮调整，将电源接口与网络接口分置设备不同侧面，避免电源线与网线布线时互相缠绕干扰，同时壳体表面的品牌标识区域做了微凹处理，丝印标识不容易被摩擦脱落，方便后期设备运维时的型号识别。设备底部设计有防滑胶垫点位，当采用桌面平放安装时，胶垫可以增大与接触面的摩擦力，避免设备被网线拖拽移位，同时也能起到一定的减震作用，降低现场设备振动对内部电路连接可靠性的影响。
