品脱尺寸ESP32开发板结构设计

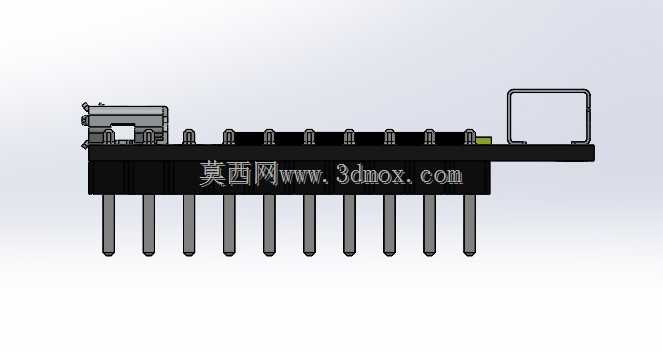

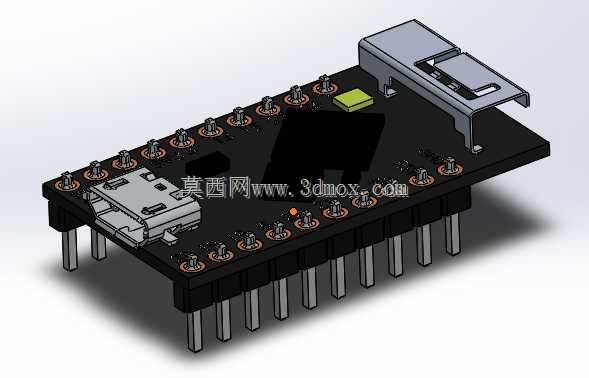

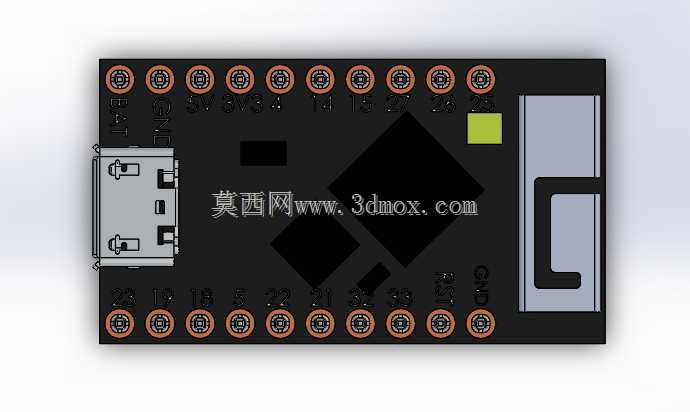

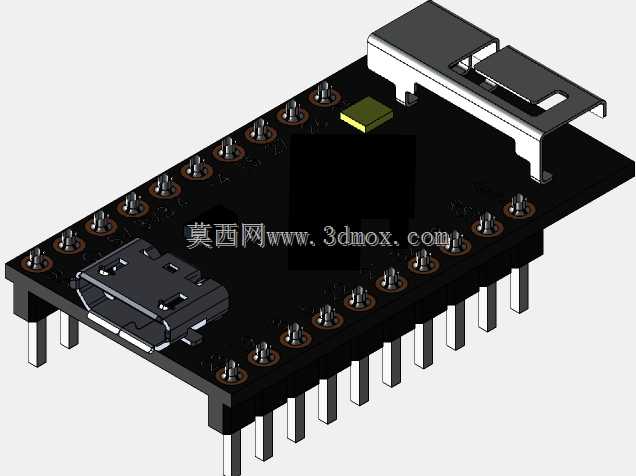

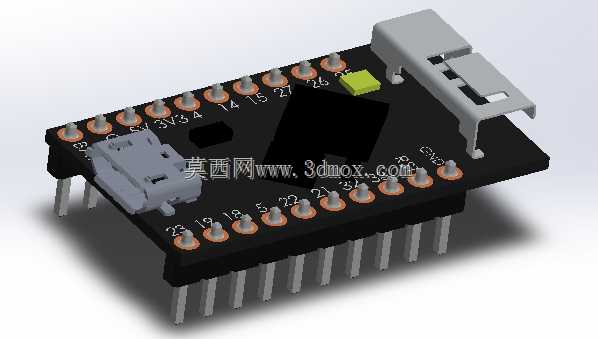

这款开发板的结构设计围绕便携嵌入式应用场景展开，整体采用品脱级紧凑尺寸规划，在极小的板身空间内整合了ESP32主控核心、USB供电下载接口、外接扩展排针以及存储模块，能够满足可穿戴设备、小型物联网终端、便携式传感节点这类对安装空间有严苛要求的项目需求。从结构布局来看，板载元件排布充分考虑了生产焊接与后期使用的干涉问题，USB接口布置在板身短边侧，方便用户在密集堆叠的设备内部插拔数据线，不会和周边其他元件产生空间冲突；排针采用直插式设计沿板身两长边排布，引脚间距遵循标准2.54mm排距规范，既可以直接插装在面包板上做原型验证，也能通过排针焊接到定制载板上实现永久集成，安装边界清晰，板身边缘预留了足够的安全距离，不会出现焊接后引脚和外壳剐蹭的问题。设计过程中针对板载天线区域做了净空处理，金属接口与屏蔽罩的位置避开了天线辐射范围，避免金属结构对无线信号造成遮挡衰减，保障WiFi与蓝牙通讯的稳定性。板身上的USB接口采用加固式焊盘设计，能够承受日常频繁插拔带来的应力，减少接口脱落的失效风险；存储模块与主控芯片的布局尽量缩短信号走线长度，降低高速信号传输过程中的干扰问题。在实际项目应用中，这款开发板可以直接作为核心控制模块嵌入到小型智能硬件内部，不需要额外设计复杂的主控电路，结构工程师在做整机外壳设计时，可以直接依据板身的安装孔位与外形尺寸做限位结构，预留出USB接口与排针的操作空间即可，不需要额外做结构避让，能够大幅缩短小型智能硬件的开发周期。排针的伸出长度经过合理规划，既保证插装后的连接可靠性，也不会因为引脚过长占用过多的整机内部空间，板身厚度控制在常规PCB加元件的合理范围内，适配绝大多数薄型便携设备的内部堆叠要求。
