双作用带缓冲通用气动执行气缸结构

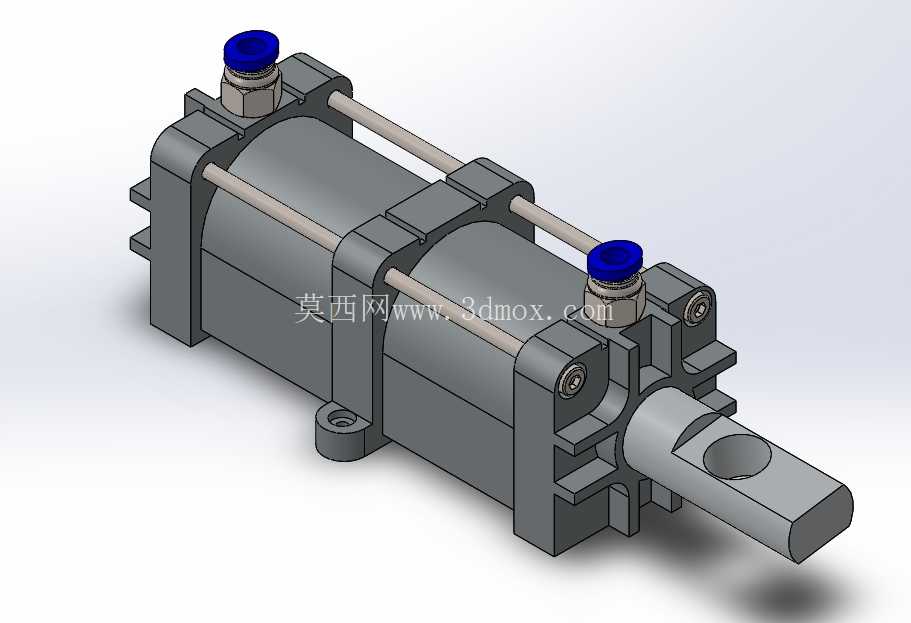

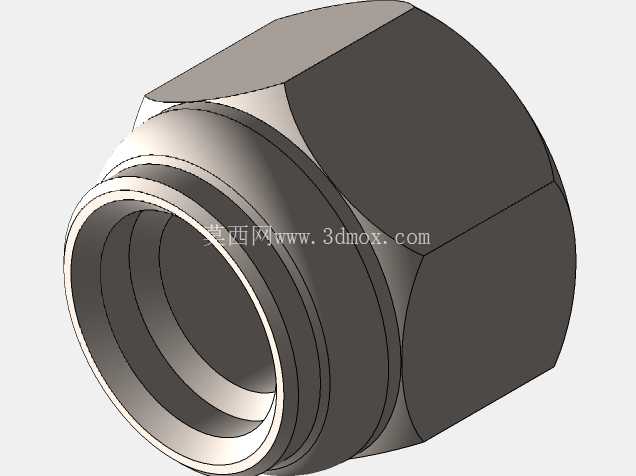

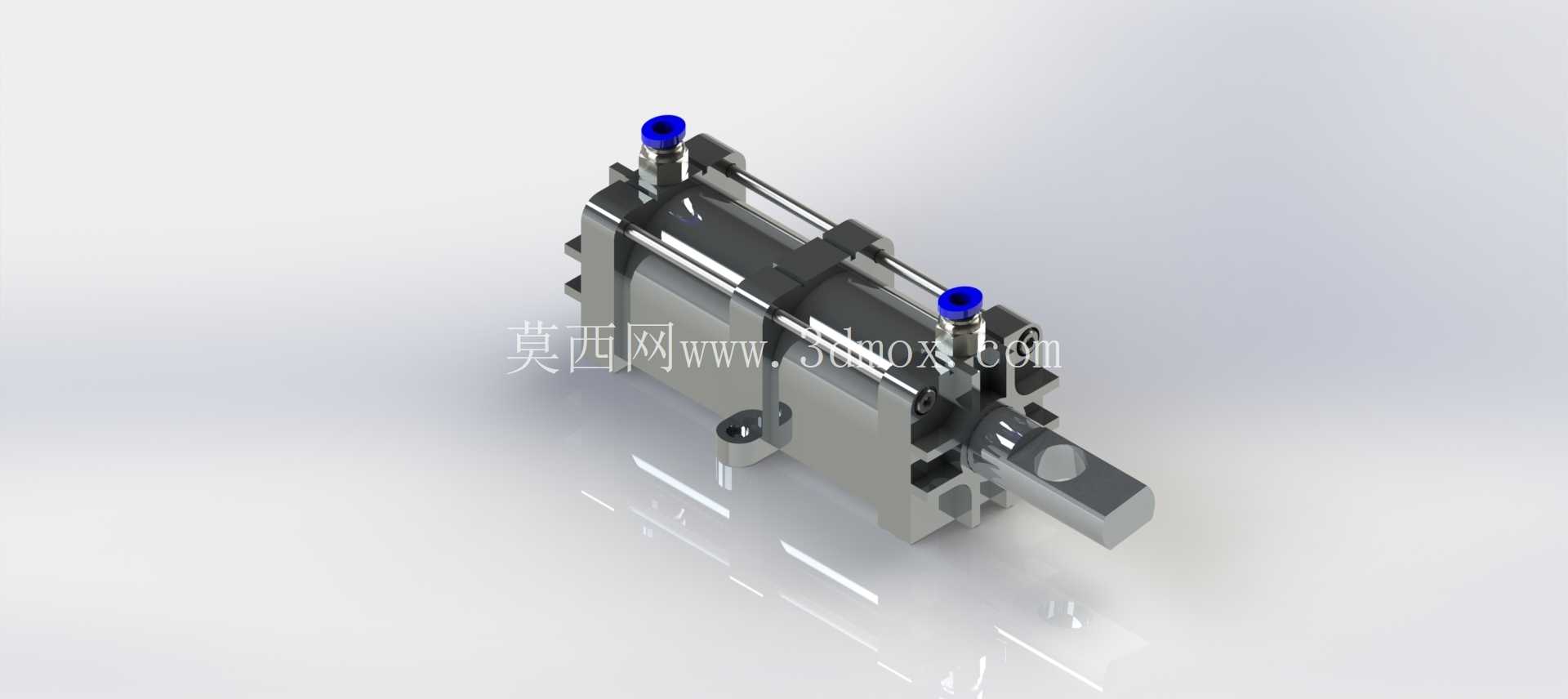

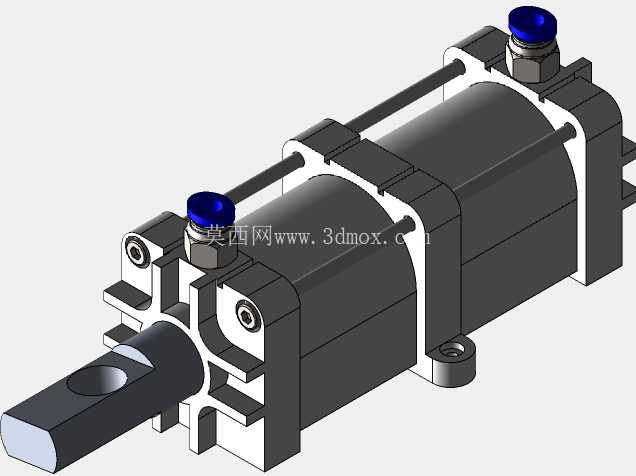

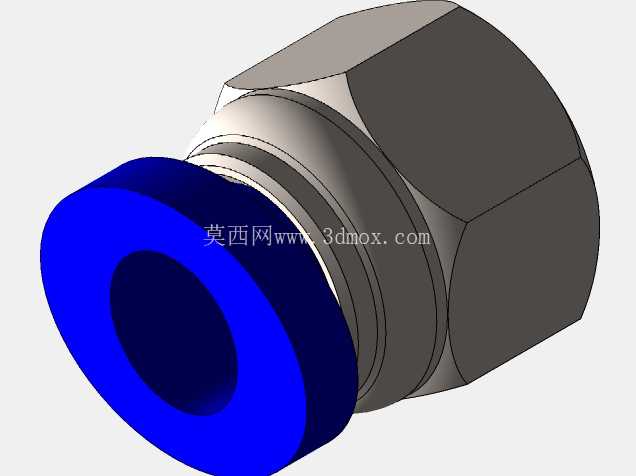

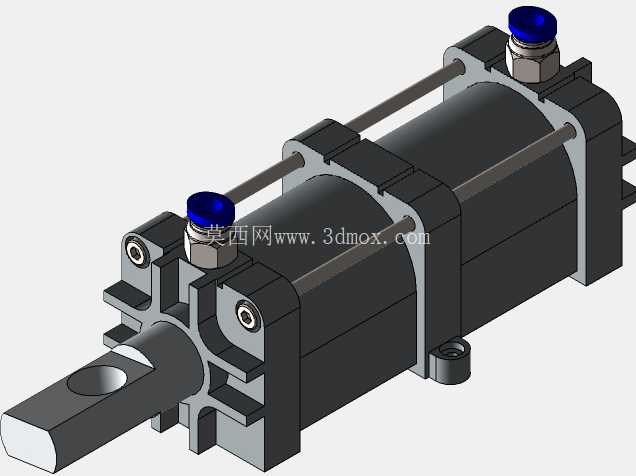

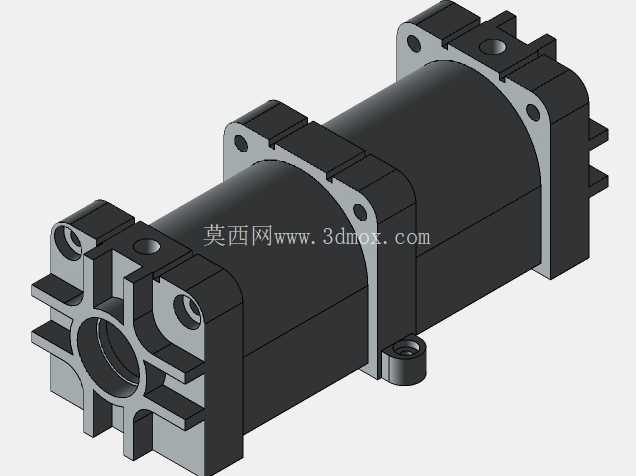

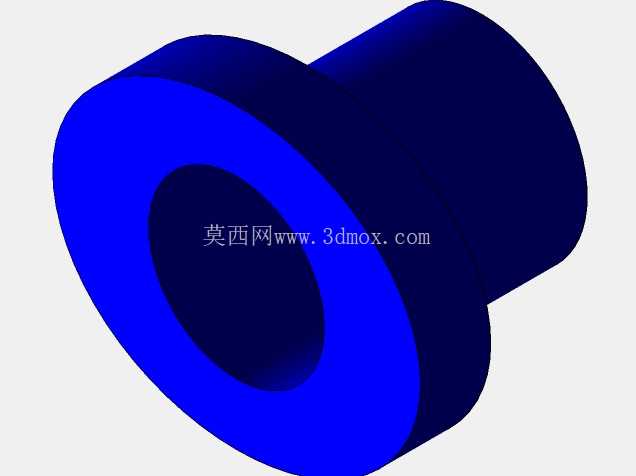

　　活塞部分采用双向Y型聚氨酯密封圈搭配导向环的组合结构，导向环选用填充PTFE材质，既能承受活塞运动时的径向偏载，又能避免金属活塞与缸筒内壁直接接触造成的拉缸问题，活塞两端设置了可调缓冲垫，当活塞运行到行程末端时，缓冲柱塞会先堵住端盖上的主排气通道，让残留气体通过可调节流阀缓慢排出，避免活塞刚性撞击端盖产生噪音与结构冲击，这一设计在高速往复运动的工况下能大幅降低整机的振动水平。气接口设置在缸体的上部位置，采用标准G1/8螺纹接口，匹配行业通用的快插接头，安装时无需额外加工转接件，接口处内置了防尘密封圈，能阻挡车间环境里的粉尘、切削液雾气进入缸体内部。在自动化生产线的工件推送、夹具夹紧、工位转序环节，这类双作用气动气缸是最常见的直线执行元件，相比电动推杆它响应速度更快，相比液压缸它无需配套复杂的液压站，对洁净度要求更高的3C装配、食品包装、轻工组装场景适配性更强。从结构设计来看，这款气缸采用了标准的拉杆式缸筒固定结构，前后端盖通过四根对称布置的拉杆锁紧，缸筒选用硬质阳极氧化铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.2以内，能有效降低活塞运动时的摩擦阻力，减少密封圈的磨损量，延长元件的无故障运行周期。

　　活塞杆选用45号钢表面镀硬铬处理，硬度达到HV600以上，表面粗糙度Ra0.4，外露的活塞杆部分搭配了防尘圈与轴用斯特封，既可以防止外部杂质进入缸内，又能避免缸内压缩空气泄漏，活塞杆的输出端加工有标准外螺纹，方便连接浮动接头、推板、夹爪等不同的执行末端，适配不同的工位动作需求。从安装边界来看，这款气缸的前后端盖都预留了标准的通孔安装位，既可以做轴向脚架安装，也可以搭配法兰板做前法兰或后法兰安装，还能配合铰支座做摆动式安装，能适配不同设备的安装空间要求；缸体的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，在设备内部布线布管时不会刮伤气管与线缆，整体的径向尺寸紧凑，适合安装在空间局促的自动化设备内部，比如小型装配机的滑台驱动、检测设备的探针升降、包装线的挡料机构都能选用这款气缸。

　　在实际选型应用时，需要结合负载大小匹配对应的缸径，这款结构的缸径覆盖32mm到63mm的常用规格，行程可以根据实际工位需求做定制调整，缓冲调节螺钉设置在端盖的侧面，调试时可以根据实际运行速度调整缓冲节流的开度，让活塞在末端运行平稳无冲击。另外缸体上预留了磁性开关的安装槽，可以直接加装磁性传感器来检测活塞的伸出与缩回位置，无需额外安装行程开关，简化设备的电气布线结构，磁性开关的安装槽沿缸筒轴向通长布置，可以根据实际的行程检测需求随意调整开关的安装位置，适配不同的行程限位要求。

　　这类气缸的工作压力范围通常在0.1MPa到1.0MPa之间，常规使用压力在0.5MPa到0.6MPa时输出力与运行寿命达到最优平衡，过低的工作压力会导致活塞运行爬行，过高的压力会加速密封圈的老化磨损。在三维建模过程中，这款气缸的所有配合尺寸都严格遵循气动元件的行业安装标准，缸筒与端盖的配合公差选用H7/h6，活塞杆与前端盖导向孔的配合选用H8/f7，既保证装配时的同轴度要求，又不会因为配合过紧导致运动卡滞，所有的密封槽尺寸都按照对应密封圈的标准尺寸设计，避免出现密封压缩量过大导致的摩擦阻力增加，或是压缩量不足导致的漏气问题。模型完整还原了气缸的所有外部结构与内部装配关系，在做设备整体装配时，可以直接调用这个模型做干涉检查，提前验证安装空间是否足够，气管走线是否会与周边结构产生干涉，也可以基于这个模型做配套的安装支架、连接推板的结构设计，减少重复建模的工作量。
