带金属齿轮箱标准型数字伺服舵机结构

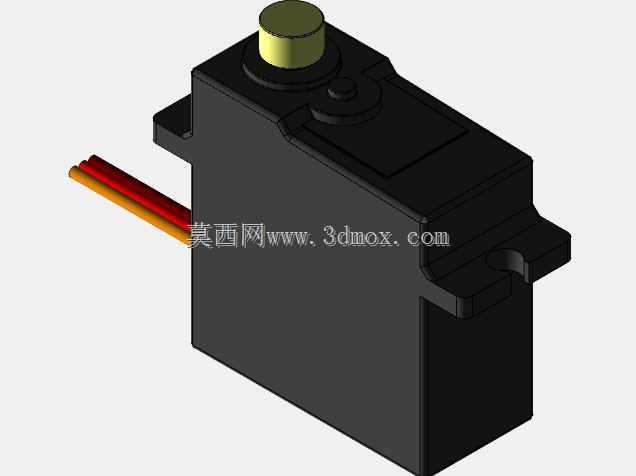

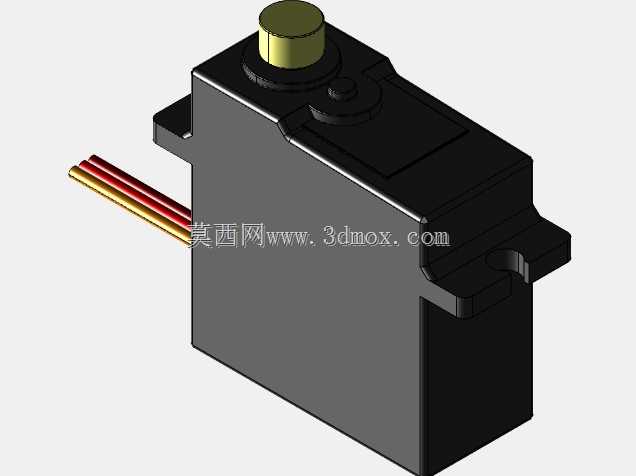

这款带金属齿轮箱的数字伺服执行器，在小型自动化执行场景中有着极高的适配性，常被用于航模舵面控制、小型机械臂关节驱动、智能小车转向机构、自动化设备点位执行工位等需要精准角度输出、扭矩稳定输出的场合。从结构设计逻辑来看，整体采用方正的盒式主体布局，两侧伸出带安装孔的固定耳，安装孔位的中心距、孔径都遵循小型伺服的通用安装规范，能直接适配市面上绝大多数标准舵机安装支架、舵盘配件，不需要额外做安装位的改型设计，选型替换时的适配成本极低。顶部的输出轴采用金属材质，轴径、齿形匹配标准金属舵盘，输出端做了轴向限位结构，避免超行程转动打坏内部齿轮组。出线端从壳体侧部引出红黑橙三线，分别对应电源正、电源地、信号输入，线长预留了足够的布线余量，走线时可以顺着设备结构线槽排布，不会出现线长不足需要额外接长的问题。内部的金属齿轮箱是这款产品的核心设计点，相比传统塑料齿轮组的伺服，金属齿轮的抗冲击能力、负载耐受能力提升明显，在频繁正反转、瞬时过载的工况下，不会出现齿轮崩齿、扫齿的失效问题，能大幅提升执行机构的使用寿命。壳体采用高强度工程塑料注塑成型，表面做了哑光防滑处理，壳体拼接处采用卡扣加超声焊接的密封结构，能阻挡日常使用中的灰尘、少量飞溅液体进入内部，适配车间、户外航模等多场景的使用环境。设计时充分考虑了安装边界问题，主体的长宽高尺寸控制在标准微型伺服的尺寸区间内，两侧安装耳的突出长度、输出轴的突出高度都做了精准的尺寸约束，在做三维布局时，只需要预留出对应的方正安装空间，不需要额外避让周边的结构件，输出轴的转动行程范围内也不会和周边结构产生干涉。实际使用中，这款伺服的角度控制精度能满足多数小型执行机构的需求，内部驱动电路集成了过流保护、位置反馈校准功能，长时间运行不会出现角度漂移的问题，金属齿轮组的传动间隙控制在极小的范围内，往复动作时的回程误差可以忽略，适合对动作重复精度有一定要求的工位。在做配套结构设计时，安装面的平面度需要控制在合理范围内，固定螺丝的锁紧扭矩不能过大，避免压裂壳体的安装耳，输出端和负载的连接建议采用标准金属舵盘，配合锁紧螺丝固定，避免大扭矩输出时出现舵盘打滑的问题。
