曲面宽屏桌面液晶显示器结构设计

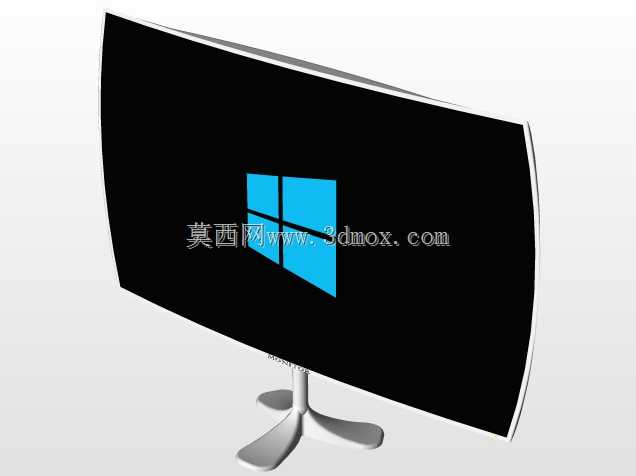

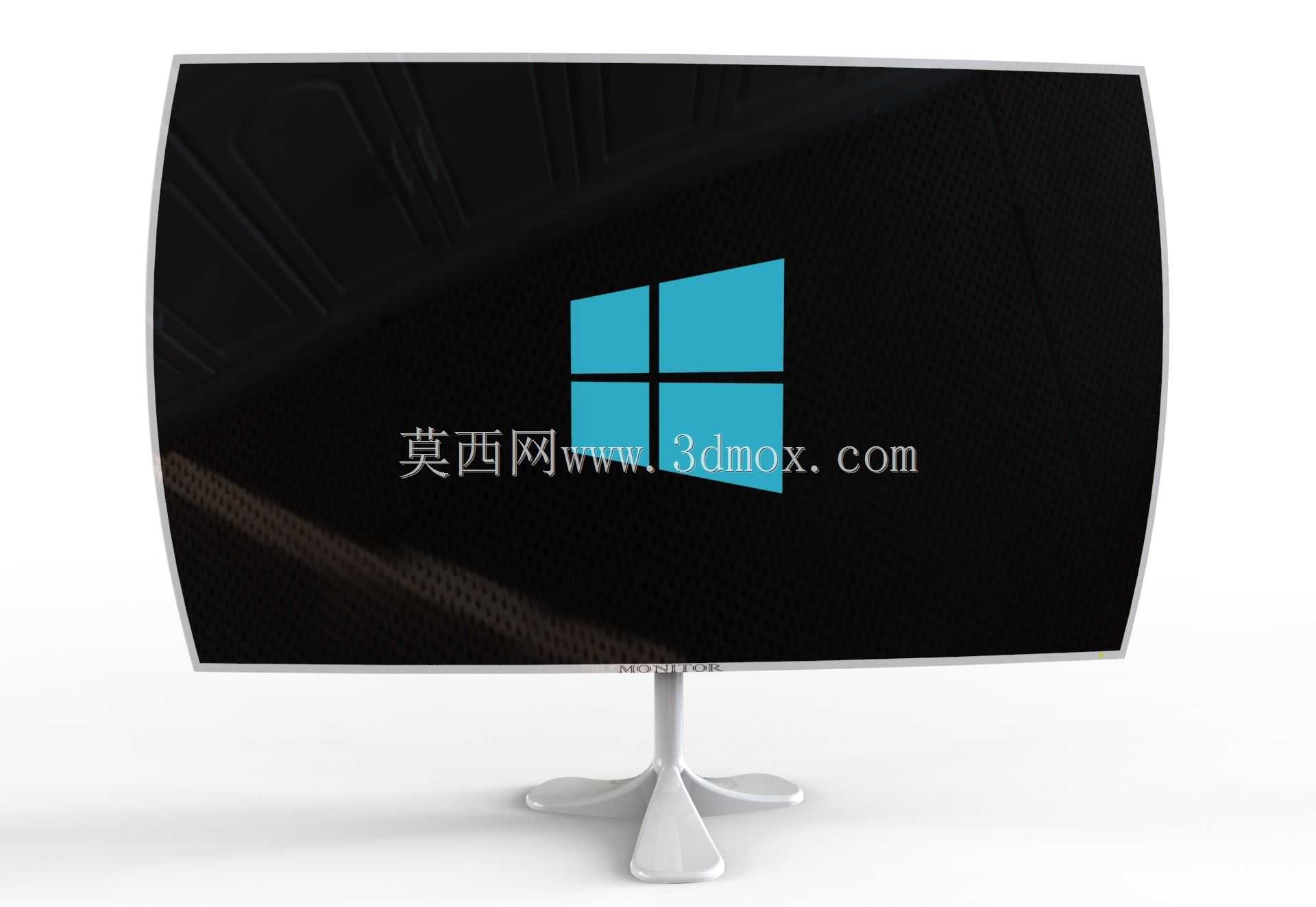

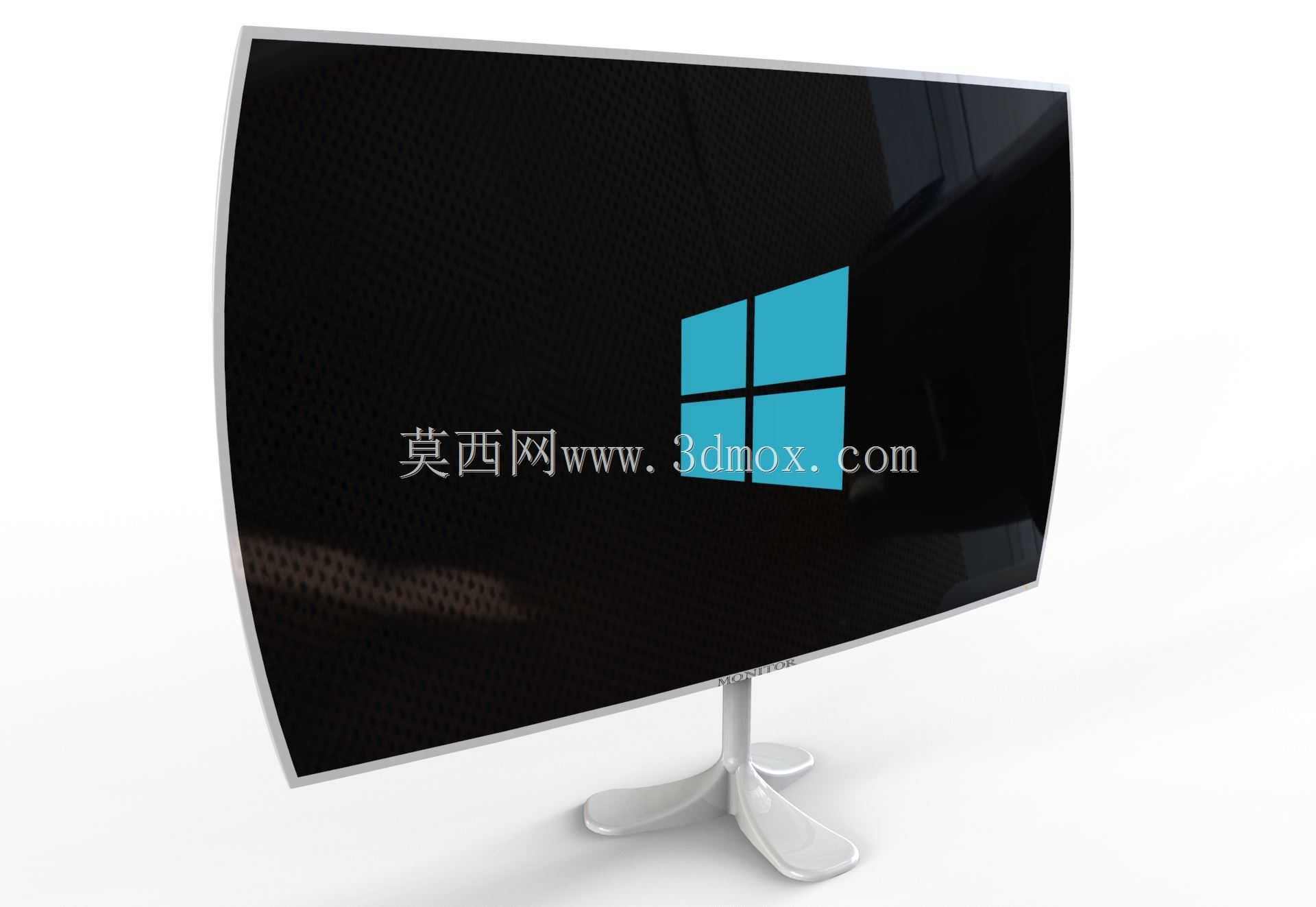

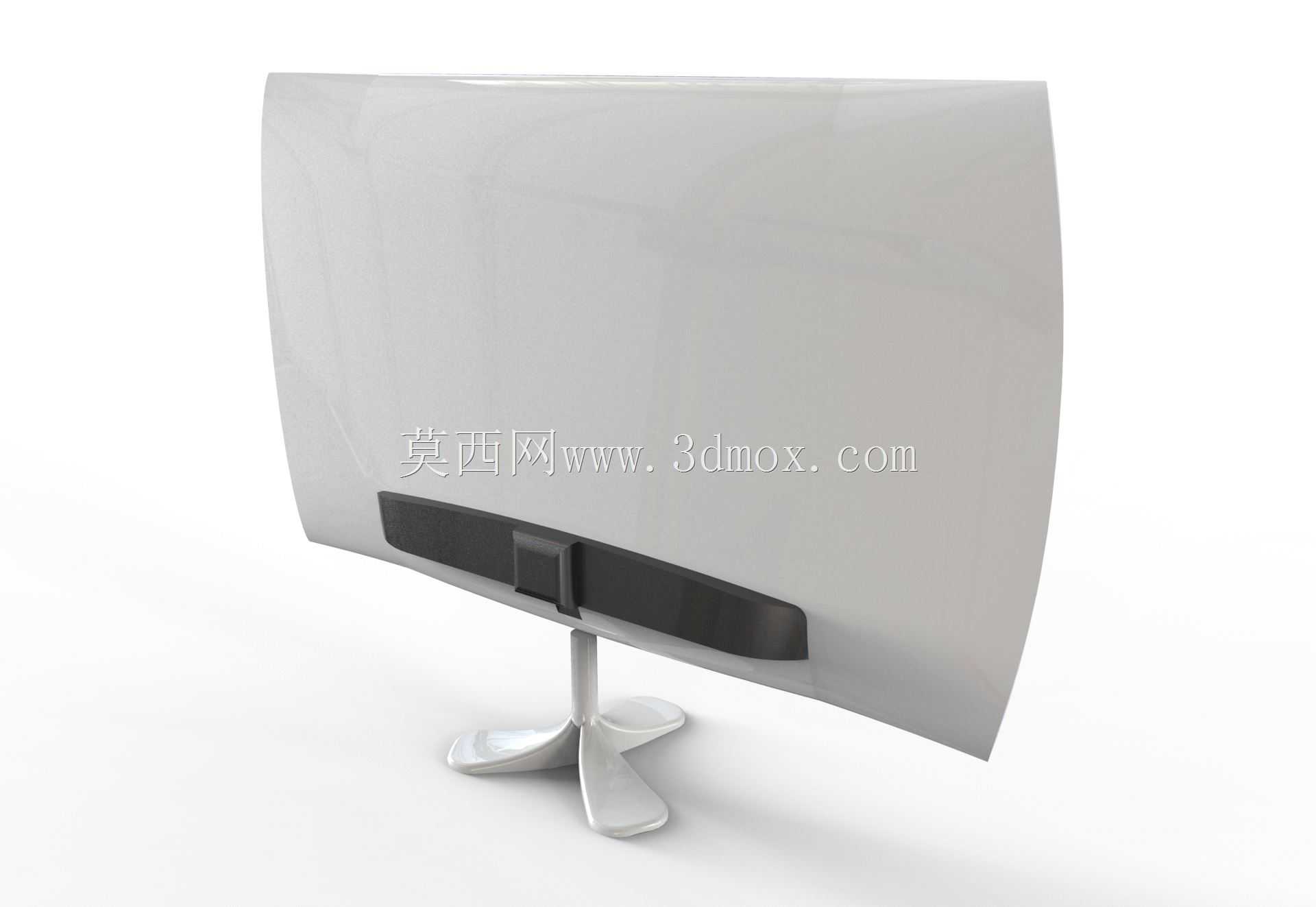

这款曲面显示器的结构设计，首先围绕桌面办公、家用影音、轻度电竞三类核心使用场景做了适配，在安装边界的考量上，底座采用分叉式支撑脚设计，支撑脚横向展开宽度控制在220mm范围内，纵向进深180mm，放置于常规深度600mm的电脑桌时，不会占用过多桌面操作空间，屏幕下沿距离桌面高度预留120mm间隙，可容纳常规高度的键盘、桌面音箱等外设，不会出现遮挡视线或挤压桌面操作区的问题。屏幕部分采用1500R曲率的曲面面板，这个曲率参数是经过人眼视距测算确定的，常规桌面使用时人眼到屏幕的距离在50-70cm区间，该曲率能让屏幕边缘到眼球的距离与中心区域保持一致，减少长时间观看时的眼球转动疲劳，相比平面屏幕更适合长时间伏案办公的使用需求。背部结构做了分区设计，驱动板、电源板的安装位预留了足够的散热间隙，背部壳体的散热格栅对应发热元件位置布置，避免热量堆积导致的元件老化加速，同时背部预留了标准VESA安装孔位，除了搭配原装底座使用外，也可兼容市面主流的显示器支架臂，满足壁挂、吊装、升降支架安装等不同的布置需求。支架与屏幕连接的转轴部分，支持-5度到20度的俯仰角度调节，阻尼力度经过调校，调节时不会出现松动滑落或者调节过紧的问题，不同身高、不同坐姿的使用者都能调整到合适的观看角度。屏幕边框采用窄边设计，边框宽度控制在8mm以内，在多屏拼接使用时，相邻屏幕的显示区域间隔更小，能获得更连贯的视野效果，适合需要多屏办公的设计、编程类从业者使用。底座的支撑脚底部预留了防滑胶垫安装位，胶垫采用软质橡胶材质，放置在光滑桌面时不会出现滑动，同时也能避免底座刮擦桌面漆面。整机的走线结构做了隐藏式设计，支架中部预留了走线通道，电源线、视频线可从支架内部穿过，避免桌面线材杂乱影响整洁度。在结构强度设计上，屏幕背部的金属加强筋对应面板的受力点布置，搬运或者安装时握持屏幕边框不会导致面板变形出现漏光问题，底座与支架的连接部位采用加厚的ABS材质搭配金属嵌件，长期使用不会出现连接松动、屏幕下垂的问题。接口部分布置在屏幕背部下方，插拔视频线、电源线时不需要挪动显示器，操作空间充足，同时接口位置做了内凹设计，线材插入后接头不会突出于背部平面，贴墙放置时不会挤压线材导致接头损坏。
